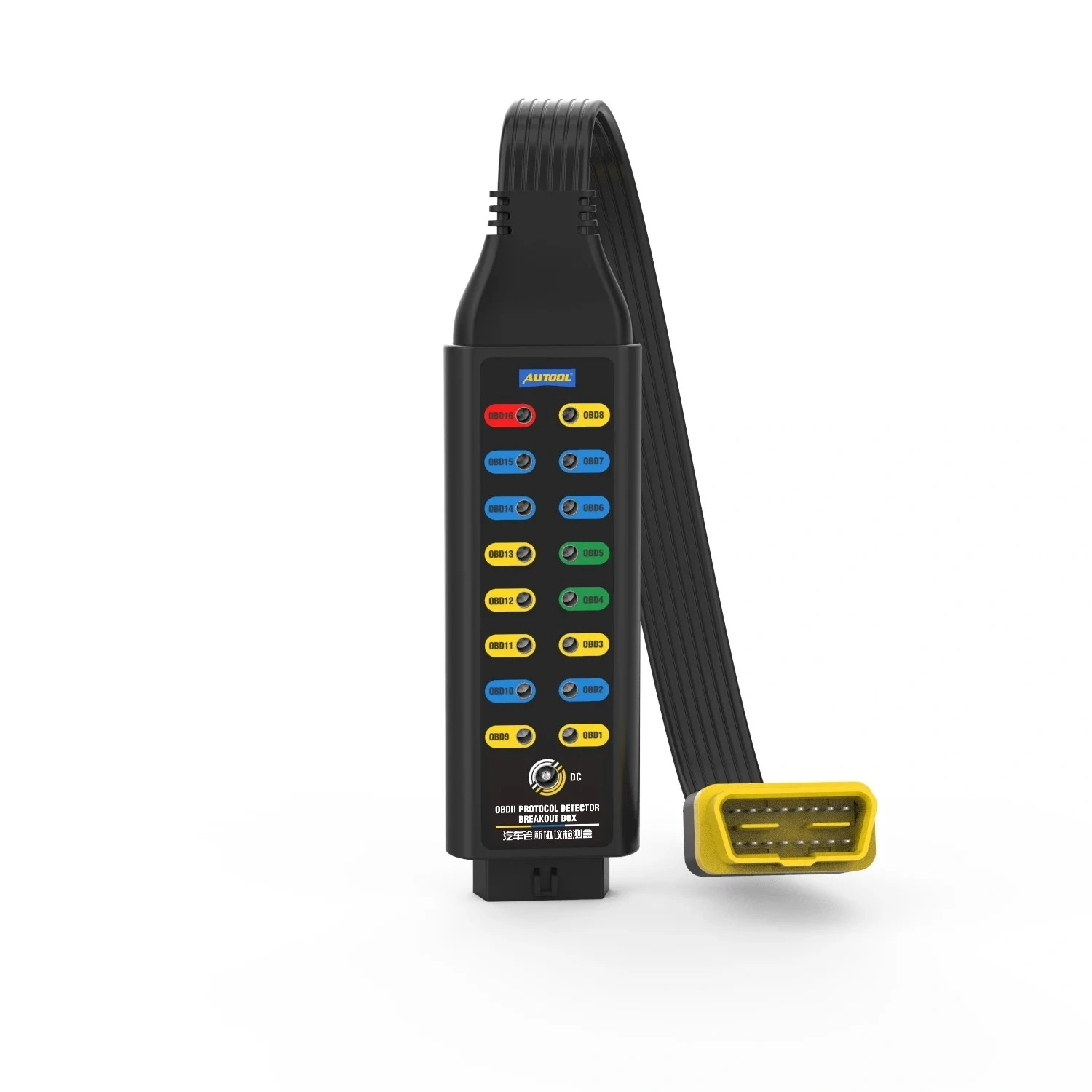

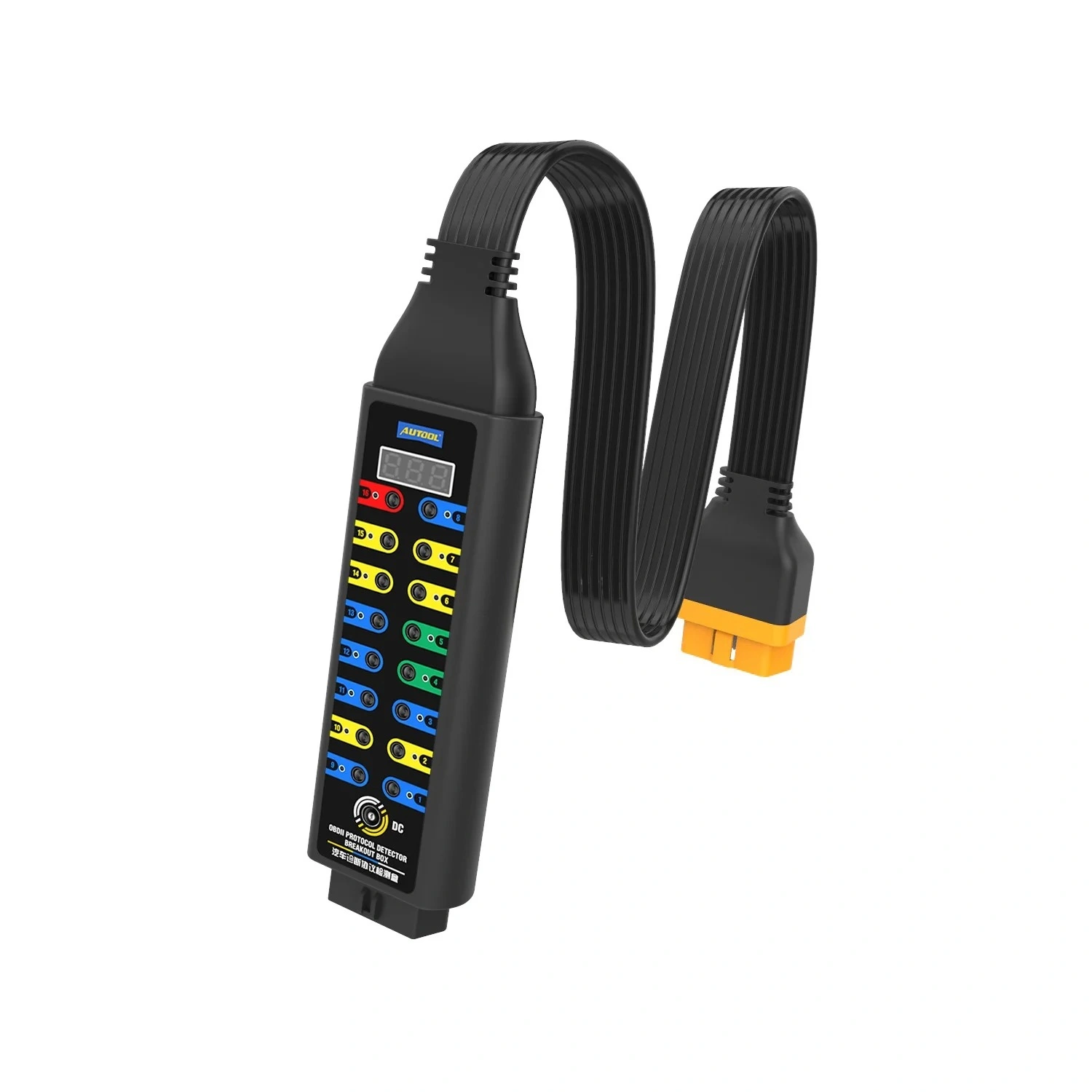

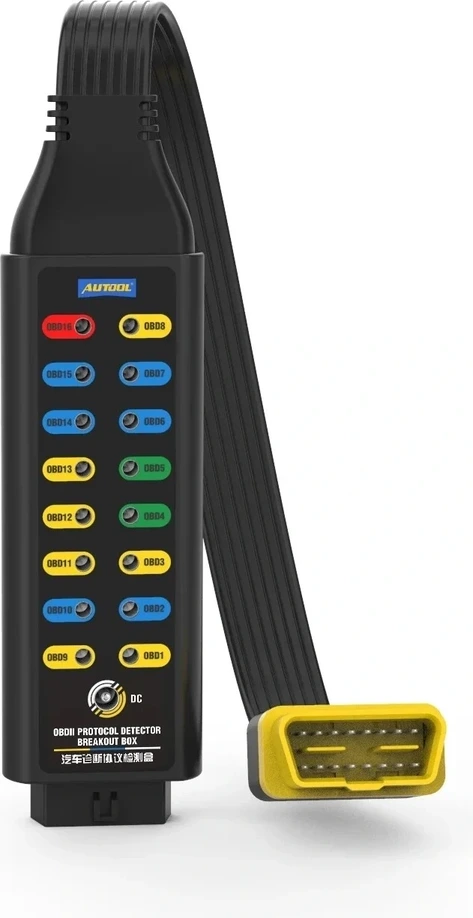

AUTOOL OBD2 Breakout Box
OBD2 portundaki protokolü ve pin voltajını gözle görün, tahmin etmeyin.
AUTOOL OBD2 Breakout Box, aracın 16 pinli OBD2 (J1962) portundaki aktif protokolü LED göstergelerle görünür kılan ve test uçlarıyla her pinin voltajını ölçmenizi sağlayan profesyonel bir teşhis ekipmanıdır. Teşhis cihazınız araçla iletişim kuramadığında, sorunun protokolde mi yoksa pin/kablo hattında mı olduğunu dakikalar içinde ayırt edersiniz.
- 5 Protokolü Otomatik Algılama
- Pin Başına Voltaj Ölçümü
- Pass-Through: Ölçerken Tarayıcı da Bağlı Kalır
- Takılır Takılmaz Kullanım
5 protokolü otomatik algılar, LED ile gösterir.

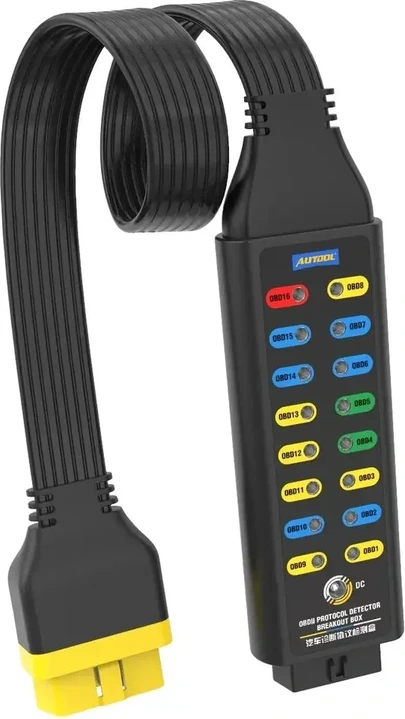

Breakout Box, OBD2 portuna takıldığında aracın hangi iletişim protokolünü kullandığını otomatik tespit eder ve ilgili LED göstergeyi yakar; teşhis cihazınızın neden iletişim kuramadığını anlamanızı kolaylaştırır.
ISO 9141-2
Eski nesil Avrupa ve Asya araçlarında yaygın K-Line tabanlı protokol.
ISO 14230-4 (KWP2000)
1990'lar sonu ve 2000'li yılların başı araçlarında kullanılan gelişmiş K-Line protokolü.
ISO 15765-4 (CAN)
2008 sonrası zorunlu hale gelen, günümüz araçlarının standart veri yolu protokolü.
SAE J1850 VPW / PWM
Genellikle Amerikan menşeli araçlarda görülen iki farklı eski protokol ailesi.
Pin voltajını ölçün, hasarı yerinde görün.

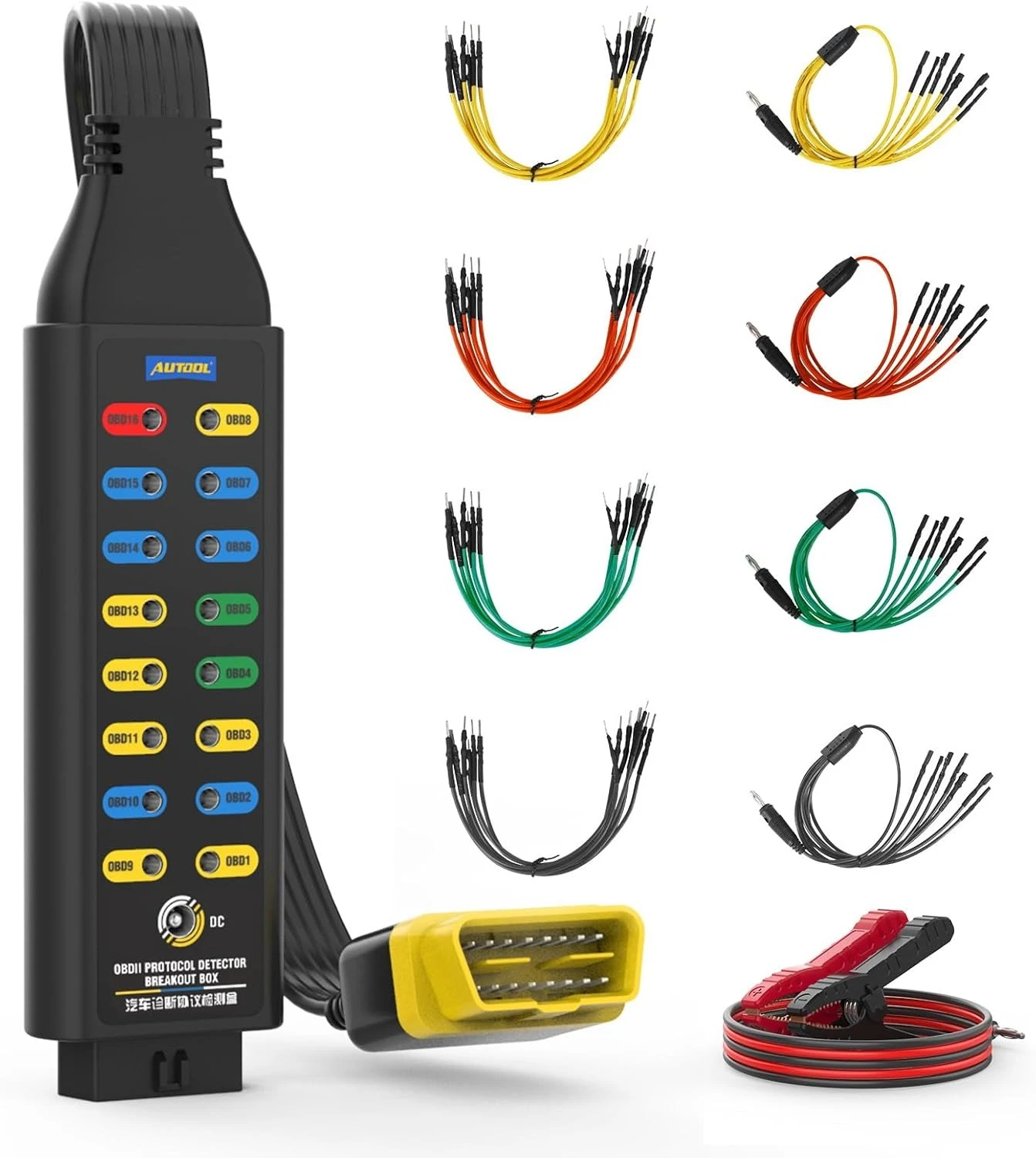

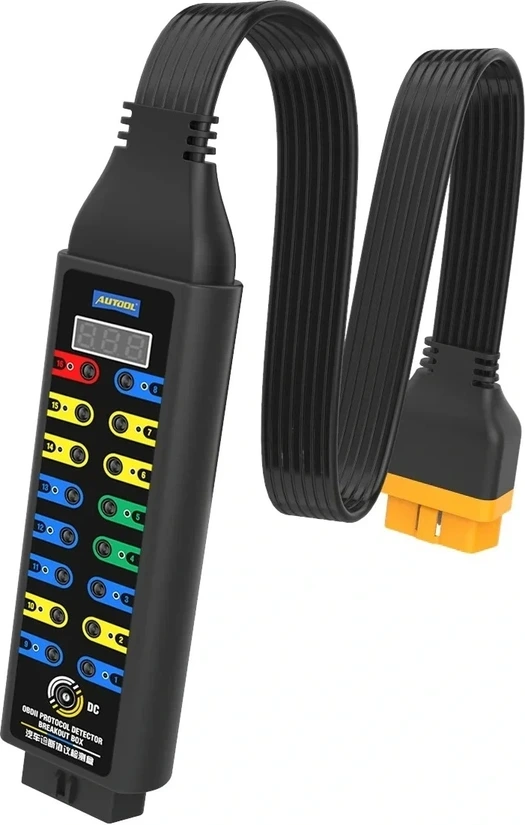

Çıkarılabilir test uçlarını OBD2 portunun herhangi bir pinine bağlayarak 0-24V DC aralığında voltaj ölçümü yapabilirsiniz. Bir pin beklenen voltajı vermiyorsa, sorun o pinde veya bağlı olduğu hatta demektir.
Pass-through modu sayesinde ölçüm yaparken aynı anda teşhis cihazınızı da bağlı tutabilir, eş zamanlı teşhis yapabilirsiniz.
Bu cihaz protokolü ve pin voltajını ölçüp gösterir; ECU'yu programlamaz, arızayı otomatik onarmaz.
AUTOOL OBD2 Breakout Box — Protokol Algılayıcı ve Pin Test CihazıBağlantıdan teşhise dört adım.
OBD2 portundaki sorunları hızlıca tespit edin.

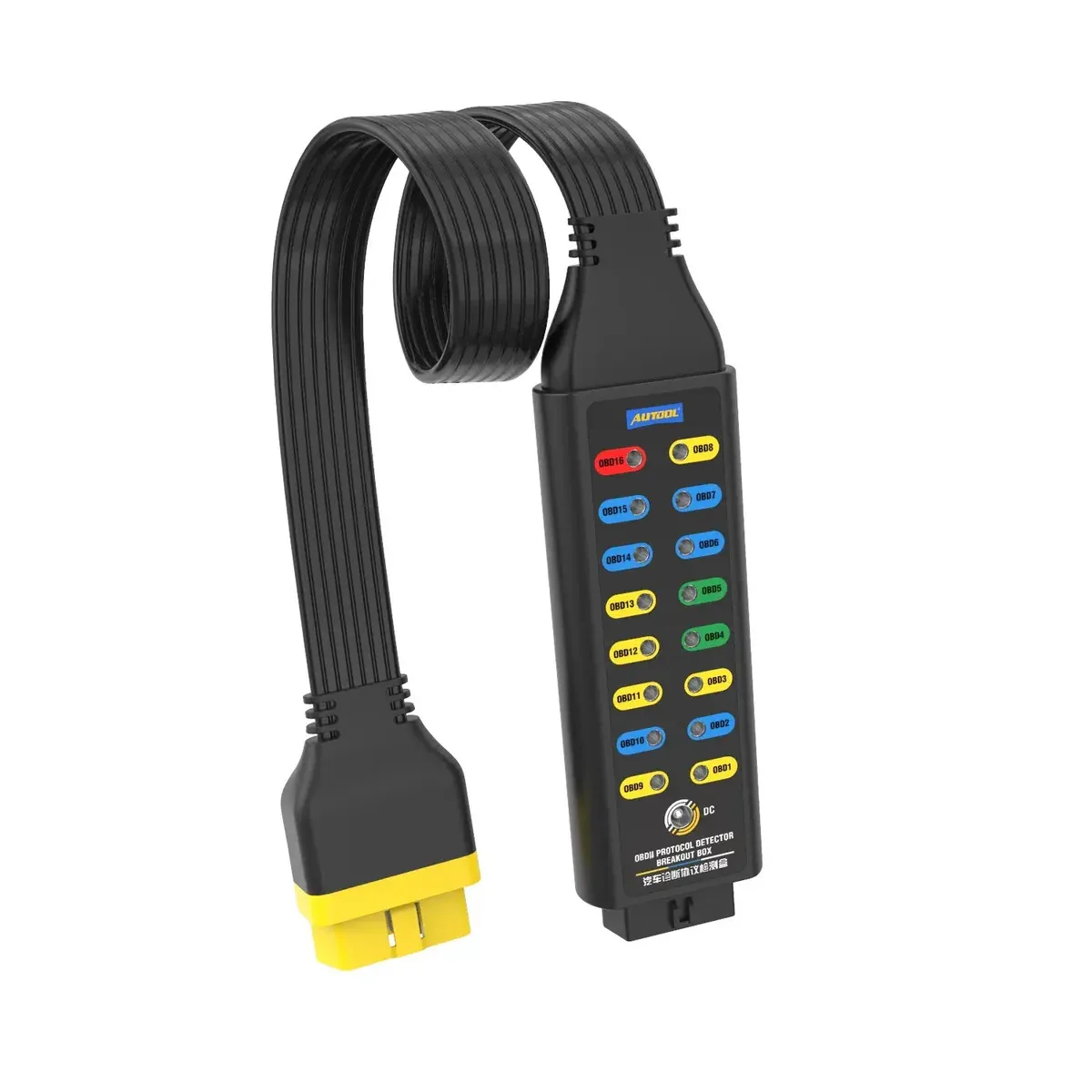

Bağlantı

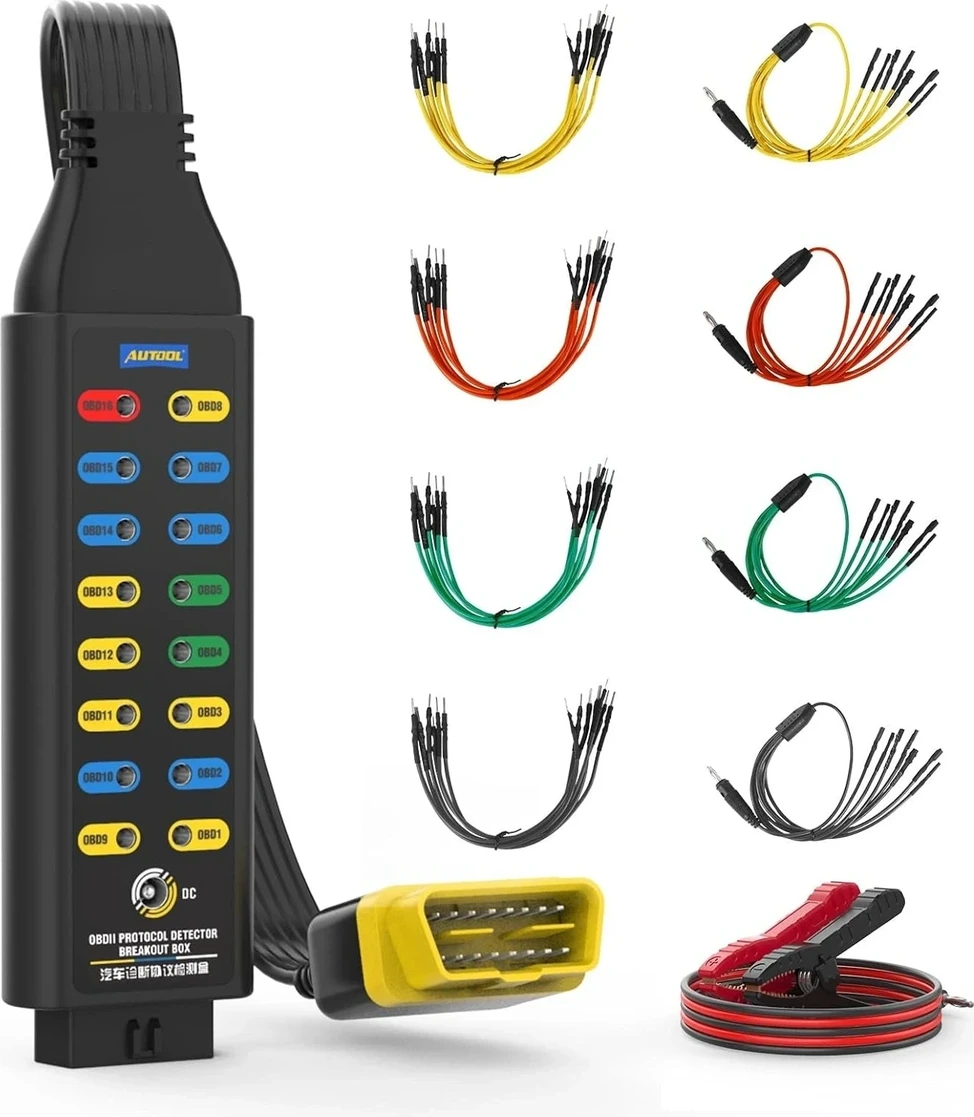

Breakout Box'ı aracın OBD2 portuna takın; cihaz otomatik olarak aktif hale gelir, LED göstergeler yanmaya başlar.
Protokol analizi
Cihaz araçtaki OBD2 protokolünü otomatik tespit eder, ilgili LED gösterge ışığı yanar.
Pin testi
Test uçlarını istediğiniz pinlere bağlayarak voltaj değerlerini ve sinyal kalitesini ölçün.
Teşhis
LED göstergeler ve ölçüm sonuçlarına göre sorunu belirleyin; gerekirse tarayıcınızı pass-through modunda bağlayıp detaylı teşhis yapın.
Teknik özellikler.
Cihaz yapısı ve ölçüm bilgileri.
| Model | AUTOOL OBD2 Breakout Box Protokol Algılayıcı |
|---|---|
| Stok kodu | OTO0384 |
| Ürün tipi | OBD2 protokol algılayıcı ve pin test cihazı |
| Bağlantı | 16 pin OBD2 konnektör (J1962) |
| Boyutlar | 125 x 75 x 30 mm |
| Ağırlık | 250 gram |
| Desteklenen protokoller | ISO 9141-2, ISO 14230-4 (KWP2000), ISO 15765-4 (CAN), SAE J1850 VPW, SAE J1850 PWM |
|---|---|
| Araç uyumluluğu | 1996 ve sonrası tüm OBD2 uyumlu araçlar |
| Göstergeler | Çoklu LED indikatörler, protokol durum göstergeleri |
| Voltaj ölçüm aralığı | 0-24V DC |
| Pass-through modu | Var (eş zamanlı teşhis cihazı bağlantısı) |
Sık sorulan sorular
AUTOOL OBD2 Breakout Box hakkında müşterilerimizden en sık gelen sorular.
Bu cihaz arızayı otomatik tamir eder mi?
Hayır. Cihaz protokolü ve pin voltajını ölçüp gösterir; tamir veya programlama yapmaz, teşhis sürecini hızlandırır.
Teşhis cihazımla aynı anda kullanabilir miyim?
Evet. Pass-through modu sayesinde ölçüm yaparken teşhis cihazınızı da bağlı tutabilir, eş zamanlı çalışabilirsiniz.
Hangi araçlarla uyumlu?
1996 ve sonrası üretilen, standart 16 pinli OBD2 portuna sahip tüm araçlarla (Avrupa, Asya, Amerikan) uyumludur.
Kurulum için ek yazılım gerekir mi?
Hayır. Cihaz takılır takılmaz kullanıma hazırdır, bilgisayar veya ek yazılım gerektirmez.
Pin voltaj ölçüm aralığı nedir?
Cihaz 0-24V DC aralığında hassas pin voltaj ölçümü yapar.
