VCM II
Ford teşhisinde kayıttan sonuca düzenli ilerleyin.
VCM II, uyumlu teşhis yazılımıyla bilgisayar ve Ford araç sistemleri arasında iletişim kurar. Arıza kaydı, canlı veri ve desteklenen testleri birlikte kullanarak servis işini ölçülebilir adımlarla takip edin.
Araç başında dört net adım
1. Yazılım kapsamını belirleyin
Araç kimliği ve planlanan işlem için uygun yazılımı seçin. Bilgisayar, arayüz sürücüsü ve lisansın birlikte hazır olduğunu kontrol edin.
2. USB ve araç bağlantısını kurun
DLC/OBD kablosunu araç soketine, USB kablosunu bilgisayara bağlayın. Yazılımda cihazı seçip bağlantı durumunu ve kontak koşulunu doğrulayın.
3. Kaydı veriyle tamamlayın
Modül kimliklerini ve arıza kayıtlarını okuyun. İlgili canlı parametreleri ve desteklenen testleri kullanarak şikâyetin hangi koşulda oluştuğunu araştırın.
4. Onarım sonucunu doğrulayın
Servis veya parça değişimi sonrasında gerekli öğrenme adımlarını uygulayın. Tekrar tarama yaparak kayıtları ve çalışma değerlerini başlangıçla karşılaştırın.
Modül kimliği ve hata kaydı aynı çalışma akışında
Aracın şikâyetini araştırmaya başlamadan önce yazılımın tanıdığı kontrol ünitelerini ve kimlik bilgilerini inceleyin. Bu ilk bakış, doğru araç oturumunda bulunduğunuzu ve ilgili sistemle iletişim kurulduğunu görmenizi sağlar.
Desteklenen modüllerdeki arıza kodları incelemenin yönünü belirler. Mevcut kayıtları silmeden saklamak, sonradan yapılan işlemle önceki durum arasındaki farkı anlamayı ve tamamlanan işi düzenli biçimde kontrol etmeyi kolaylaştırır.
- Araç ve modül kimliklerini okuyun
- Desteklenen sistemlerde DTC kayıtlarını inceleyin
- Silme işleminden önce başlangıç durumunu kaydedin
Canlı veriyi şikâyete göre seçin
Canlı veri ekranında birden fazla parametre bulunabilir; önemli olan araştırdığınız belirtiyle ilişkili değerleri birlikte izlemektir. Uygun yazılım ve kontrol ünitesinin sunduğu hız, sıcaklık, basınç veya anahtar durumu gibi bilgileri seçerek çalışın.
Bir parametrenin kontak açıkken, rölantide veya farklı çalışma koşulunda gösterdiği değişim teşhise katkı sağlar. Yazılımda mevcut kayıt ve grafik seçeneklerini kullanırken sonuçları fiziksel ölçümler ve aracın gerçek davranışıyla karşılaştırın.
- Şikâyetle ilişkili PID değerlerine odaklanın
- Çalışma koşulları arasında karşılaştırma yapın
- Mevcut grafik ve kayıt seçeneklerinden yararlanın
Self-test ile sistemin yanıtını inceleyin
Desteklenen araç ve modüllerde yazılımın sunduğu self-test işlemleri, sistemin belirlenen koşullarda kendi kontrolünü yürütmesine yardımcı olur. Test çıktısını mevcut arıza kayıtlarıyla birlikte okuyarak araştırmayı daha somut hale getirebilirsiniz.
Kontak, motor çalışması ve diğer ön koşullar teste göre değişebilir. Prosedürü sırasıyla takip edin; tamamlanan testin sonucunu tek başına hüküm olarak değil, canlı değerler ve fiziksel kontrollerle birlikte değerlendirin.
- Araçta sunulan modül testlerini kullanın
- Test ön koşullarını karşılayın
- Sonucu canlı veri ve diğer kontrollerle yorumlayın
Teşhis ve bakım için çalışma başlıkları
Desteklenen kontrol ünitelerinde arıza araştırması, servis adımları ve onarım sonrası kontrolü tek bir süreç halinde yürütün.
- Araç ve kontrol ünitesi kimliği
- Arıza kodu okuma ve silme
- Canlı PID verilerini izleme
- Desteklenen veri kaydı ve grafikler
- Modül self-test işlemleri
- Uygun servis sıfırlamaları
- Desteklenen öğrenme ve adaptasyon
- Uygun lisans ve yazılımla modül yapılandırma/programlama
Kullanılabilir menüler araç ve yazılıma göre değişir. Programlama için kalibrasyon erişimi, lisans ve güç koşulları ayrıca karşılanmalıdır.
Servis işini gerekli öğrenmeyle tamamlayın
Bazı bakım ve parça değişimi işlemlerinden sonra ilgili kontrol ünitesinin yeniden öğrenmesi veya uygun servis rutinini tamamlaması gerekir. VCM II, uyumlu yazılımın bu araç için sunduğu işlemler sırasında iletişim görevini üstlenir.
Sıfırlama, adaptasyon ve diğer servis menüleri modelden modele değişir. Araç prosedürünü izleyerek gerekli koşulları hazırlayın, işlemi tamamlayın ve sonrasında tekrar ölçüm yapın; menü adının benzerliği aynı kapsamı garanti etmez.
- Desteklenen servis ve öğrenme prosedürleri
- Araç özelinde adaptasyon adımları
- İşlem sonunda kayıt ve değer doğrulaması
Programlama için donanımın yanına doğru ortamı koyun
Desteklenen modül programlama ve yapılandırma işlemleri, uyumlu yazılım ve geçerli lisansla gerçekleştirilir. Gerekli kalibrasyon dosyaları, kullanıcı erişimi ve araç koşulları arayüzün fiziksel bağlantısı kadar önemlidir.
İşlem öncesinde mevcut yapılandırmayı uygun yöntemle kaydedin, araç prosedürünün istediği sabit güç desteğini sağlayın ve bağlantının kesilmeyeceğini kontrol edin. Programlama kullanılabilirliği kontrol ünitesi ve yazılım sürümü üzerinden değerlendirilmelidir.
- Uygun yazılım ve aktif lisansla çalışma
- İşlem öncesi yapılandırma kaydı
- Prosedüre uygun besleme ve kesintisiz bağlantı

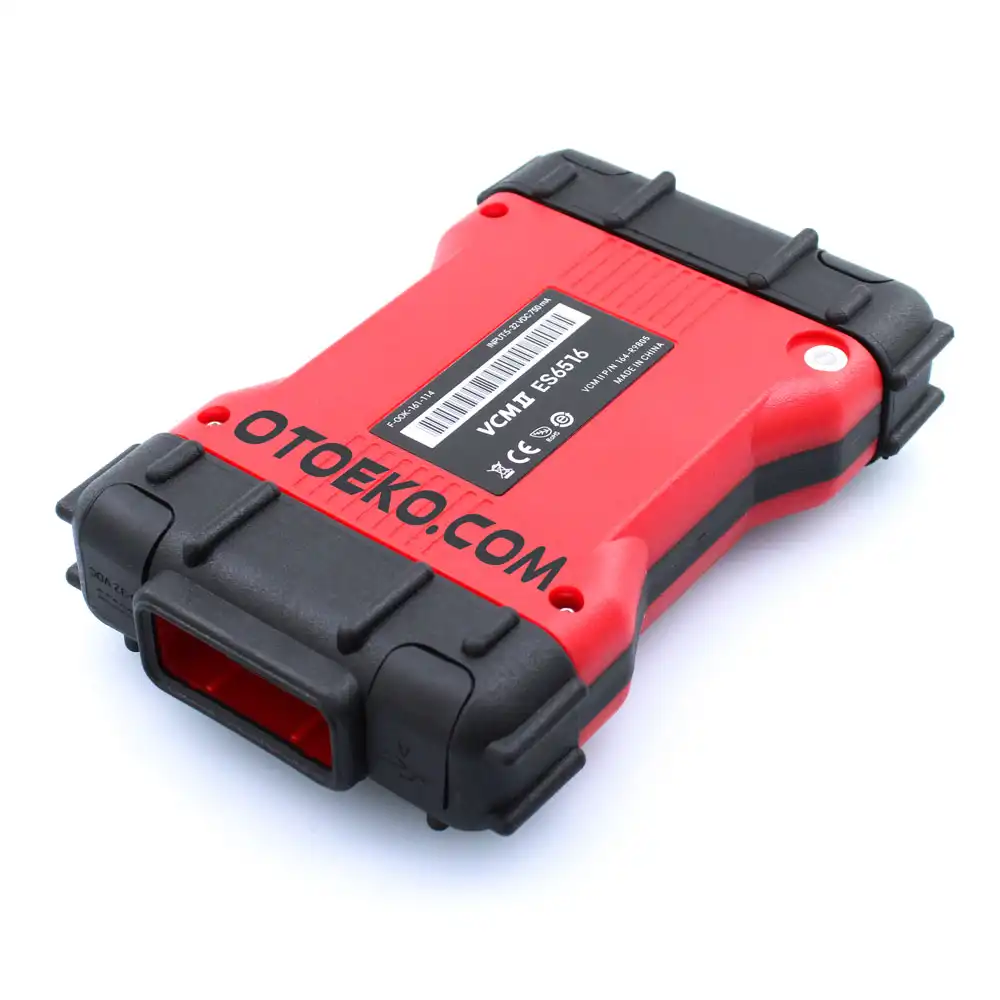

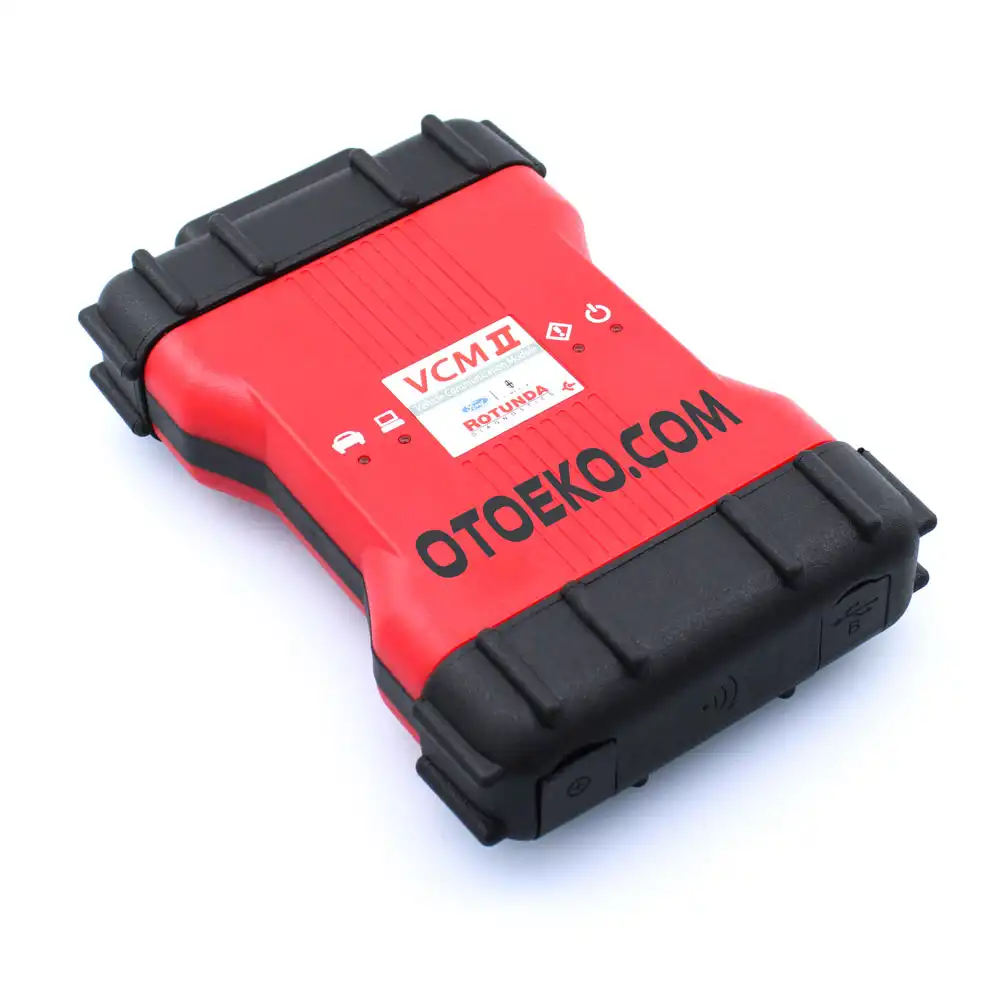

24 kareyle 360° inceleme
Gövdeyi döndürerek ön yüzü, kablo uçlarını ve bağlantı noktalarını inceleyin.
VCM II'yi ürün videosunda inceleyin
Gövdeyi, bağlantı uçlarını ve kablolu setin fiziksel düzenini Otoeko çekiminde inceleyin.
Bağlantılar ve çalışma gereksinimleri
| Model | VCM II |
|---|---|
| Ürün türü | Araç iletişim arayüzü / VCI |
| Bilgisayar bağlantısı | USB kablo |
| Araç bağlantısı | DLC / 16 pin OBD kablosu |
| Çalışma ortamı | Uyumlu Windows bilgisayar, VCI sürücüsü ve teşhis yazılımı |
| Yazılım odağı | VCM II destekleyen IDS; FDRS sürüm ve araca bağlı |
| Göstergeler | Gövde üzerinde bağlantı / durum LED'leri |
| Yazılım lisansı | Donanım setinden ayrı |
| Kablosuz aksesuar | Mevcut set listesinde bulunmaz |
VCM II USB setinin araç, yazılım sürümü ve yapılacak işlemle uyumunu birlikte değerlendirin. Teşhis menüleri ve ölçümler uyumlu bilgisayar yazılımında görüntülenir.

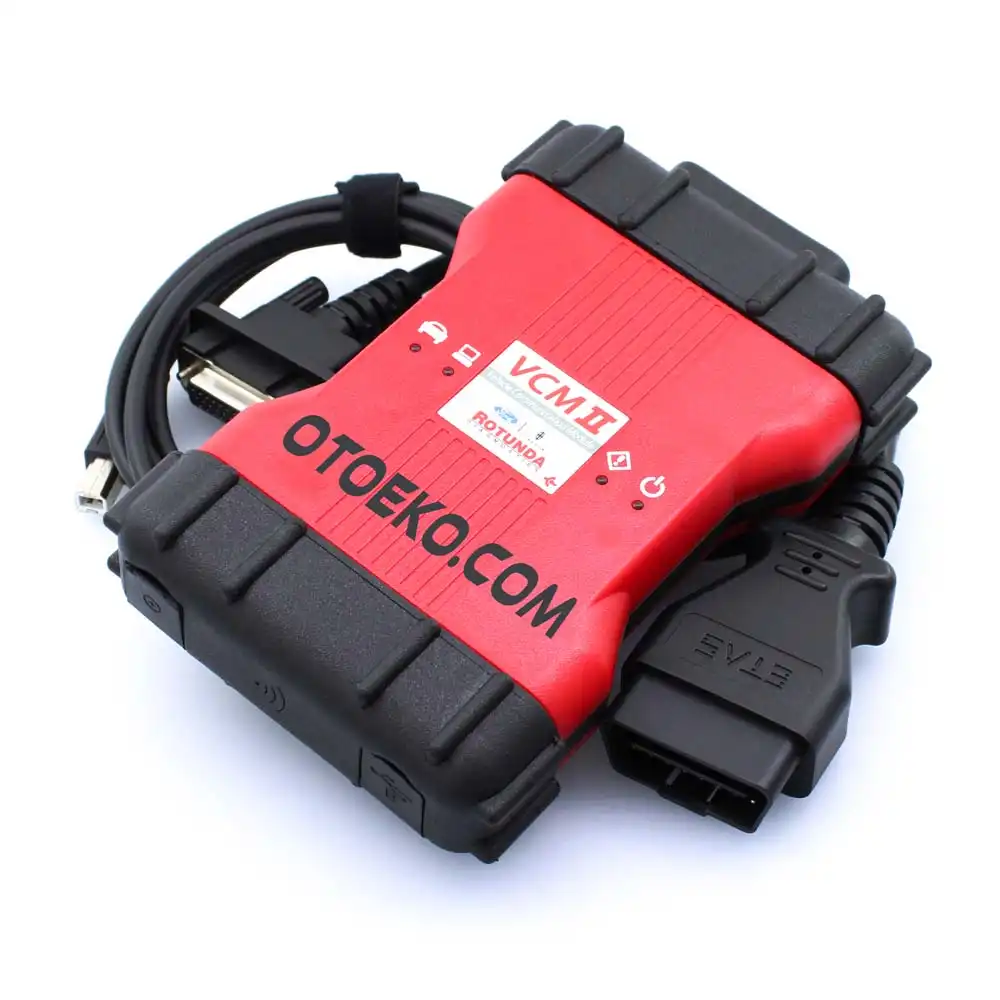

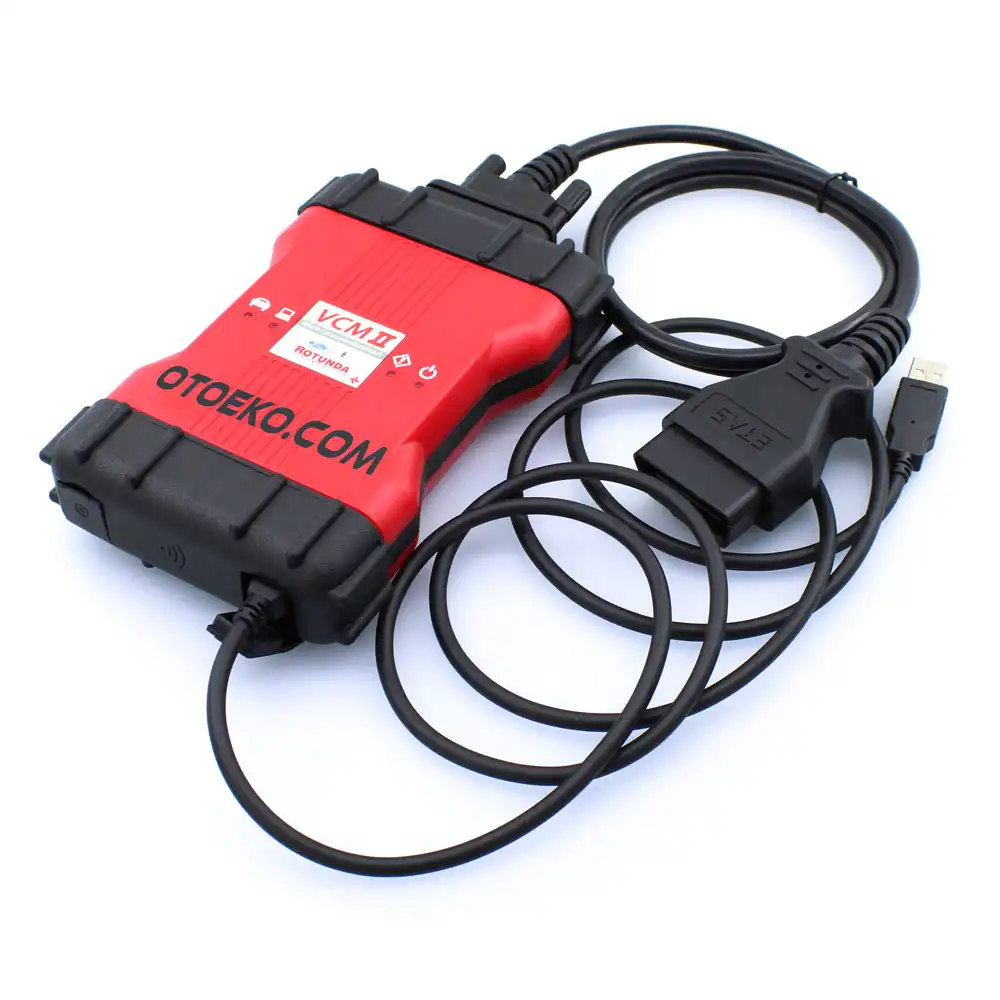

USB ve DLC/OBD ile düzenli bağlantı

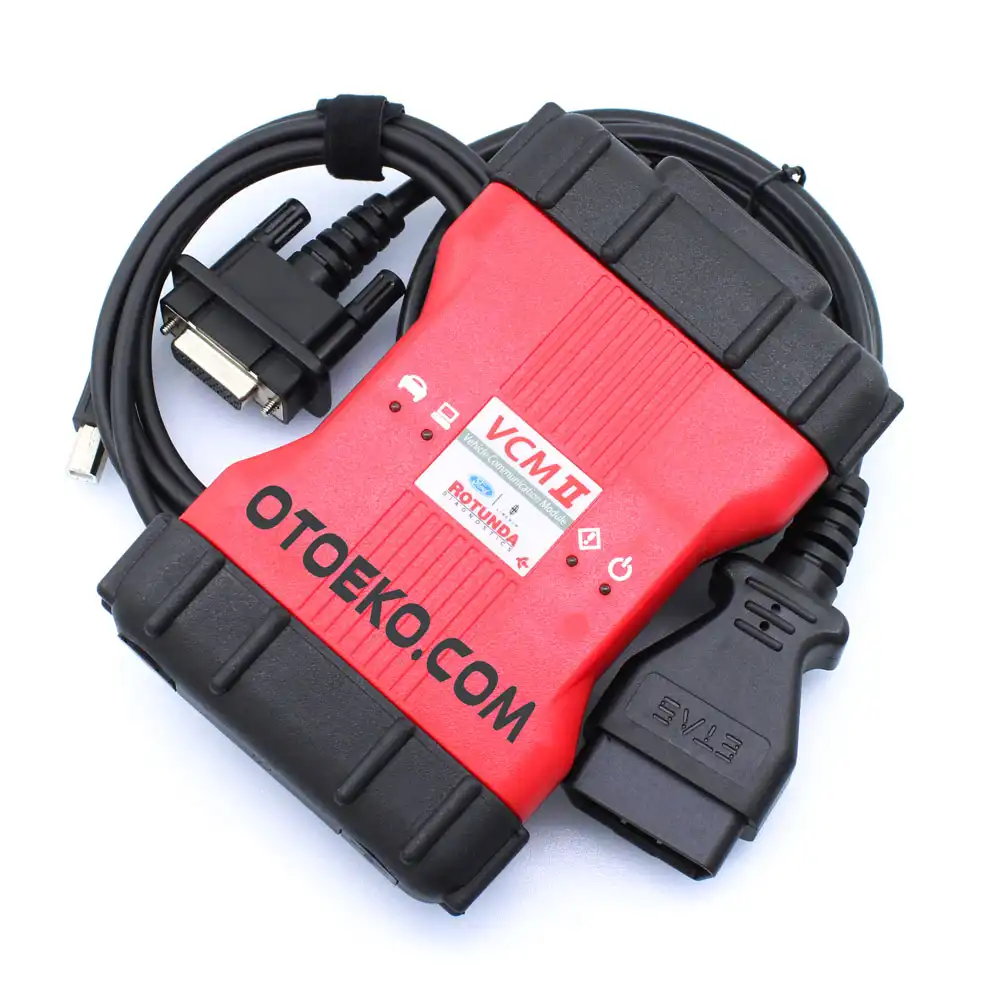

Kırmızı-siyah VCM II ünitesi, USB kablosu ve DLC/OBD araç kablosu bilgisayar ile araç arasında kablolu iletişim kurar. Bağlantı sonrasında arayüzü uyumlu teşhis yazılımında seçerek çalışma oturumunu başlatabilirsiniz.
Gövde üzerindeki durum göstergeleri bağlantıyı takip etmeye yardımcı olur. Bu pakette kablosuz dongle veya yol kayıt aksesuarı listelenmez; çalışma alanını elinizdeki fiziksel bağlantılarla planlayın ve kabloları servis sırasında korunacak biçimde yerleştirin.
- USB üzerinden bilgisayar iletişimi
- DLC/OBD kablosuyla araç bağlantısı
- Cihaz üzerindeki durum göstergeleri

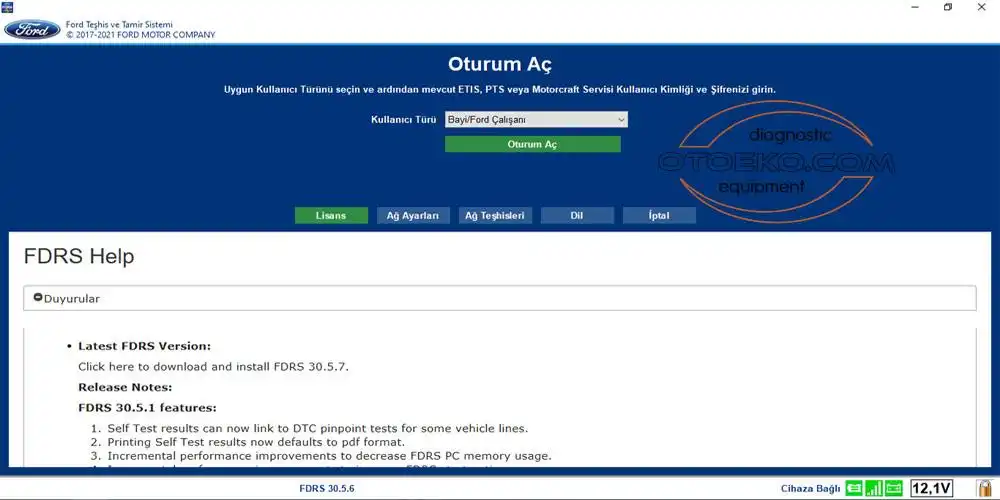

IDS, FDRS ve araç kapsamını doğru eşleştirin
IDS ile FDRS seçimi yalnız eski ve yeni araç diye ikiye ayrılamaz. Ford'un güncel kapsamı IDS için 1996'dan seçili 2018 araçlara, FDRS için seçili 2018 ve sonraki araçlara uzanır; kesin seçim modelin yazılım listesine bağlıdır.
VCM II'nin FDRS kullanımı sürüm ve arayüz desteğiyle ayrıca doğrulanmalıdır. Mazda tarafında ise Mazda'ya uygun VCM II ve ilgili yazılım gerekir; Ford için sunulan bir üniteye bütün Mazda platformlarının desteği otomatik olarak eklenmez.
- Araç modelini yazılım kapsamıyla eşleştirin
- FDRS için sürüm ve VCI desteğini birlikte kontrol edin
- Mazda donanım ve yazılım koşullarını ayrı değerlendirin
VCM II donanım seti
Set aşağıdaki üç parçadan oluşur. Bilgisayar ve yazılım lisansı ayrıca sağlanır.
- VCM II ana ünite

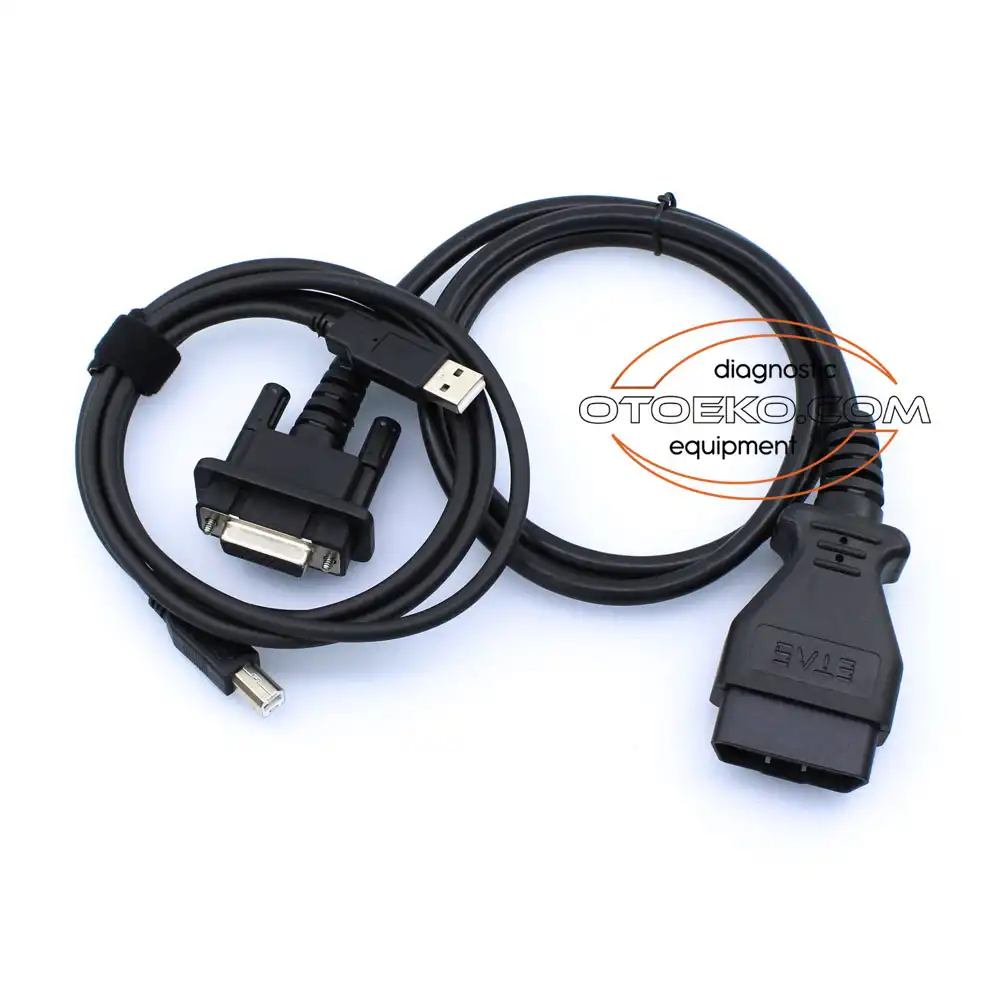

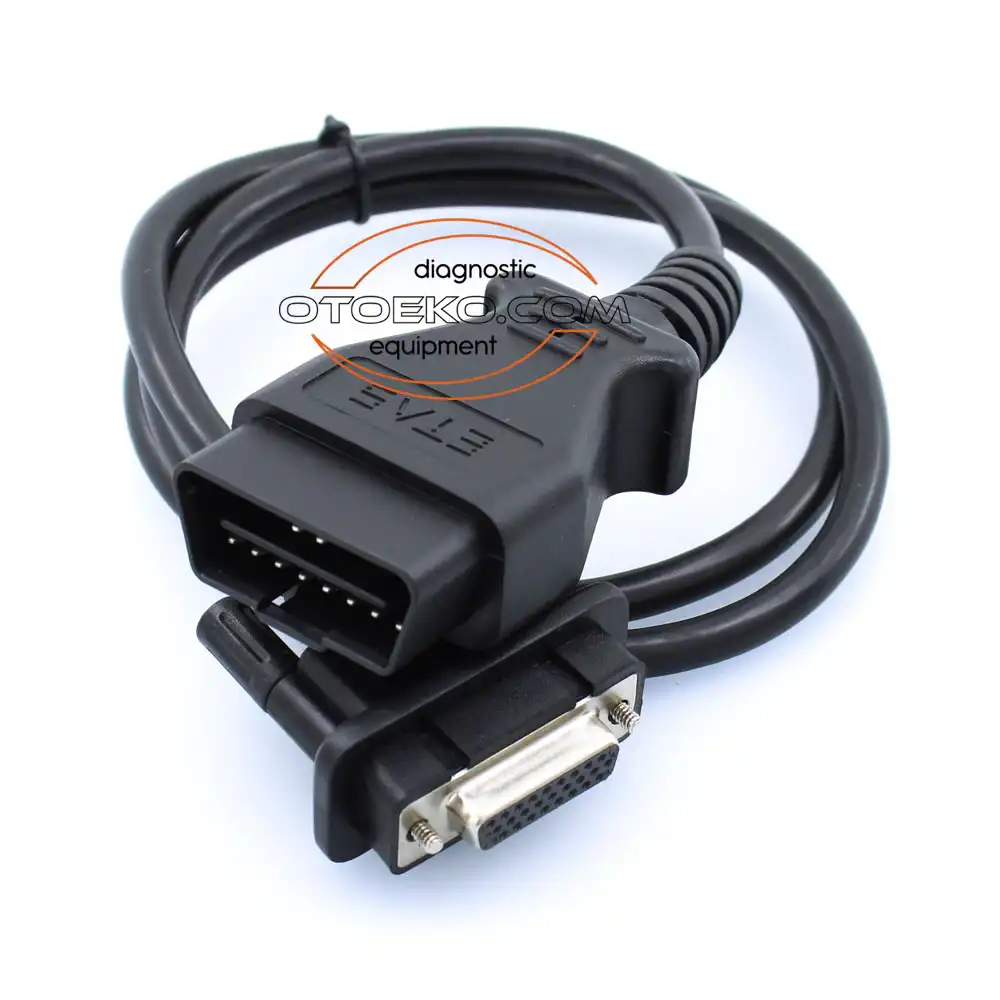

- DLC/OBD araç bağlantı kablosu

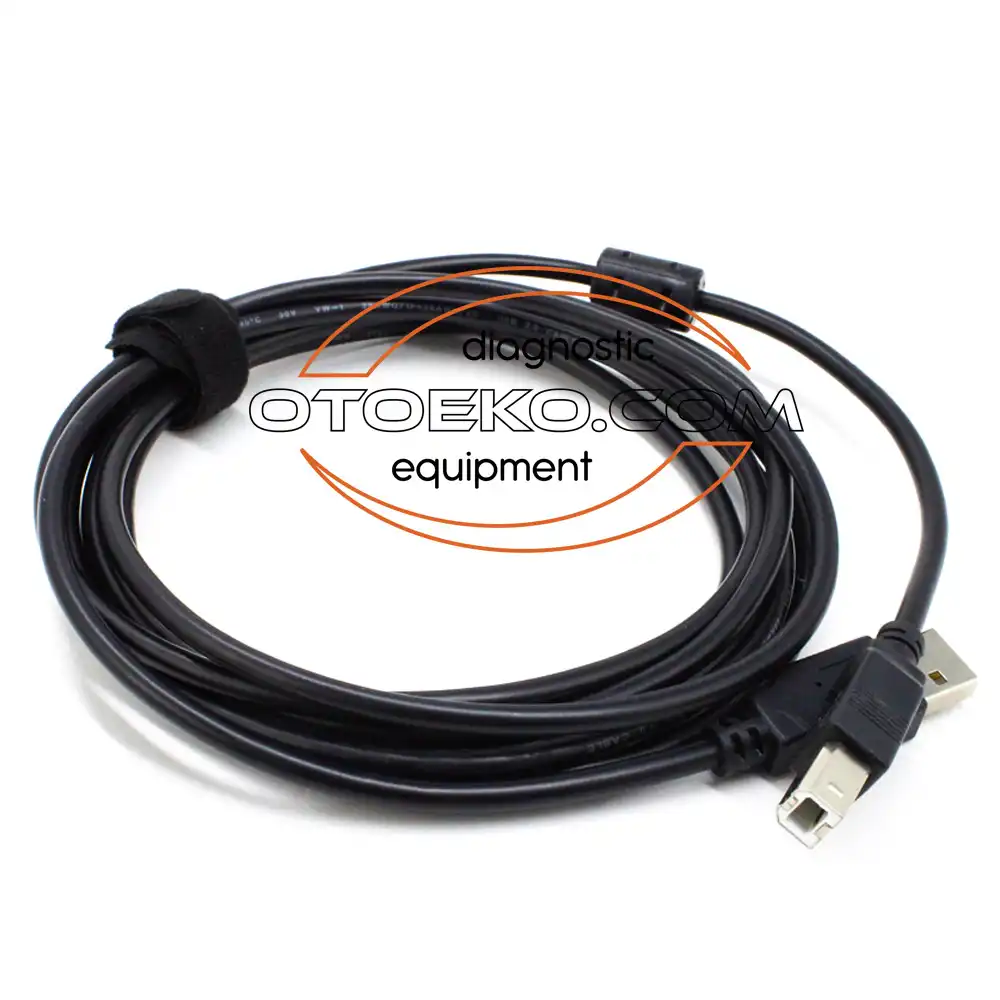

- USB bilgisayar bağlantı kablosu
Donanım, lisans ve mevcut garanti
Set VCM II donanımını ve belirtilen kabloları içerir. Üretim hatalarına karşı 6 ay garanti geçerlidir. Kullanım için uygun bilgisayar, sürücü ve yazılım lisansı gerekir; yazılım aboneliği ve korumalı işlemlere erişim hakları ayrıca sağlanır.
VCM II seçimi için pratik sorular
Bilgisayar olmadan kullanılabilir mi?
VCM II bağımsız tablet değildir. Araçla iletişim kurar; teşhis ekranları ve işlemler uygun Windows bilgisayar üzerindeki uyumlu yazılımda çalışır.
Yazılım lisansı ve bilgisayar dahil mi?
Mevcut set ana ünite ile OBD ve USB kablolarıdır. Bilgisayar, uygun yazılım ve kullanım lisansı ayrı sağlanır; gereken erişim hakları yapılacak işleme göre belirlenir.
IDS sadece 2013 öncesi araçlar için mi?
Hayır. Böyle bir genel sınır doğru değildir. Ford'un kapsam ayrımında IDS 1996'dan seçili 2018 araçlara kadar kullanılır; kesin yazılım seçimi model ve sistem listesine göre yapılır.
FDRS ile her yeni Ford'da çalışır mı?
Bütün yeni araçlar ve yazılım sürümleri için böyle bir garanti yoktur. FDRS tarafında araç projesiyle birlikte kullanılan sürümün VCM II arayüzünü desteklemesi ayrıca kontrol edilmelidir.

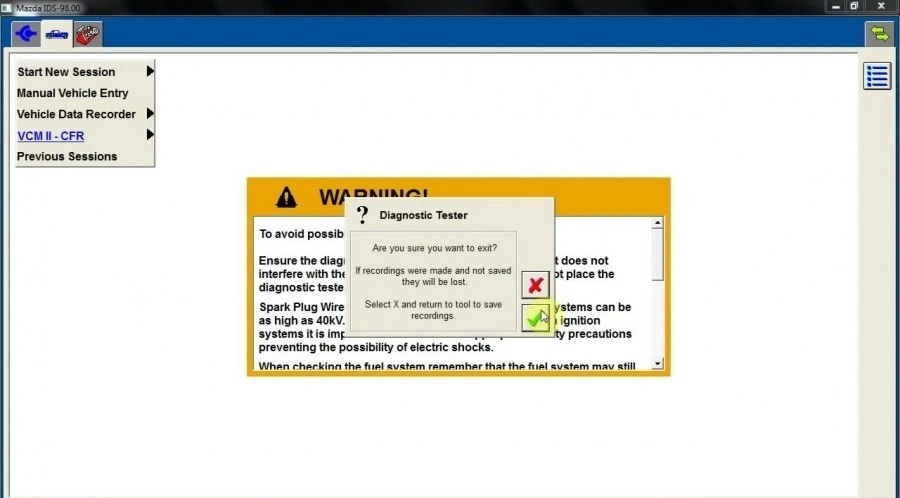

Bu Ford VCM II bütün Mazda araçlarını da destekler mi?
Mazda IDS için Mazda'ya uygun VCM II gerekir; Ford için sunulan bu set tüm Mazda araçlarına yönelik bir çözüm değildir. VCM II, MDARS II tarafından da desteklenmez.
Ford IDS ile Mazda IDS aynı bilgisayarda kurulabilir mi?
Mazda'nın kurulum bilgisi iki IDS ortamının aynı bilgisayarda birlikte kullanılmamasını belirtir. Mazda işi için uygun ayrı yazılım ortamı ve Mazda donanım koşulu planlanmalıdır.
Kablosuz bağlantı pakete dahil mi?
Bu set bilgisayara USB ile bağlanır. Kablosuz dongle ve yol kayıt aksesuarı pakete dahil değildir.
Modül programlama için yalnız cihaz yeterli mi?
Hayır. Uyumlu yazılım, aktif lisans, gerekli kalibrasyon/erişim ve araca uygun güç desteği gerekir. İlgili modülün işlem prosedürü ve arayüz uyumu da önceden doğrulanmalıdır.
