C4 DoIP
Mercedes teşhisinde her adımı veriye bağlayın.
C4 DoIP, uyumlu XENTRY/DAS ortamında bilgisayar ile araç arasında iletişim kurar. Hızlı testten gerçek değerlere, desteklenen bileşen kontrollerinden bakım sonrası doğrulamaya kadar işinizi aynı teşhis akışında ilerletin.
Kontrollü bir teşhis oturumu kurun
1. Aracı ve yazılımı eşleştirin
Araç modeliyle yapılacak işlemi belirleyin. Uygun XENTRY/DAS sürümünü, arayüz ayarlarını ve gereken erişim haklarını oturumdan önce hazırlayın.
2. İletişimi kontrol edin
OBD kablosunu araca, LAN kablosunu bilgisayara bağlayın veya uygun Wi-Fi yapılandırmasını kullanın. Cihaz seçiminden sonra bağlantı durumunu kontrol edin.
3. Hızlı testten ayrıntıya ilerleyin
Erişilen kontrol ünitelerini ve mevcut kayıtları inceleyin. Şikâyetle ilgili modülde gerçek değerleri okuyun; desteklenen testlerle bulguları karşılaştırın.
4. Sonucu yeniden ölçün
Onarım ya da servis prosedüründen sonra ilgili sistemi yeniden tarayın. Hata kayıtlarının yanı sıra çalışma değerlerinin de beklenen duruma geldiğini kontrol edin.
Önce aracın elektronik haritasını görün
Uyumlu yazılımın sunduğu hızlı test, erişilebilen kontrol ünitelerini ve bu ünitelerdeki kayıtları aynı oturumda incelemenize yardımcı olur. Araç kabulünde mevcut durumu görmek, yapılacak işi daha anlaşılır bir sıraya koyar.
C4 arayüzü veriyi araçtan bilgisayara taşır; hangi modüllerin görüleceğini araç donanımı ve yazılım kapsamı belirler. Kimlik ve kontrol ünitesi bilgilerini doğrulayarak motor, şasi veya gövde sistemindeki incelemeyi doğru bölümde sürdürün.
- Desteklenen kontrol ünitelerini tarayın
- Araç ve modül kimliğini doğrulayın
- İlk durum kaydını işlem öncesinde saklayın
Gerçek değerlerle şikâyetin izini sürün
Arıza koduyla birlikte değerlendirilen gerçek değerler, elektronik sistemin o anki davranışını anlamanıza yardım eder. Yazılımın sunduğu devir, sıcaklık, basınç veya konum gibi parametreler arasından şikâyetle ilgili olanları seçin.
Aynı değeri farklı çalışma koşullarında izlemek, sorunun ne zaman ortaya çıktığını ayırt etmeyi kolaylaştırır. Uygun modüllerde sunulan hedef ve gerçek değer karşılaştırmalarını fiziksel ölçümlerle birleştirerek incelemeyi parça değiştirmeden önce derinleştirin.
- İlgili gerçek değerleri seçerek okuyun
- Desteklenen hedef/gerçek karşılaştırmalarını inceleyin
- Ölçümü aracın çalışma koşuluyla birlikte değerlendirin
Bileşen tepkisini kontrollü testlerle inceleyin
Desteklenen kontrol ünitelerindeki aktüasyon menüleri, bir bileşenin yazılım komutuna verdiği tepkiyi kontrol etmenizi sağlar. Böylece kayıtlarda görülen belirtinin sahadaki davranışla örtüşüp örtüşmediğini araştırabilirsiniz.
Test sırasında yazılımın istediği kontak, motor ve mekanik koşulları takip edin. Bir bileşenin harekete geçmesi bütün sistemin sorunsuz olduğunu tek başına göstermez; test sonucunu besleme, bağlantı ve ilgili sensör verileriyle birlikte yorumlayın.
- Araçta sunulan aktüasyon menülerini kullanın
- Test ön koşullarını sırasıyla uygulayın
- Tepkiyi ilgili elektriksel ve mekanik kontrollerle karşılaştırın
Desteklenen sistemlerde çalışma başlıkları
Teşhis ve servis menülerini aracın kontrol ünitesine göre kullanın; incelemeyi ilk kayıt ile son kontrol arasında tutarlı biçimde yürütün.
- Hızlı test ve kontrol ünitesi tanıma
- Arıza kaydı okuma ve silme
- Gerçek değerleri izleme
- Desteklenen hedef/gerçek değer incelemesi
- Aktüasyon ve bileşen testleri
- Servis sıfırlamaları
- Desteklenen öğrenme ve adaptasyonlar
- Uygun yazılım ve yetkiyle kodlama işlemleri
Kapsam araç, kontrol ünitesi, yazılım ve erişim haklarına bağlıdır. Özellikle programlama ve online işlemlerde bu koşullar önceden eşleştirilmelidir.
Bakım sonrasındaki elektronik adımı tamamlayın
Bakım ve parça değişimi bazı sistemlerde servis sıfırlaması, öğrenme veya adaptasyon gerektirebilir. Uyumlu XENTRY/DAS ortamında ilgili araç için sunulan prosedürleri aynı teşhis akışı içinde takip edebilirsiniz.
Servis menüsünün varlığı ve uygulanacak adımlar modele göre değişir. İşlem öncesindeki şartları karşılayın, gerekli ayarları kaydedin ve sonrasında tekrar kontrol yapın; mekanik iş ile elektronik tamamlamayı birbirini izleyen adımlar olarak değerlendirin.
- Desteklenen bakım ve servis menüleri
- Araç prosedürüne uygun adaptasyon
- İşlem sonrasında tekrar tarama ve değer kontrolü
LAN ve Wi-Fi ile çalışma alanınızı düzenleyin
C4'ün Ethernet LAN ve Wi-Fi seçenekleri bilgisayar bağlantısını atölye düzenine göre kurmanıza imkân verir. Doğrudan kablolu çalışma veya uygun kablosuz yapılandırma için arayüz ve bilgisayar ayarlarının eşleşmesi gerekir.
Gövde üzerindeki durum ekranı cihazın bağlantısını takip etmek içindir; tanı ekranları bilgisayardaki yazılımda bulunur. Uzun oturumlarda kablo yerleşimini, konektörlerin oturmasını ve bilgisayarın enerji tasarrufu ayarlarını kontrol ederek kesintileri azaltın.
- Ethernet LAN üzerinden bilgisayar bağlantısı
- Uygun yapılandırmayla Wi-Fi kullanım seçeneği
- Cihaz gövdesinde bağlantı/durum ekranı

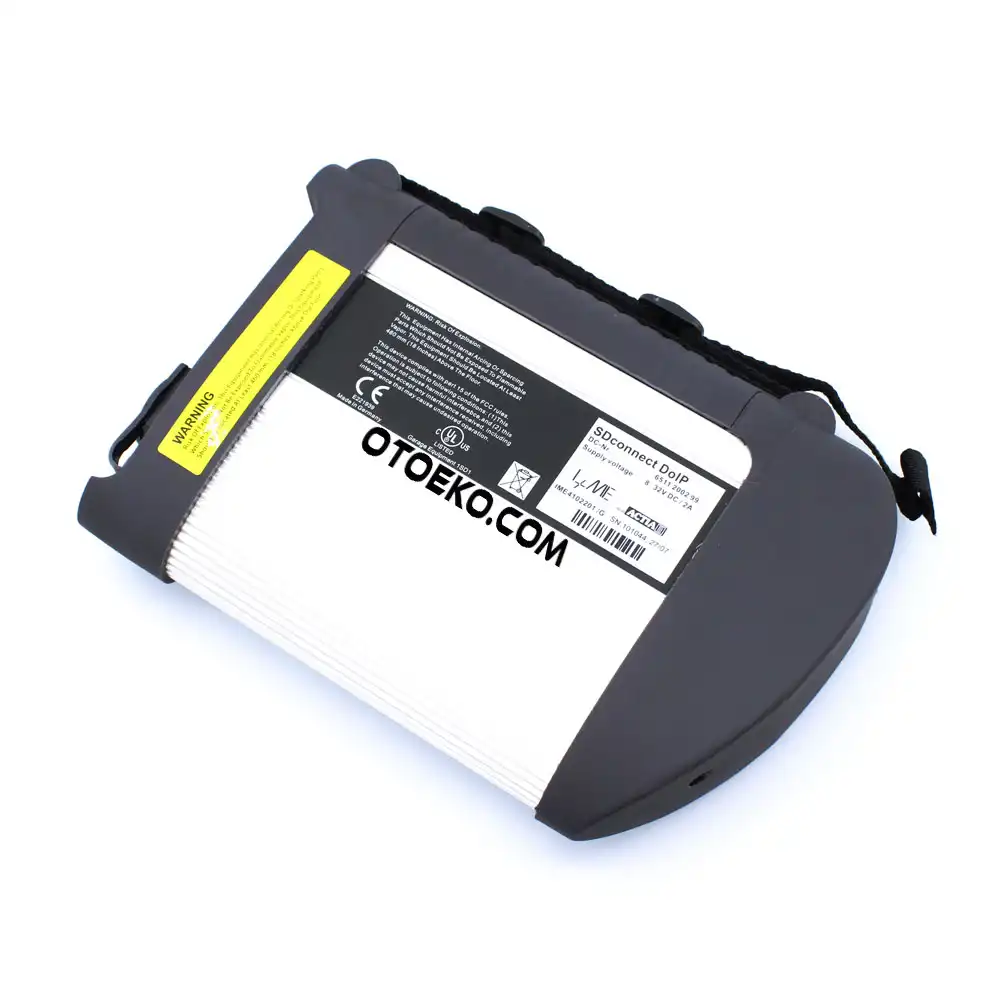

C4 DoIP için 360° görünüm
Gövdeyi döndürerek ön paneli, arka yüzü ve bağlantı noktalarını inceleyin.

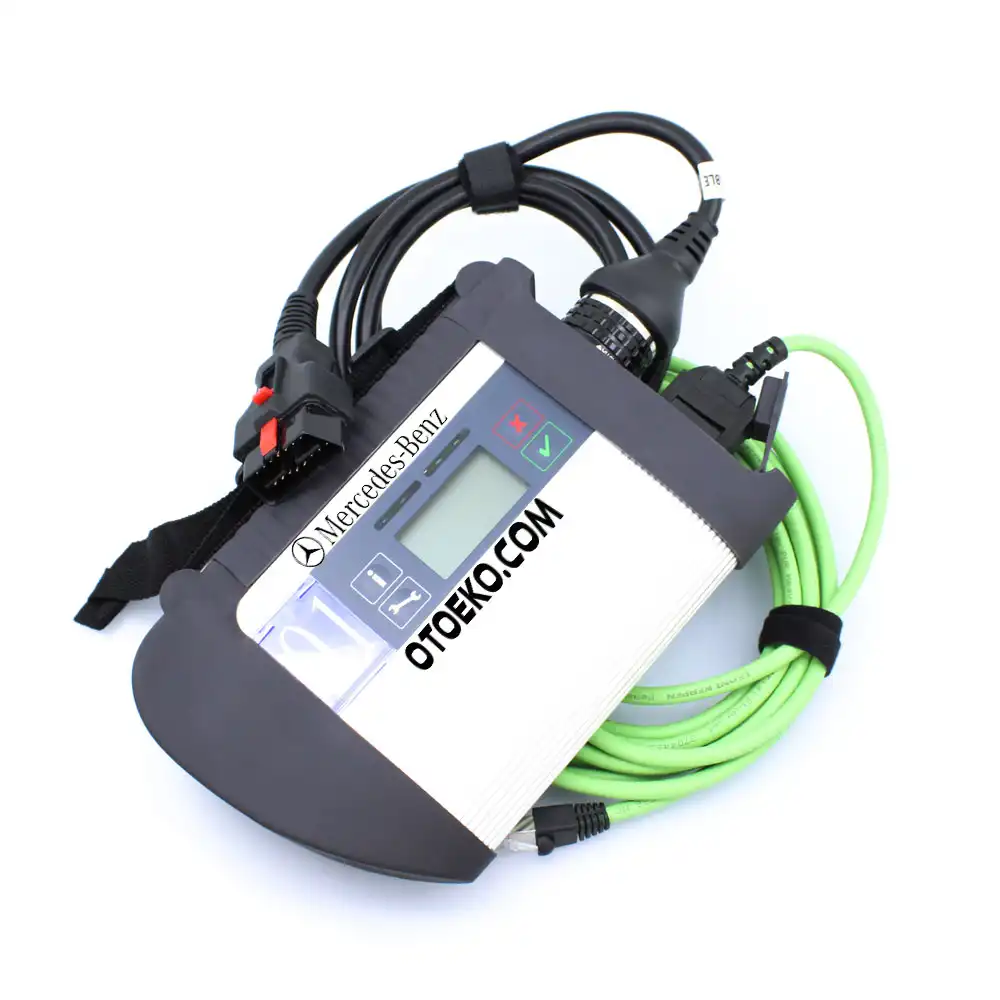

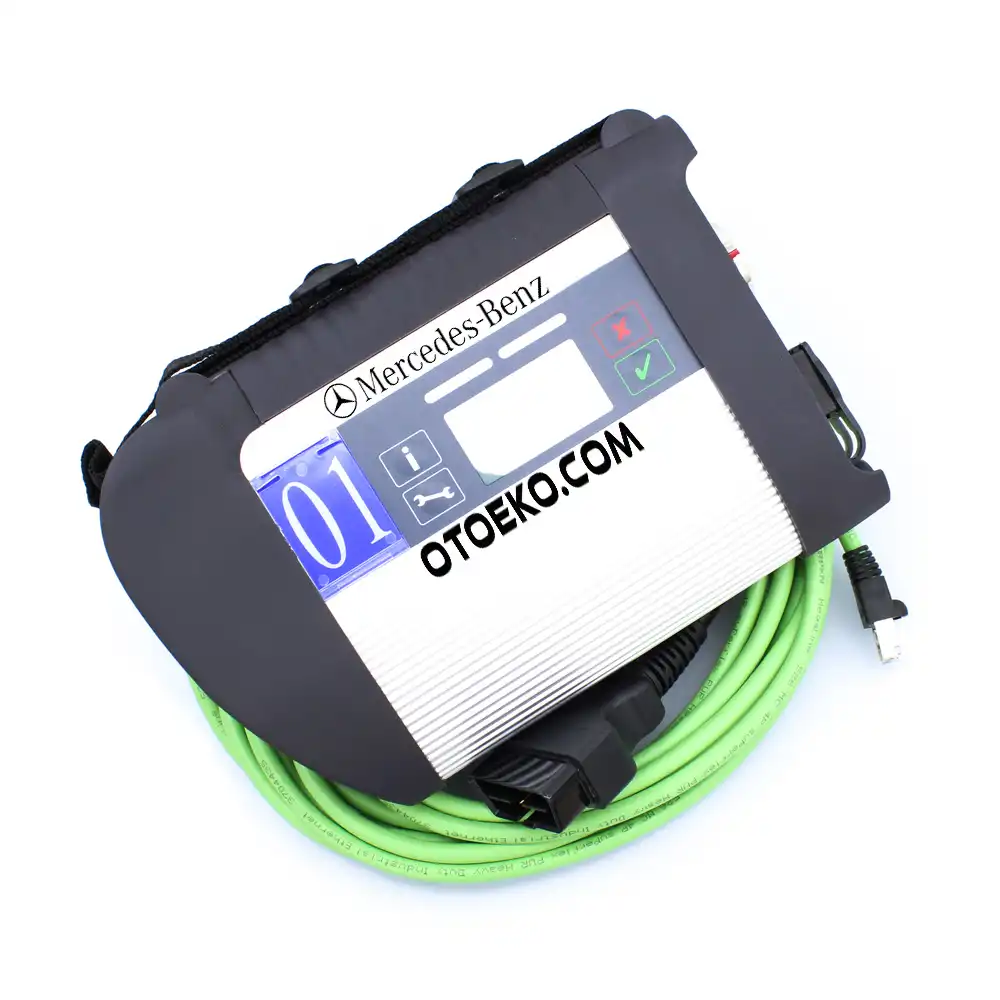

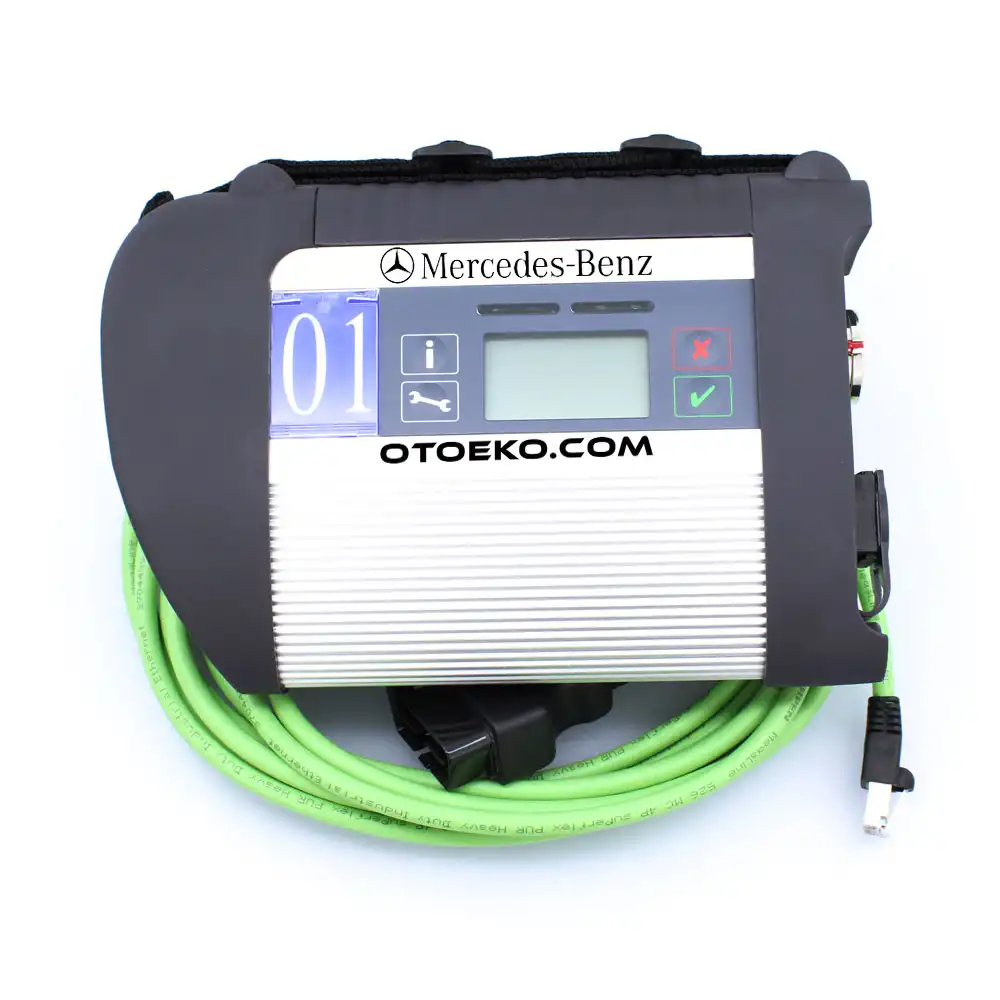

C4 DoIP gövdesini ve bağlantılarını yakından görün
Otoeko ürün videosunda gerçek cihazı, durum ekranını ve kablo bağlantılarını inceleyin.
C4 DoIP teknik ve kullanım bilgileri
| Model / varyant | C4 DoIP |
|---|---|
| Cihaz türü | Araç-bilgisayar teşhis arayüzü / multiplexer |
| PC bağlantısı | Ethernet LAN / Wi-Fi |
| Araç bağlantısı | Paket OBD kablosu |
| Yazılım ortamı | Uyumlu XENTRY / DAS sürümü ve yapılandırması |
| DoIP | Satılan C4 varyantında; araç ve sürüm koşullarına bağlı |
| Gövde ekranı | Bağlantı ve durum göstergesi |
| Lisans kapsamı | Donanım seti; yazılım ve online erişim ayrı |
| Özel araç bağlantıları | Uygun ek kablo ve yazılım kapsamı gerekir |
C4 DoIP ile kullanılabilir işlemleri aracın kontrol üniteleri ve uyumlu XENTRY/DAS sürümü belirler. Teşhis menüleri bilgisayarda, bağlantı durumu cihaz ekranında izlenir.
DoIP desteğini yapılacak işle birlikte değerlendirin
Bu C4 varyantı DoIP desteğiyle sunulur. IP tabanlı teşhis iletişimi, bunu kullanan araç sistemlerinde uygun yazılım ve arayüz yapılandırmasıyla çalışmanın bir parçasıdır.
DoIP desteği tek başına her yeni Mercedes platformuna veya korumalı kontrol ünitesine erişim sağlamaz. Model, sistem, yazılım sürümü ve gereken yetkiyi birlikte kontrol edin; binek ya da ağır vasıta uyumunu yalnız model yılı veya emisyon sınıfından çıkarmayın.
- DoIP kullanan uygun sistemlerle iletişim
- Model ve yazılım sürümüne göre kapsam değerlendirmesi
- Özel araç soketleri için uygun kablo gereksinimi
Kodlama ve programlama için doğru ortamı hazırlayın
Desteklenen kodlama ve kontrol ünitesi işlemleri arayüz, yazılım, uygun lisans ve erişim haklarının birlikte çalışmasını gerektirir. SCN veya çevrimiçi işlemler için ilgili kullanıcı yetkileri donanımdan ayrı sağlanır.
WIS/ASRA gibi onarım bilgileri ile parça katalogları da teşhis donanımından farklı kaynaklardır. İşinize gereken yazılımı ve bilgi erişimini ayrı planlayın; programlama öncesinde üretici prosedürüne uygun güç desteğini ve bağlantı şartlarını hazırlayın.
- Donanım ve yazılım lisansını ayrı değerlendirin
- Online işlemlerde gerekli kullanıcı rolünü sağlayın
- Programlama için prosedüre uygun güç ve bağlantı hazırlayın
Bağlantı için temel donanım seti
Set C4 DoIP ana ünitesi ve aşağıdaki bağlantı kablolarını içerir. Bilgisayar ve yazılım ayrıca sağlanır.
- C4 DoIP ana ünite

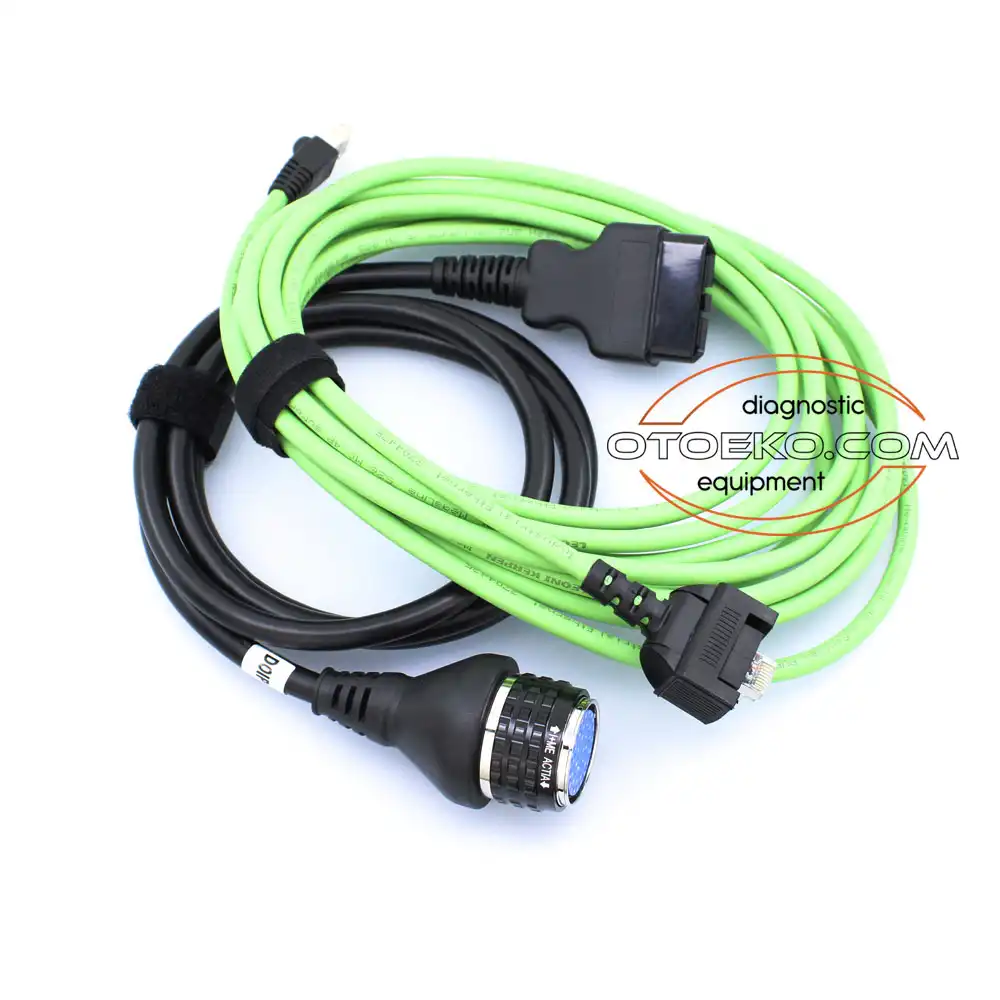

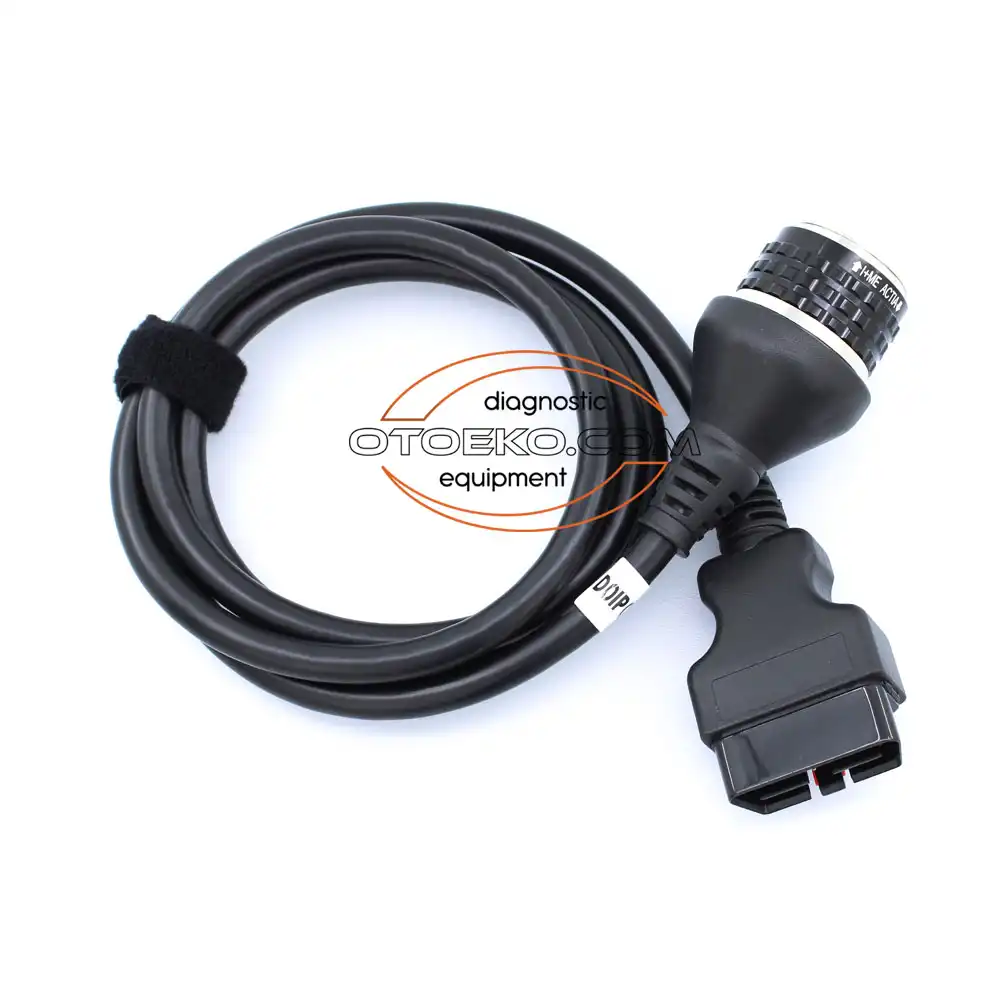

- OBD araç bağlantı kablosu
- LAN bilgisayar bağlantı kablosu
Paket ve mevcut garanti koşulu
C4 DoIP donanımı fabrikasyon hatalarına karşı 6 ay garantilidir. Düşürme, sıvı teması ve yanlış voltaj gibi kullanıcı kaynaklı hasarlar kapsam dışındadır. Yazılım pakete dahil değildir; uygun bilgisayar, yazılım lisansı ve gereken çevrimiçi erişim hakları ayrıca sağlanır.
C4 DoIP hakkında sık sorulanlar
Cihazın ekranından doğrudan teşhis yapabilir miyim?
Gövde ekranı bağlantı ve durum bilgisini gösterir. Teşhis menüleri, ölçümler ve servis prosedürleri uyumlu XENTRY/DAS yazılımının çalıştığı bilgisayarda açılır; bilgisayar çalışma ortamının parçasıdır.
Yazılım ve bilgisayar pakete dahil mi?
Hayır. Set C4 DoIP donanımını ve belirtilen bağlantı kablolarını içerir. Bilgisayar, uygun yazılım, lisans ve gerekiyorsa çevrimiçi erişim ayrıca sağlanır.
DoIP olması bütün yeni Mercedes modellerini destekler mi?
Tek başına desteklemez. DoIP iletişim yöntemidir; kesin işlem kapsamı araç platformu, kontrol ünitesi, yazılım sürümü ve kullanıcı yetkileriyle birlikte belirlenir.
LAN yerine kablosuz kullanabilir miyim?
Satılan varyant LAN ve Wi-Fi bağlantısıyla sunulur. Kablosuz kullanım için bilgisayar ve arayüz yapılandırmasının uyumlu olması, cihazın teşhis yazılımında doğru seçilmesi gerekir.
SCN veya çevrimiçi kodlama cihazla açılır mı?
Donanım satın almak online yetki oluşturmaz. Desteklenen işlem için uygun yazılım, ilgili kullanıcı rolü, lisans ve erişim koşulları ayrıca sağlanmalıdır.
Ağır vasıta ve 14 pin bağlantı standart pakette mi?
Standart liste OBD kablosunu içerir. Özel soket kullanan araçlar için uygun ek kablo ve yazılım kapsamı gerekir; yalnız emisyon sınıfına bakılarak uyum kararı verilmez.
WIS/ASRA ve EPC cihazın içindeki işlevler mi?
Bunlar onarım ve parça bilgisiyle ilgili ayrı sistemlerdir. Arayüzün fiziksel iletişim özelliği ya da donanım setine dahil yazılım lisansı olarak değerlendirilmezler.
Mevcut garanti süresi nedir?
Fabrikasyon hatalarına karşı 6 ay garanti geçerlidir. Düşürme, sıvı teması ve yanlış voltaj gibi kullanıcı kaynaklı hasarlar kapsam dışındadır.
