CATERPILLAR COMM ADAPTER 4 · P/N 478-0235 · CAT ET & WINFLASH
Caterpillar CAT ET 4 İş Makinesi ve Motor Arıza Tespit Cihazı
Şantiyede, madende veya limanda çalışan bir Caterpillar makine arızalandığında hızlı ve doğru teşhis hayati önem taşır. CAT ET 4 (Comm Adapter 4), CDL ve çift J1939 hattını aynı anda okuyarak motor, hidrolik, şanzıman ve kabin ECM'lerini saniyeler içinde tarar.
- CAT ET & WinFlash Uyumlu
- CDL + Dual J1939 CAN
- 9-Pin & 14-Pin Y-Kablo
- 6 Ay Otoeko Garantisi
Profesyonel Atölye Standartlarında Mühendislik
Caterpillar CAT Comm Adapter 4 (ET4 · 478-0235), yoğun servis temposunda hız, doğruluk ve kararlılık sağlamak üzere geliştirildi.
CAT Data Link (CDL) ve Çift J1939 Eşzamanlı İletişim
Caterpillar'a özgü CDL protokolü ile yüksek hızlı çift J1939 CAN veri yolunu aynı anda tarayarak motor, hidrolik ve şanzıman ECM'leri arasındaki tüm veri trafiğini kesintisiz okur.
WinFlash ile Güvenli ECM Yazılım Güncelleme
ET3'e kıyasla optimize edilmiş tampon belleği sayesinde boş veya mevcut ECM ünitelerine Flash dosyalarını (Flash File) çok daha kısa sürede ve güvenle yükler.
Enjektör Trim Kodlama ve Silindir Kesme Testi
C7, C9, C13, C15, C18, C27 ve C32 ACERT motorlarda enjektör değişimi sonrası .trm kalibrasyon dosyalarını yazar, silindir sıkıştırma ve solenoid testlerini yürütür.
Şantiye ve Maden Koşullarına Dayanıklı Gövde
Toza, titreşime, yağa ve saha darbelerine karşı güçlendirilmiş kompozit gövdesi ve kilitli soket yapısıyla en zorlu açık ocak ve şantiye şartlarında güvenle çalışır.
MOTOR VE YAKIT SİSTEMİ TEŞHİSİ
ACERT Motorlar, HEUI/MEUI/CR Enjektörler ve Egzoz Son İşlem Kontrolü
CAT ET 4, 3000/3100/3400/3500 serilerinden modern C4.4, C6.6, C7.1, C9.3, C13, C15, C18 ve C32 Tier 4 Final / Stage V motorlara kadar tam erişim sunar:
- Aktif (Active) ve Kayıtlı (Logged) CID-FMI / EID olay kodlarını çalışma saatiyle birlikte okuma ve silme
- HEUI, MEUI ve Common Rail enjektörlerde e-Trim kodu ve .trm dosyası programlama
- Otomatik çoklu silindir kesme (Cylinder Cutout) ve enjektör solenoid klik testi
- ARD yanma kafası testi, DPF kurum yükü sıfırlama ve SCR/DEF pompa aktivasyonu
HİDROLİK, ŞANZIMAN VE KONFİGÜRASYON
Ekskavatör PRV Kalibrasyonu, Powershift Şanzıman ve Parametre Yönetimi
Sadece motorla sınırlı kalmaz; 320, 330, 336, 349, 374, 390 ekskavatörler ile 950, 966, 980, 988 yükleyicilerin tüm kontrol ünitelerini yönetir:
- Ana hidrolik pompa oransal basınç düşürücü valf (PRV) ve bom/arm/kova akış kalibrasyonu
- Powershift şanzıman kavrama dolum süresi (Clutch Fill) ve tork konvertör kalibrasyonu
- Makine hız limiti, rölanti kapatma zamanlayıcısı ve ataşman hidrolik debi ayarı
- Gerçek zamanlı veri kaydetme (Data Logger) ve grafiksel basınç/sıcaklık analizi
SAHA BAĞLANTI MİMARİSİ
9-Pin ve 14-Pin Birleşik Y-Kablo ile Tek Kabloda Tüm CAT Parkuru
Farklı yaş ve tipteki Caterpillar makinelerde kablo arama derdini ortadan kaldıran ağır hizmet donanım paketi:
- Hem yuvarlak 9-Pin Deutsch hem de yeni nesil 14-Pin CAT teşhis soketini barındıran birleşik Y-kablo
- Kilitli USB bağlantı kablosu ile saha titreşimlerinde kopmayan kararlı PC iletişimi
- 12V ve 24V makine elektrik sistemleriyle ek adaptör gerektirmeden doğrudan çalışma
- Darbeye dayanıklı özel sünger bölmeli sert plastik saha taşıma çantası
Detaylı Görsel ve Uygulama Galerisi
Caterpillar CAT Comm Adapter 4 (ET4 · 478-0235) modelinin tüm yapısal detayları ve ekran/donanım görünümleri.
Teknik Özellikler ve Sistem Parametreleri
Üretici verileriyle doğrulanmış tam kapsamlı teknik tablo.
| Donanım Modeli | Caterpillar Comm Adapter 4 (CAT ET 4) |
|---|---|
| Referans Parça No | 478-0235 / 538-5051 |
| Uyumlu Yazılımlar | CAT Electronic Technician (CAT ET) & WinFlash |
| Desteklenen Protokoller | CAT Data Link (CDL), Dual SAE J1939 CAN, SAE J1708/J1587 |
| Bilgisayar Bağlantısı | Yüksek Hızlı Kilitli USB 2.0 |
| Makine Soket Desteği | 9-Pin Deutsch + 14-Pin CAT Birleşik Y-Kablo |
| Çalışma Voltajı | 9V – 32V DC (12V ve 24V Sistemler) |
|---|---|
| Desteklenen İşletim Sistemi | Windows 10 ve Windows 11 (64-Bit) |
| Kapsanan Makineler | Ekskavatör, Yükleyici, Dozer, Greyder, Kamyon, Jeneratör, Marin |

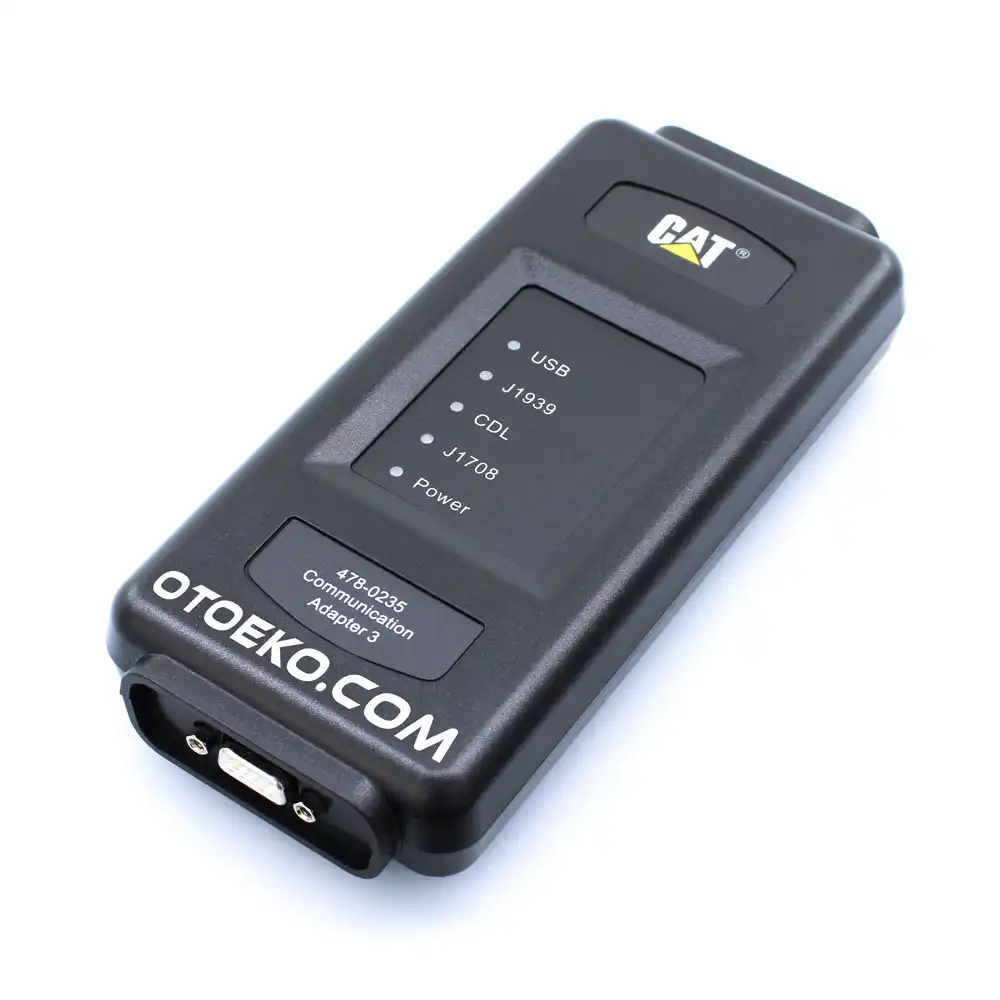

| Gösterge LED'leri | Güç (Power), USB ve Veri İletişim Durum LED'leri |
| Menşei | Çin (A+ Kalite Endüstriyel PCB) |
| Garanti Süresi | 6 Ay Resmi Otoeko Türkiye Garantisi |
Atölye Uygulama ve Teşhis Rehberi
Adım adım standart kurulum ve servis uygulama prosedürü.
Makine Teşhis Soketine Bağlantı
Makine modeline göre Y-kablonun 9-Pin veya 14-Pin ucunu kabin içindeki CAT servis portuna takıp kilitleyin.
USB Bağlantısı ve Kontak Açma
USB kablosunu dizüstü bilgisayara bağlayın, makine kontağını ON konumuna getirin ve Comm Adapter 4 üzerindeki güç LED'ini doğrulayın.

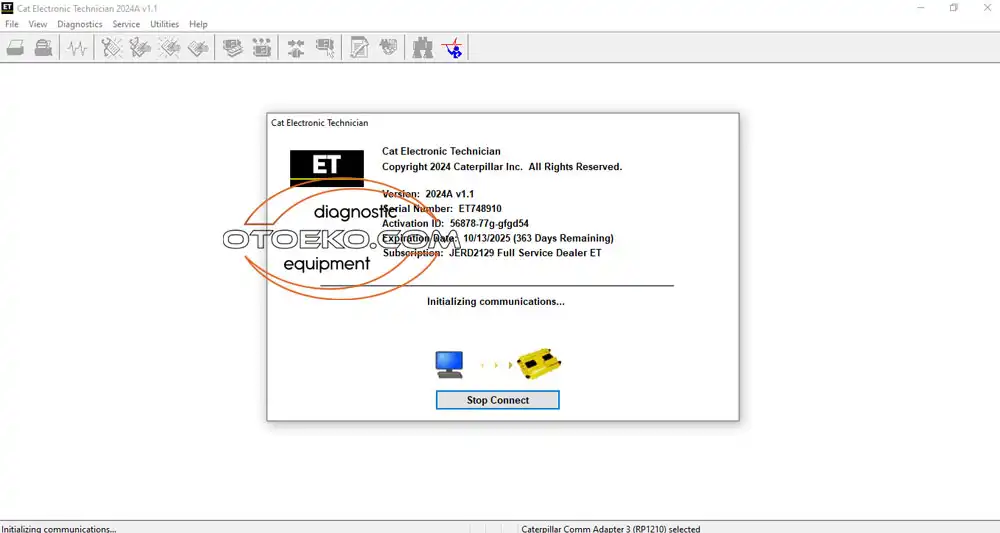

CAT ET ile Otomatik ECM Taraması

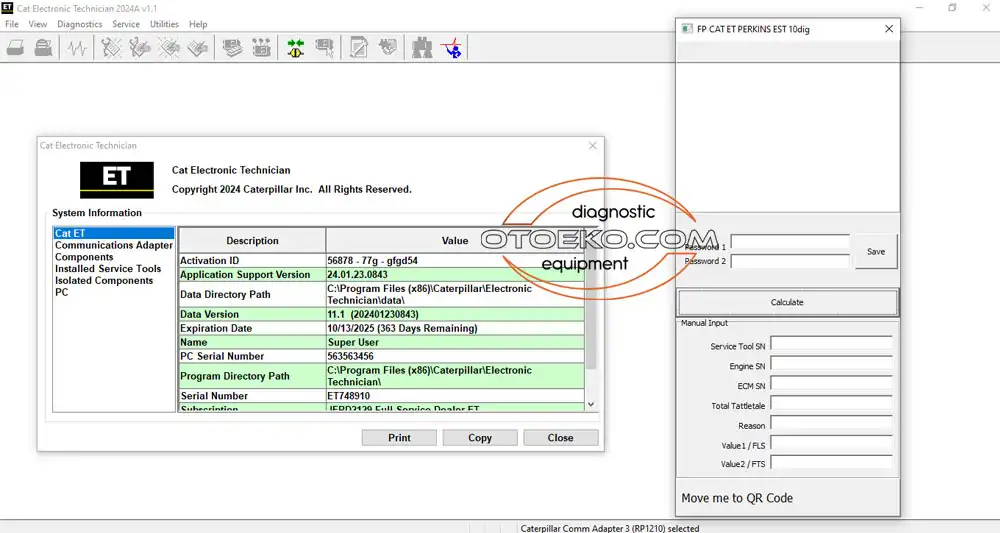

CAT Electronic Technician yazılımını başlatın; cihaz CDL ve J1939 hattındaki tüm ECM'leri (Motor, Hidrolik, Şanzıman, Gösterge) otomatik listeler.
Teşhis, Kalibrasyon ve WinFlash
Arıza kodlarını inceleyin, silindir kesme veya PRV kalibrasyonunu başlatın ya da WinFlash sekmesinden ECM yazılımını güncelleyin.
Teknik Kapasite ve Operasyonel Avantajlar
Servis süreçlerinde hız ve doğruluk sağlayan temel teknik yetkinlikler.
Temel Servis Gereksinimleri
- Yalnızca J1939 okur; Caterpillar'a özel CDL (CAT Data Link) hattındaki ECM'leri göremez.
- Enjektör e-Trim / .trm kalibrasyon dosyalarını yükleyemez ve WinFlash programlama yapamaz.
- Ekskavatör hidrolik pompa (PRV) ve şanzıman kavrama kalibrasyonlarını desteklemez.
- 14-Pin yeni nesil CAT iş makinesi soketlerine doğrudan bağlanamaz.
Caterpillar CAT Comm Adapter 4 (ET4 · 478-0235) Çözümü
- CDL + Çift J1939 + J1708 protokolleriyle tüm Caterpillar ECM'lerine eksiksiz erişir.
- Enjektör Trim kodlama, parametre değiştirme ve WinFlash ECM yazılım yükleme işlemlerini yürütür.
- Hidrolik PRV, şanzıman kavrama ve egzoz rejenerasyon testlerini yetkili servis düzeyinde yapar.
- 9-Pin ve 14-Pin birleşik ağır hizmet Y-kablosuyla tüm CAT parkuruna tek kabloyla bağlanır.

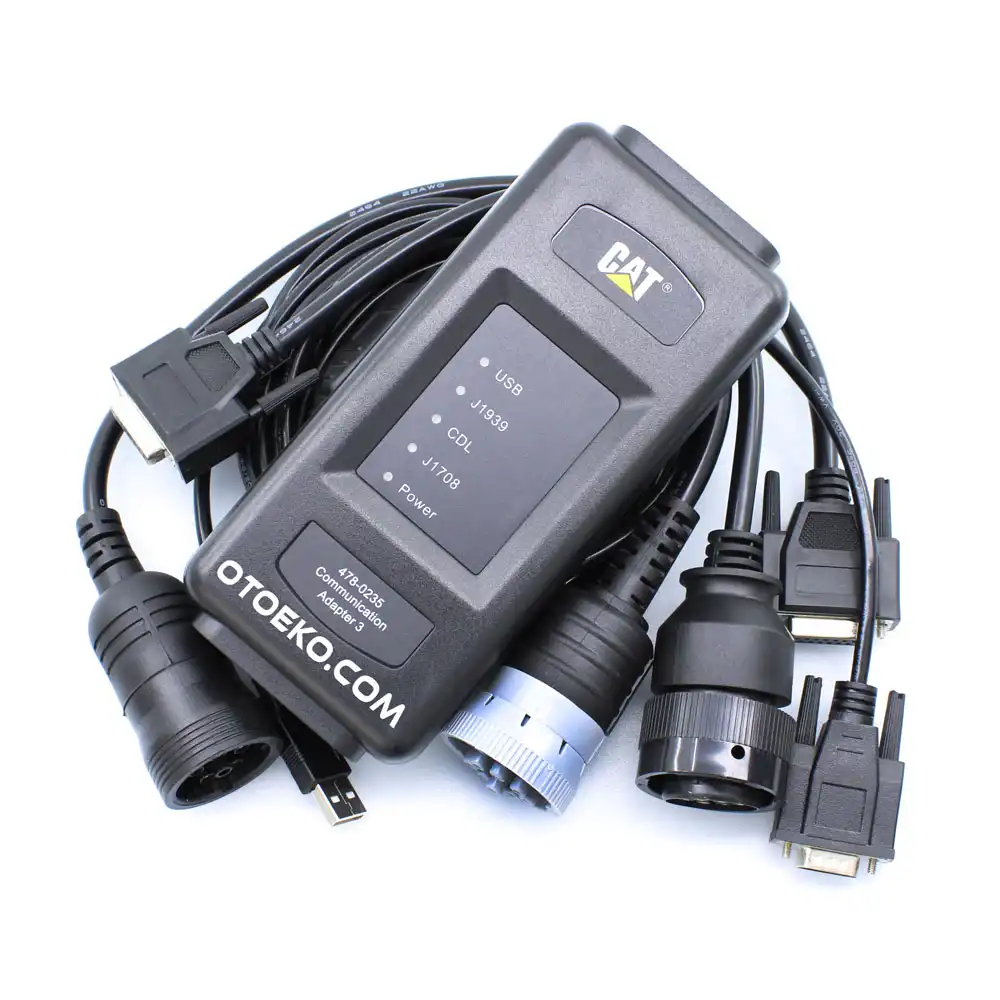

Kutu İçeriği — Kullanıma Hazır Paket
Sevkiyat öncesi kalite kontrolünden geçirilmiş paket içeriği.

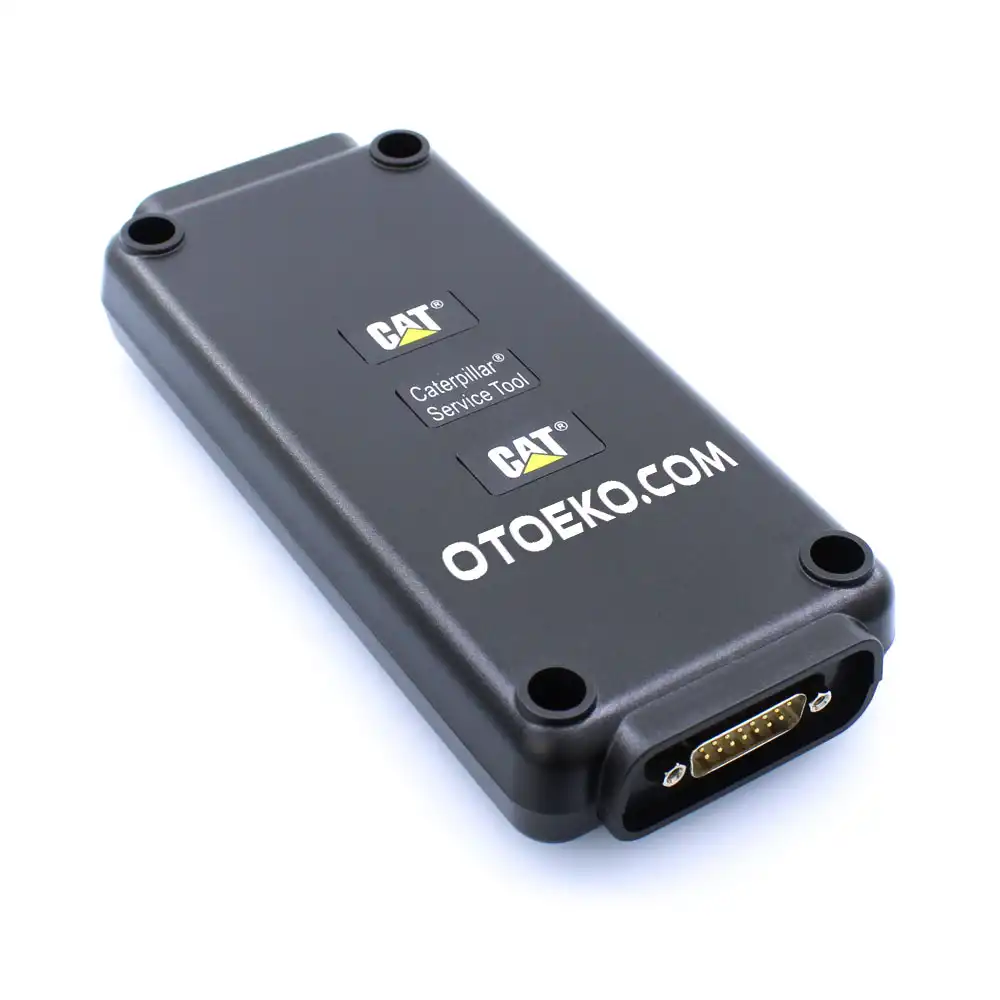

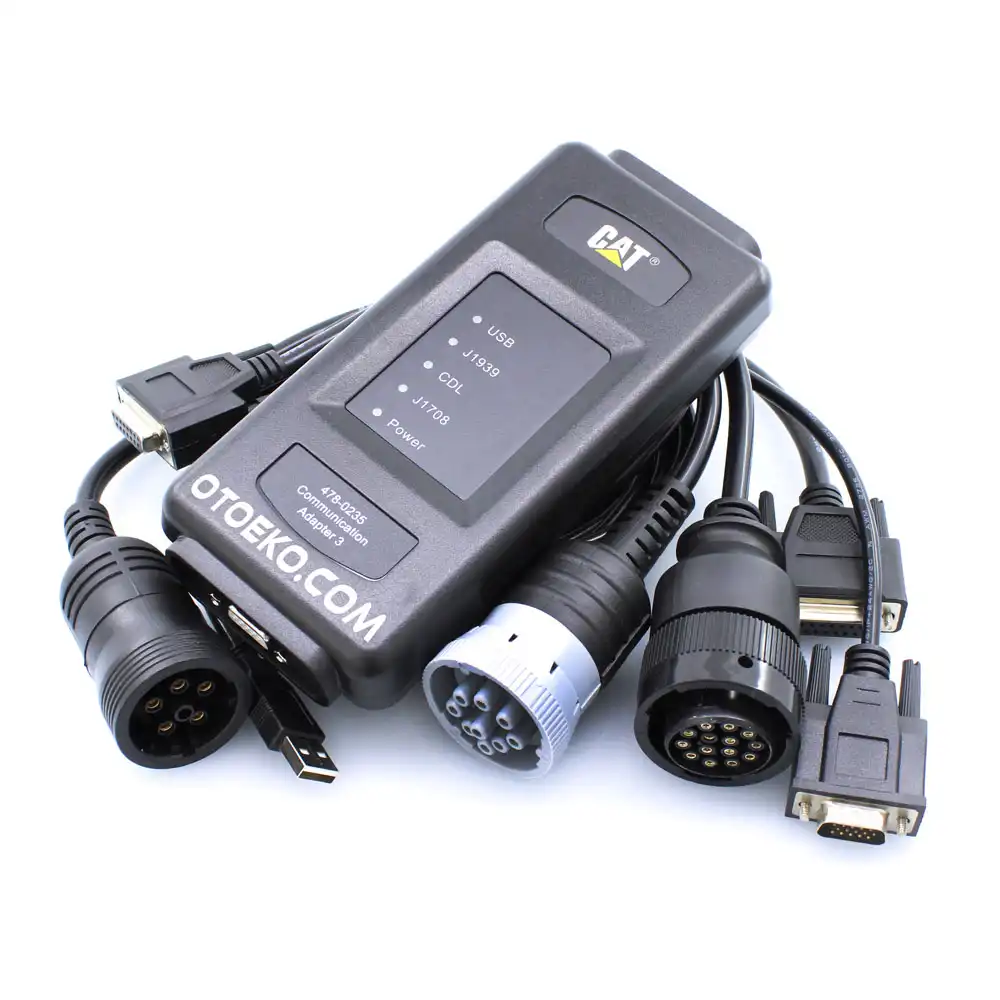

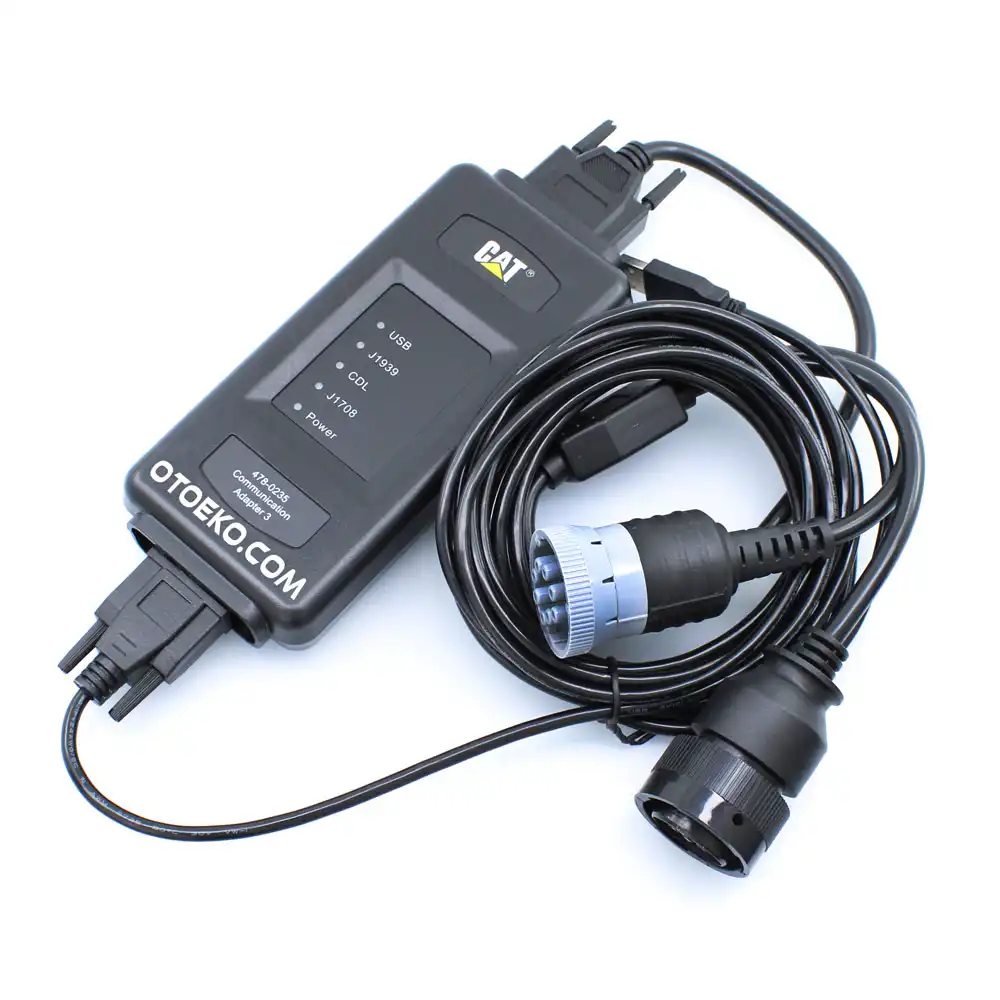

- 1 × Caterpillar CAT Comm Adapter 4 (ET4 · 478-0235) Ana Ünitesi

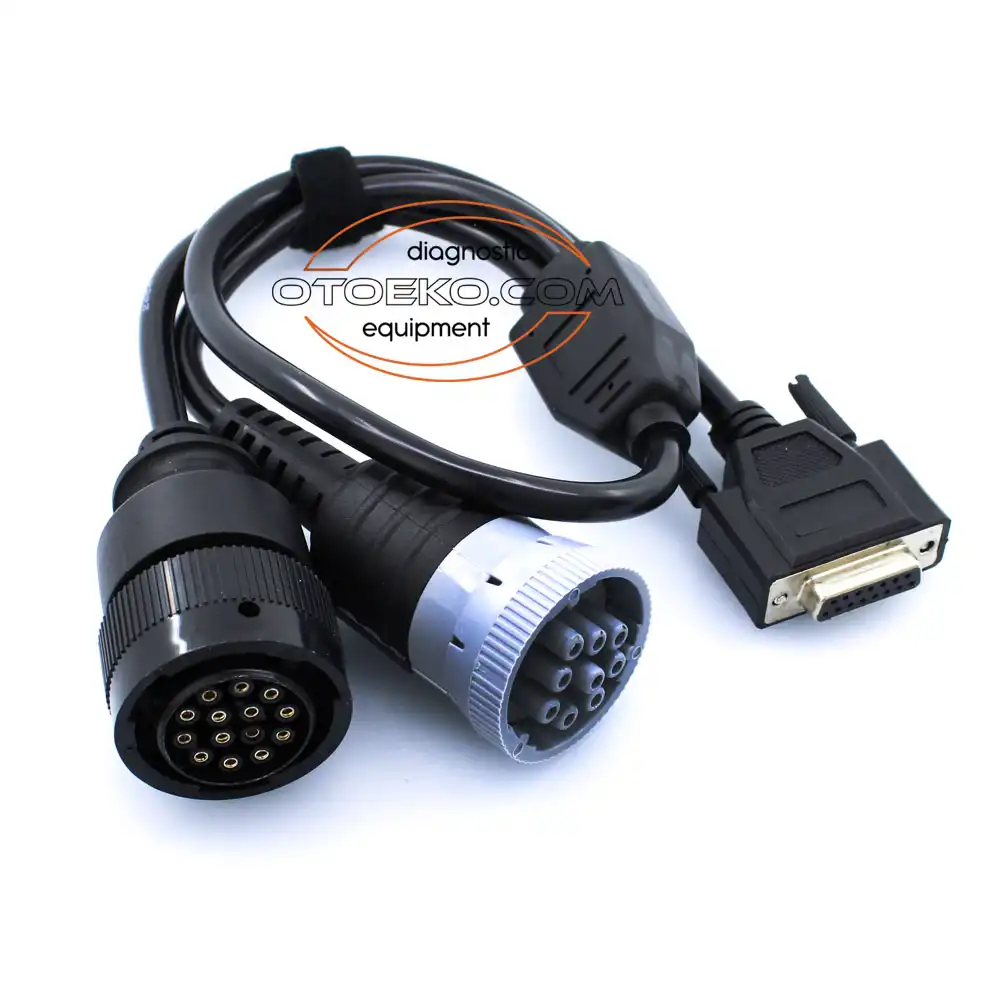

- 1 × 9-Pin + 14-Pin Birleşik Ağır Hizmet Makine Bağlantı Kablosu (Y-Kablo)

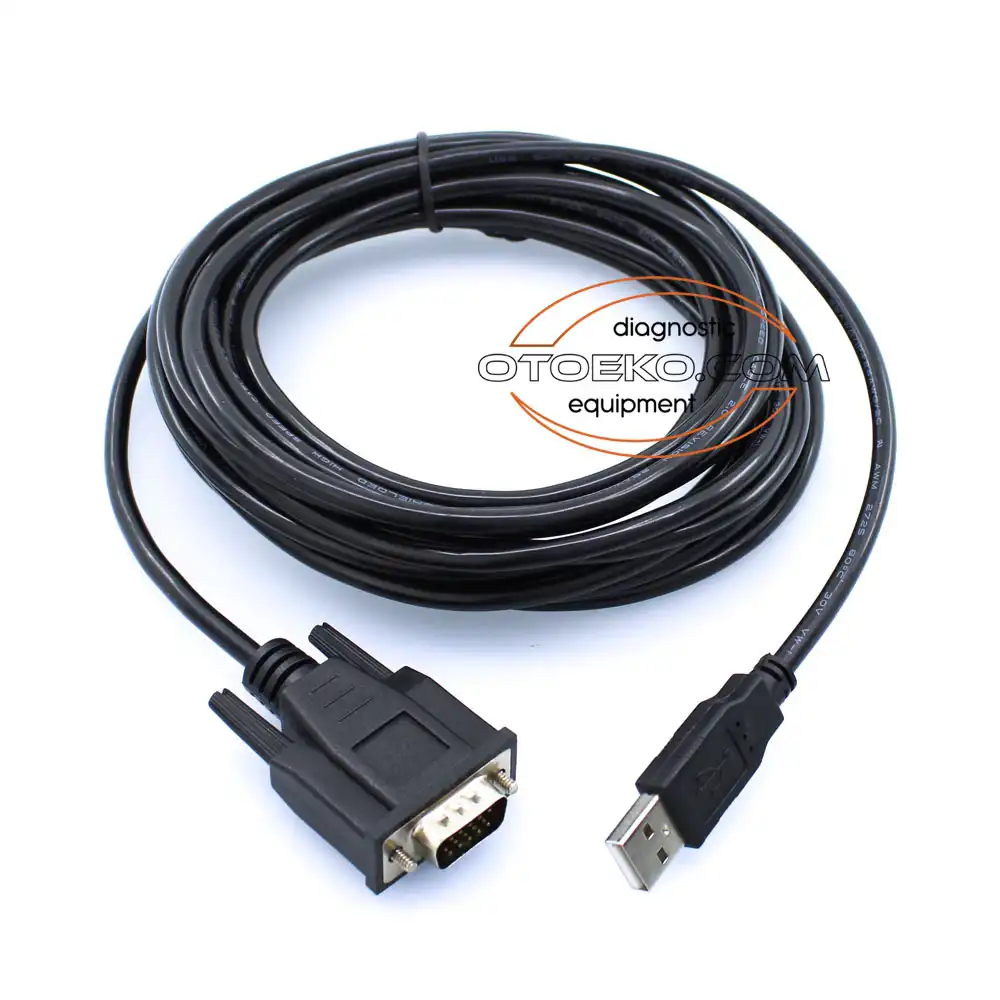

- 1 × Kilitli USB Bilgisayar Bağlantı Kablosu
- 1 × Darbeye Dayanıklı Özel Saha Taşıma Çantası (Not: Yazılım paketi dahil değildir, ayrı satılır)
6 Ay Resmi Otoeko Türkiye Garantisi
Caterpillar CAT Comm Adapter 4 (ET4 · 478-0235), sadece fabrikasyon üretim hatalarına karşı 6 Ay süreyle resmi Otoeko Türkiye garantisi ve teknik destek güvencesi altındadır.
Sık Sorulan Sorular
Ustalarımızın ve servislerimizin Caterpillar CAT Comm Adapter 4 (ET4 · 478-0235) hakkında en çok merak ettiği teknik sorular.
CAT ET 4 ile CAT ET 3 arasındaki temel fark nedir?
CAT ET 4 (478-0235), daha hızlı işlemci ve çift J1939 CAN + CDL iletişim mimarisine sahiptir; yeni nesil CAT makinelerde ECM tarama ve WinFlash yazılım yükleme işlemlerini çok daha hızlı tamamlar.
Hangi Caterpillar makineleri ve motorları destekler?
Ekskavatör (320, 330, 336, 349 vb.), yükleyici (950, 966, 980), dozer, greyder, kaya kamyonu, Perkins/CAT endüstriyel motorlar, jeneratörler ve marin motorların tamamını destekler.
Kutu içeriğinden hangi bağlantı kabloları çıkıyor?
Hem eski/standart 9-Pin yuvarlak soketleri hem de yeni nesil 14-Pin yuvarlak CAT soketlerini tek gövdede sunan ağır hizmet Y-kablosu ve USB kablosu çıkmaktadır.
Enjektör Trim kodu ve WinFlash programlama yapıyor mu?
Evet, CAT ET yazılımı üzerinden enjektör .trm dosyası yükleme, e-Trim kodlama ve WinFlash ile ECM flashlama işlemlerini eksiksiz destekler.
CAT ET yazılımı fiyata dahil mi?
Bu paket CAT ET 4 donanım ve kablo setini içerir. CAT ET yazılım kurulumu ve hazır dizüstü bilgisayar setleri için mağazamızdaki diğer opsiyonları inceleyebilirsiniz.
Garanti süresi ne kadardır?
Cihaz 6 ay resmi Otoeko Türkiye donanım garantisi ve teknik destek güvencesi altındadır.
