CUMMINS INLINE 6 · RP1210 ENDÜSTRİYEL MOTOR TEŞHİS ADAPTÖRÜ
Cummins INLINE 6 Ağır Vasıta, İş Makinesi ve Jeneratör Arıza Tespit Cihazı
Cummins motorlu her türlü ticari araç, iş makinesi ve güç ünitesinde ECM kalibrasyonu, VGT turbo ayarı, enjektör testi ve emisyon (DPF/SCR) teşhisini yetkili servis hassasiyetiyle gerçekleştirin.
- INSITE & Calterm Uyumlu
- J1939 / J1708 / RP1210
- Tam Kablo Seti · 6 Ay Garanti
Profesyonel Atölye Standartlarında Mühendislik
Cummins INLINE 6 Data Link Adapter, yoğun servis temposunda hız, doğruluk ve kararlılık sağlamak üzere geliştirildi.
Cummins INSITE ve Calterm ile Tam Entegrasyon
Aktif/pasif hata kodlarını (Fault Codes) şemalı açıklamalarıyla okur, INCAL kalibrasyon dosyalarıyla ECM beynini yeniden programlar ve motor özellik/parametre ayarlarını değiştirir.
VGT Turbo, Enjektör, EGR ve DPF/SCR Emisyon Testleri
Elektronik VGT turbo aktüatör kurulum/kalibrasyonu, silindir sıkıştırma ve enjektör kesme (Cut-out) testi, DPF rejenerasyonu ve AdBlue/NOx dozajlama testlerini yürütür.
Kamyon, İş Makinesi, Jeneratör ve Marine Kapsamı
BMC, Ford Cargo, Otokar, Temsa, DAF, Dodge Ram, Hyundai/Komatsu/Hitachi ekskavatörler ve Cummins Onan jeneratörlerdeki tüm Core-I, Core-II ve CM serisi ECM'leri destekler.
TMC RP1210A/B Çoklu Yazılım Desteği ve Zengin Kablo Seti
RP1210 standardı sayesinde yalnızca Cummins yazılımlarıyla değil, Allison şanzıman, Bendix/WABCO EBS ve Detroit/CAT yazılımlarıyla da iletişim kurabilir.
YETKİLİ SERVİS KALİTESİNDE MOTOR VE ECM YÖNETİMİ
ISB, ISC, ISL, ISM, ISX ve Q-Serisi Endüstriyel Motorlara Doğrudan Erişim
Cummins motorların üzerindeki CM570, CM850, CM870, CM871, CM2150, CM2250, CM2350 ve CM2880 dahil tüm Elektronik Kontrol Modüllerine (ECM) saniyeler içinde bağlanır.
- ECM kalibrasyon güncelleme (INCAL) ve şifre sıfırlama/parametre yönetimi
- Azami araç hızı, rölanti devri, PTO devri ve Cruise Control parametrelerini ayarlama
- Sürüş bilgi kayıtları (Trip Information), yakıt tüketim analizi ve motor çalışma saati okuma
KRİTİK AKTÜATÖR VE EMİSYON KALİBRASYONLARI
VGT Turbo Kurulumu, Enjektör Kodlama ve Aftertreatment Testleri
Parça değişimi sonrasında motorun sağlıklı çalışması için zorunlu olan tüm adaptasyon ve dinamik testleri tek ekrandan yönetin.
- Elektronik VGT (Değişken Geometrili Turbo) aktüatör tanıtma ve strok kalibrasyonu
- Enjektör trim/barkod kodlama, silindir kesme (Cut-out) ve yüksek basınç yakıt kaçağı testi
- DPF sabit rejenerasyonu, diferansiyel basınç sıfırlama, EGR valf testi ve SCR/DEF pompa testi
SAHA KOŞULLARINA DAYANIKLI KOMPLE KABLO PAKETİ

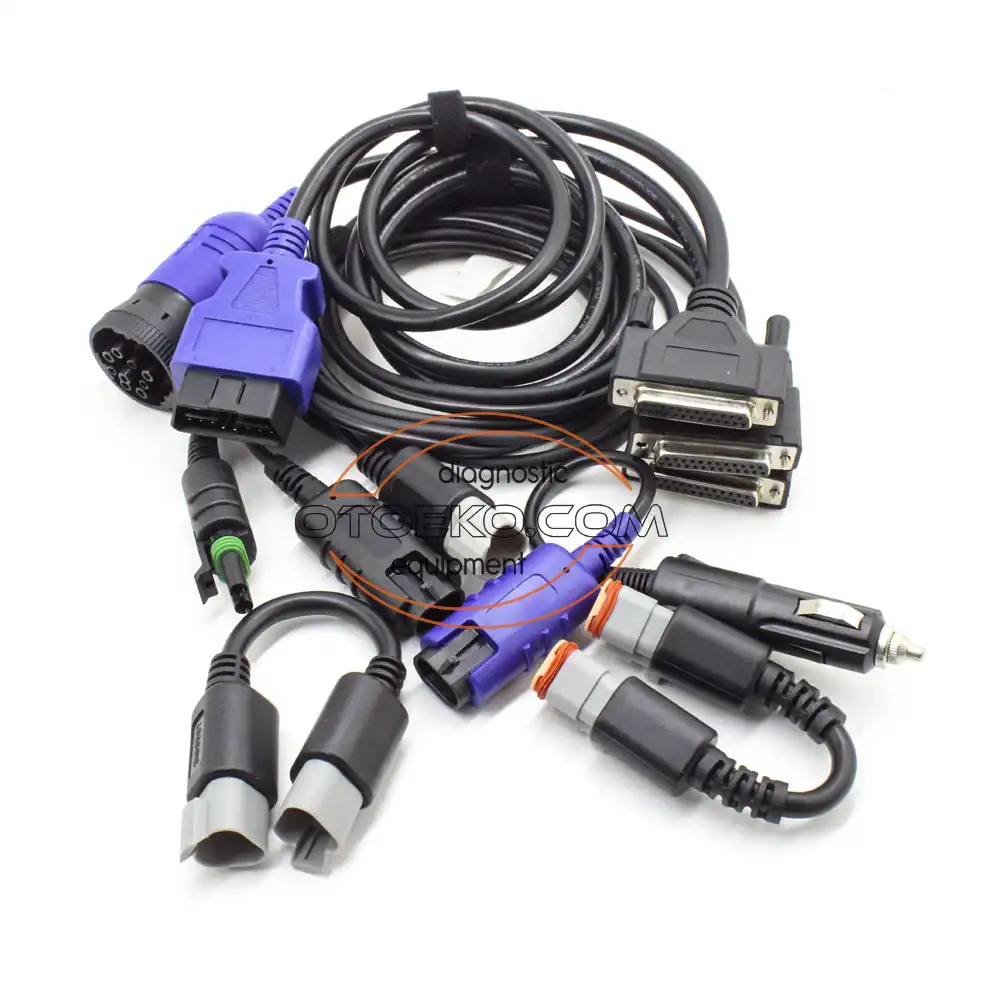

9-Pin Deutsch, 3-Pin Deutsch ve 16-Pin OBD2 Adaptörleriyle Tam Set
Hem karayolu kamyon/otobüslerine hem de motor bloğu üzerinde 3-pin Deutsch soketi bulunan iş makineleri ve jeneratörlere ek kablo aramadan bağlanın.
- Kilitli USB veri kablosu ile sarsıntıda kopmayan güvenli PC bağlantısı
- 9-Pin J1939/J1708 ağır vasıta kablosu, 16-Pin OBD2 kablosu ve 3-Pin/2-Pin güç/kablo adaptörü
- Darbeye dayanıklı özel taşıma çantası ve 6 ay resmi Otoeko donanım garantisi
Detaylı Görsel ve Uygulama Galerisi

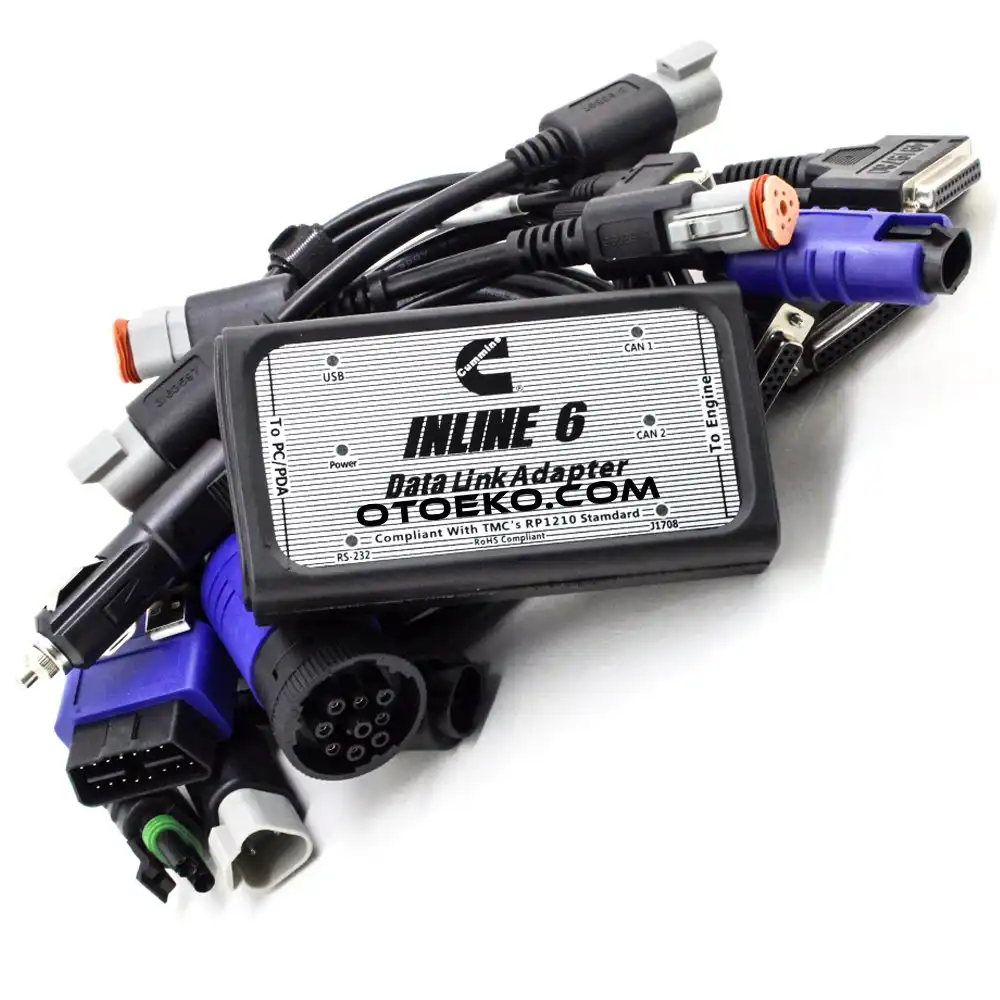

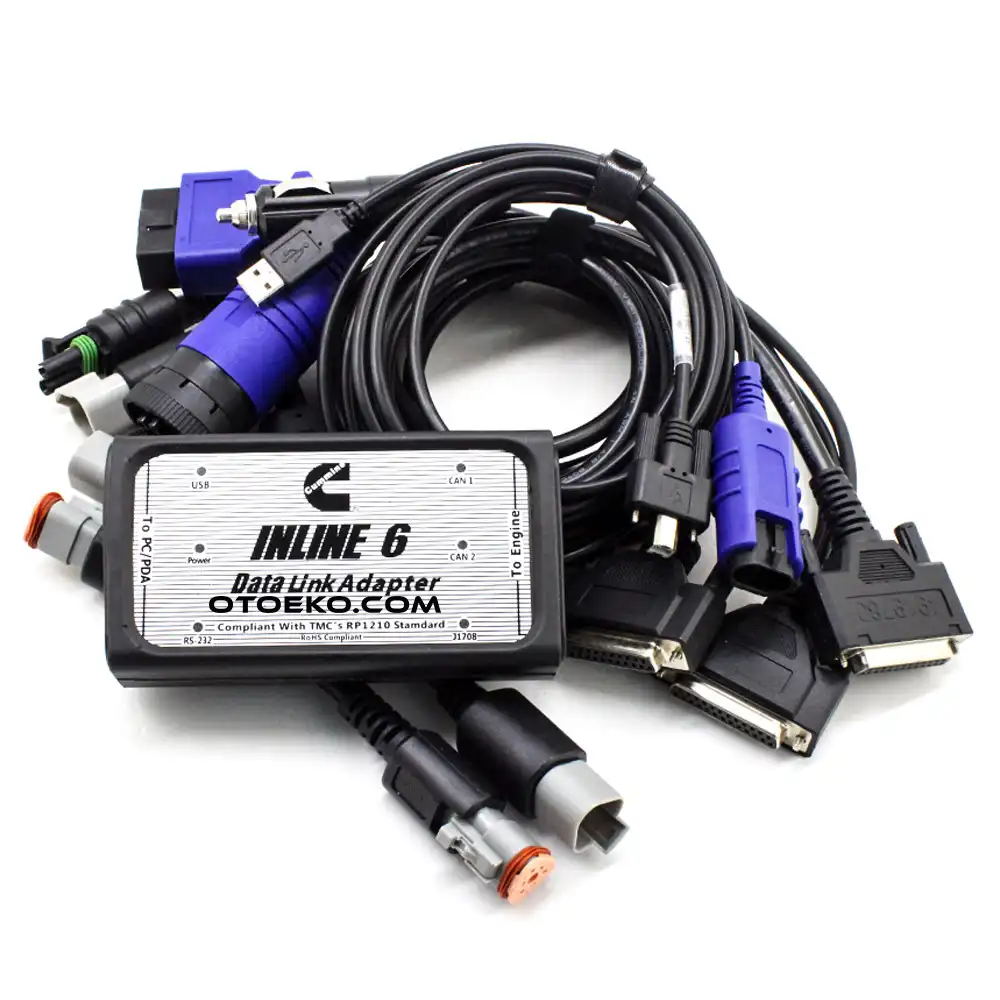

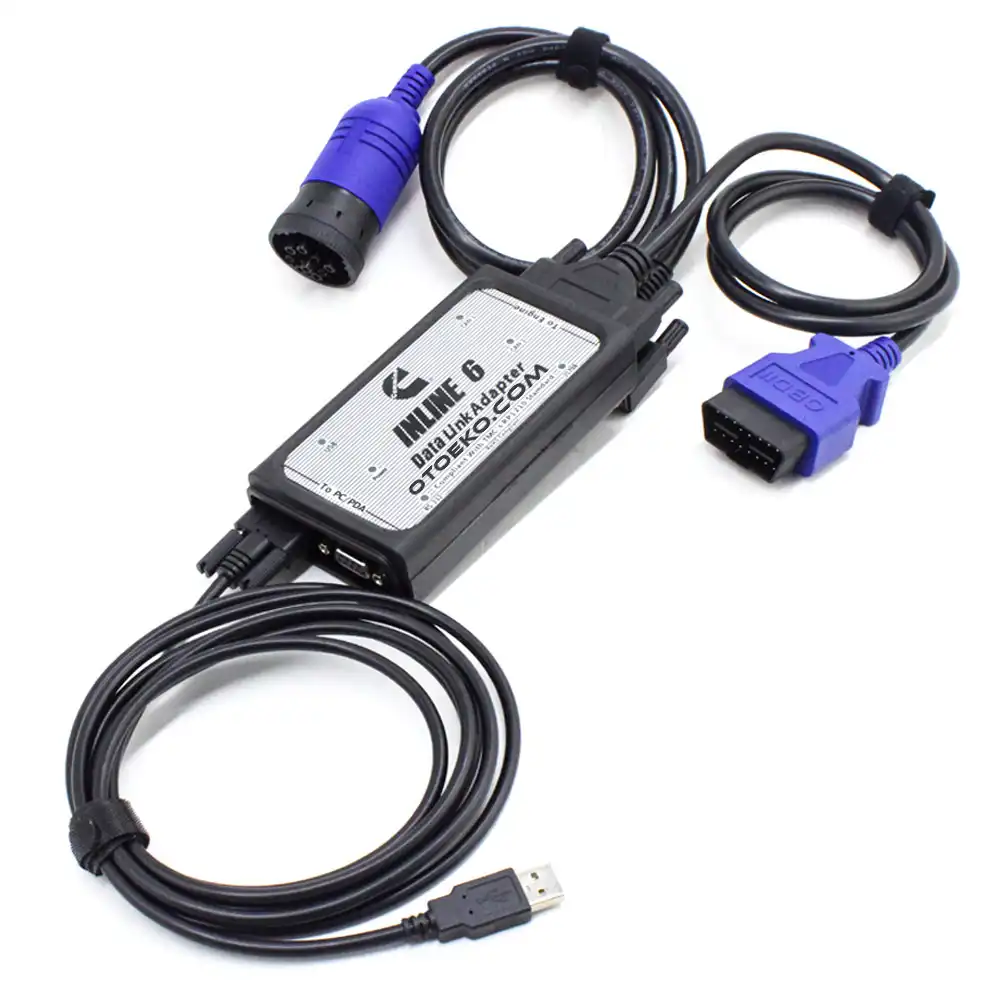

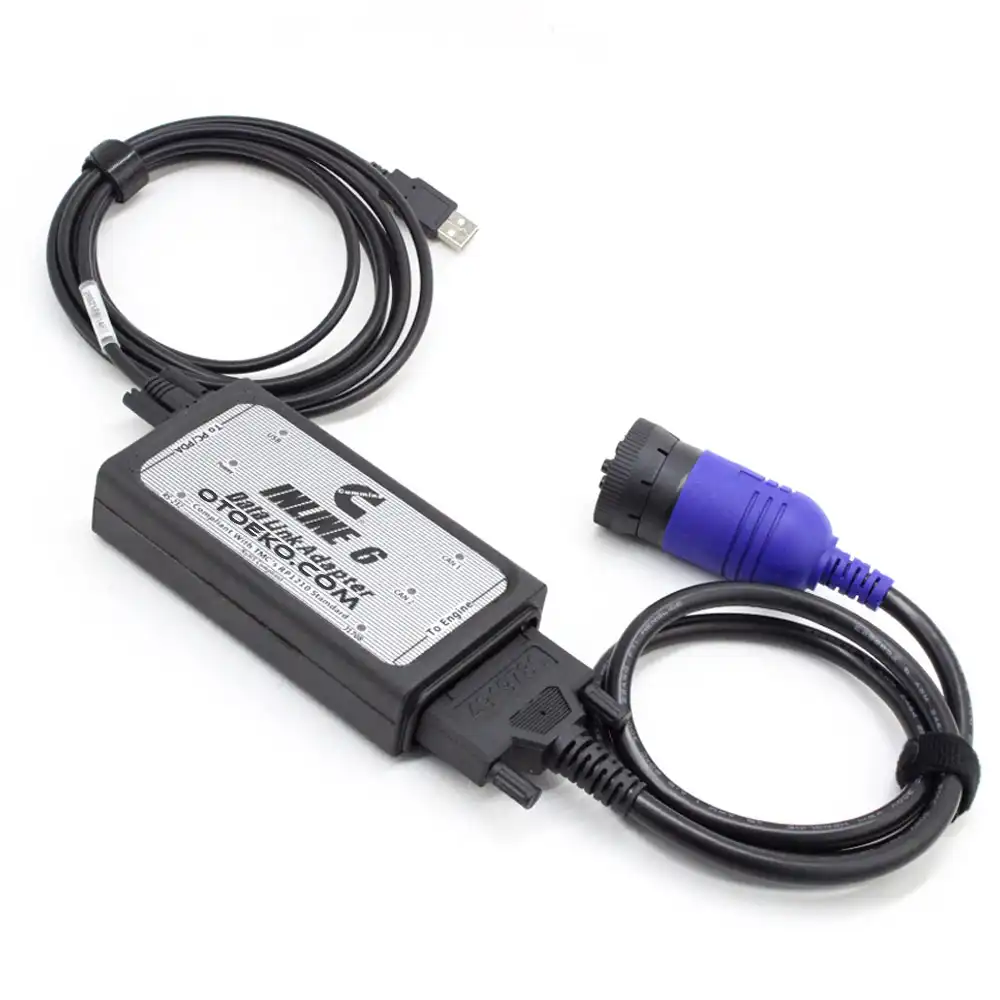

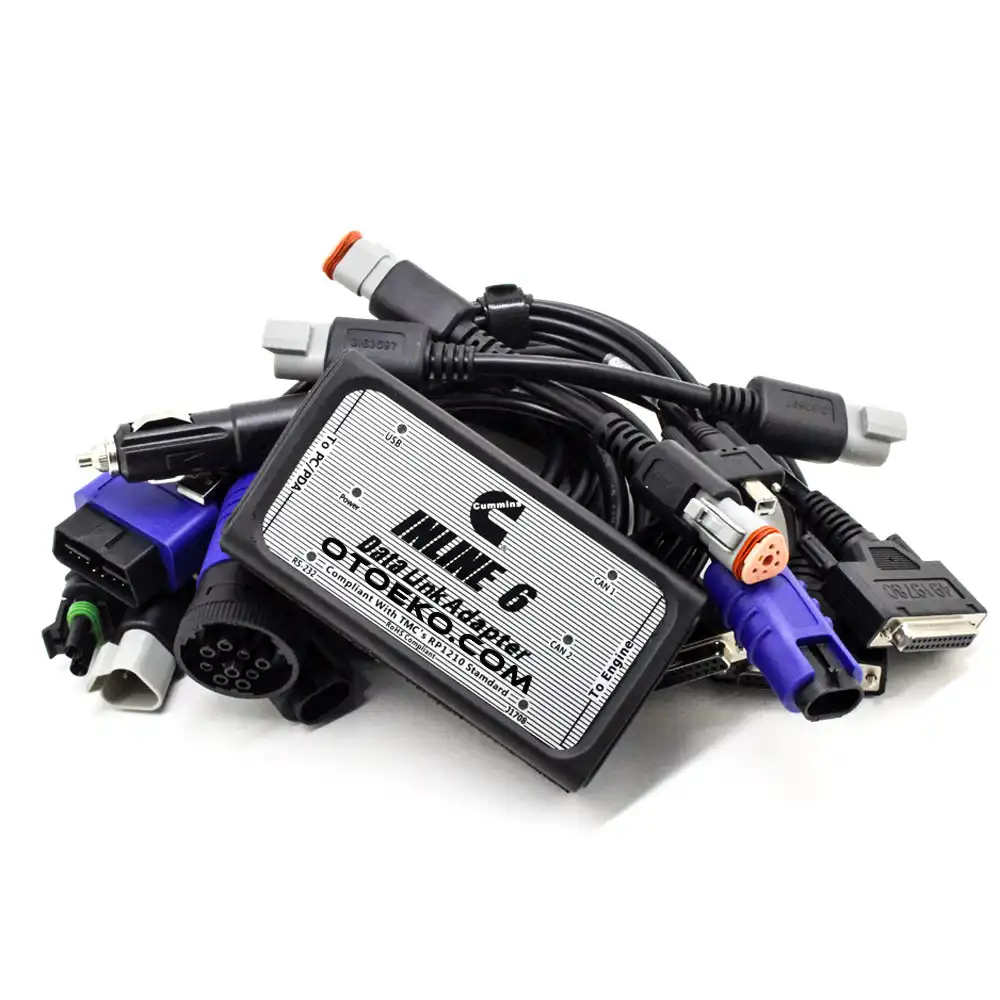

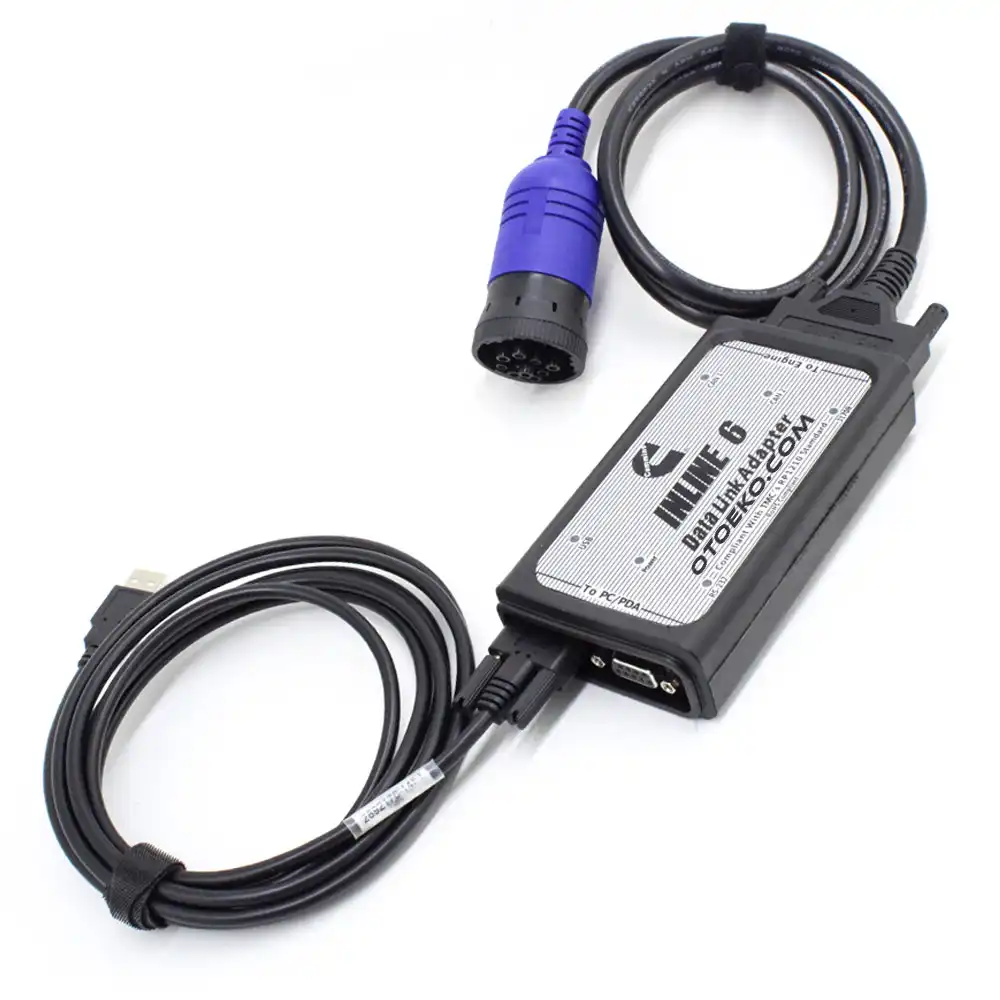

Cummins INLINE 6 Data Link Adapter modelinin tüm yapısal detayları ve ekran/donanım görünümleri.
Teknik Özellikler ve Sistem Parametreleri
Üretici verileriyle doğrulanmış tam kapsamlı teknik tablo.
| Marka / Model | Cummins INLINE 6 Data Link Adapter (P/N 2892092) |
|---|---|
| İşlemci & Bellek | Freescale 140 MHz 32-Bit İşlemci · 2 MB Flash / 1 MB SRAM |
| Desteklenen Protokoller | SAE J1939 (250K/500K), SAE J1708 / J1587, ISO 15765 CAN |
| API Standardı | TMC RP1210A / RP1210B Tam Uyumlu |
| Uyumlu Yazılımlar | Cummins INSITE, Calterm, INCAL, PowerSpec, Allison DOC |
| PC Bağlantı Portları | USB 2.0 Full-Speed + RS-232 DB9 Seri Port |
| Araç Besleme Voltajı | DC 8V – 50V (12V ve 24V Sistemlerle Tam Uyumlu) |
|---|---|
| Çalışma Sıcaklığı | -40°C ile +85°C Endüstriyel Saha Standardı |
| Durum Göstergeleri | 6 Adet Dahili LED (Güç, USB, RS232, J1939, J1708, Hata) |
| Uyumlu İşletim Sistemi | Windows 10 / Windows 11 (32-Bit & 64-Bit) |
| Kutu Notu | Donanım ve Tam Kablo Seti (Yazılım Ayrı Satılır) |
| Garanti Süresi | 6 Ay Resmi Otoeko Türkiye Garantisi |
Atölye Uygulama ve Teşhis Rehberi
Adım adım standart kurulum ve servis uygulama prosedürü.
INLINE 6 Sürücü Kurulumu
Bilgisayarınıza Cummins INLINE 6 RP1210 sürücüsünü ve INSITE/Calterm yazılımını kurun.
Uygun Soket ile Motor Bağlantısı
Araca göre 9-Pin Deutsch, 16-Pin OBD2 veya motor üzerindeki 3-Pin Deutsch kablosunu bağlayıp USB'yi bilgisayara takın.
ECM Tanıma ve Hata Analizi
INSITE üzerinden ECM bağlantısını başlatın; aktif/pasif arıza kodlarını ve şemalı çözüm adımlarını inceleyin.
Test, Kalibrasyon ve Parametre Kaydı
Enjektör kesme, VGT turbo kalibrasyonu, DPF rejenerasyonu veya ECM parametre/kalibrasyon yükleme işlemini tamamlayın.
Teknik Kapasite ve Operasyonel Avantajlar
Servis süreçlerinde hız ve doğruluk sağlayan temel teknik yetkinlikler.
Temel Servis Gereksinimleri
- Üniversal ağır vasıta cihazları Cummins ECM kalibrasyonu (INCAL) ve Calterm çalıştıramaz
- Eski nesil INLINE 5 adaptörler 500 kbps J1939 yüksek hızlı motor beyinlerinde yavaştır
- Standart cihazlarda 3-pin motor üstü jeneratör/iş makinesi bağlantı kabloları bulunmaz
- VGT elektronik turbo aktüatör kurulumu üniversal cihazlarla çoğu zaman yarım kalır
Cummins INLINE 6 Data Link Adapter Çözümü
- Cummins INSITE, INCAL ve Calterm mühendislik yazılımlarıyla %100 doğal uyum sağlar
- 140 MHz işlemcisiyle 500K J1939 hatlarında hızlı ECM okuma ve güvenli flashlama yapar
- Kutusundan 9-Pin, OBD2 ve 3-Pin/2-Pin jeneratör/iş makinesi kabloları tam set çıkar
- VGT turbo kalibrasyonu, enjektör kodlama ve tüm parametre ayarlarını fabrika düzeyinde yapar
Kutu İçeriği — Kullanıma Hazır Paket
Sevkiyat öncesi kalite kontrolünden geçirilmiş paket içeriği.
- 1 × Cummins INLINE 6 Data Link Adapter Ana Ünitesi (P/N 2892092)

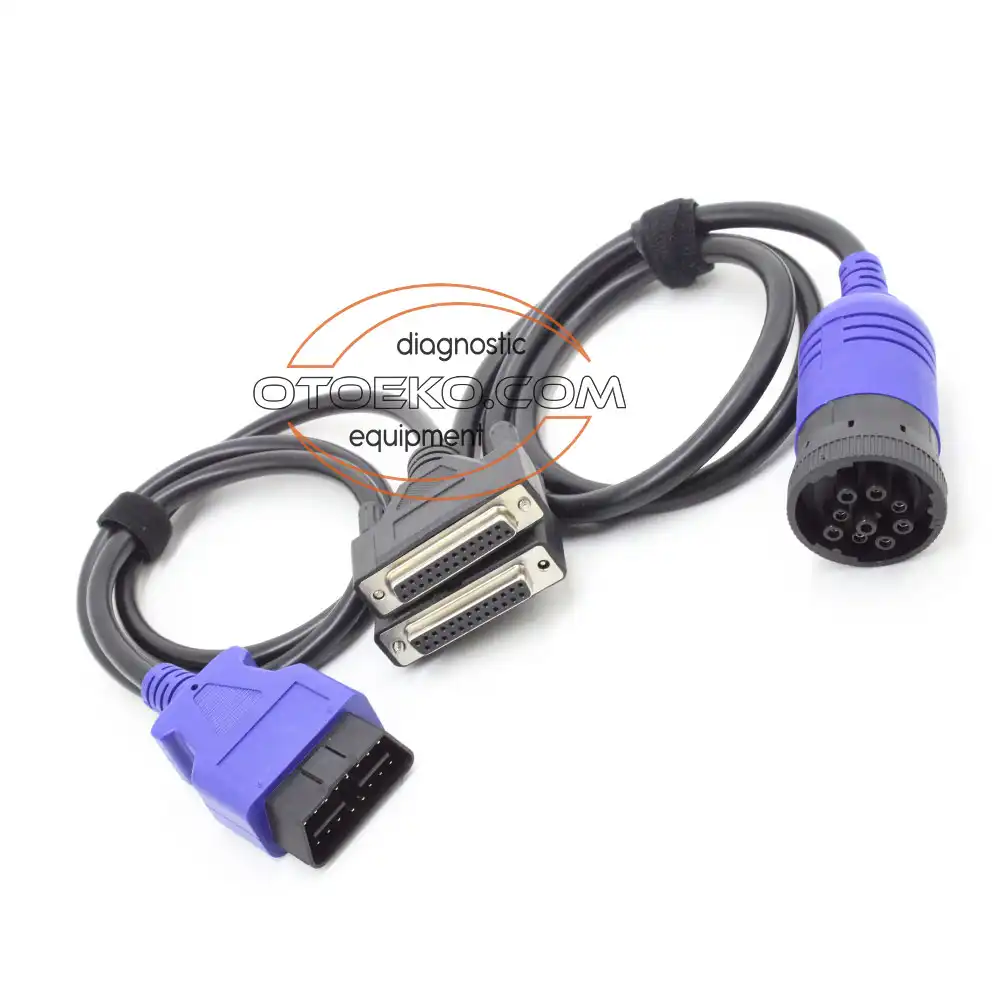

- 1 × DB26 – 9 Pin Deutsch Ağır Vasıta J1939/J1708 Bağlantı Kablosu

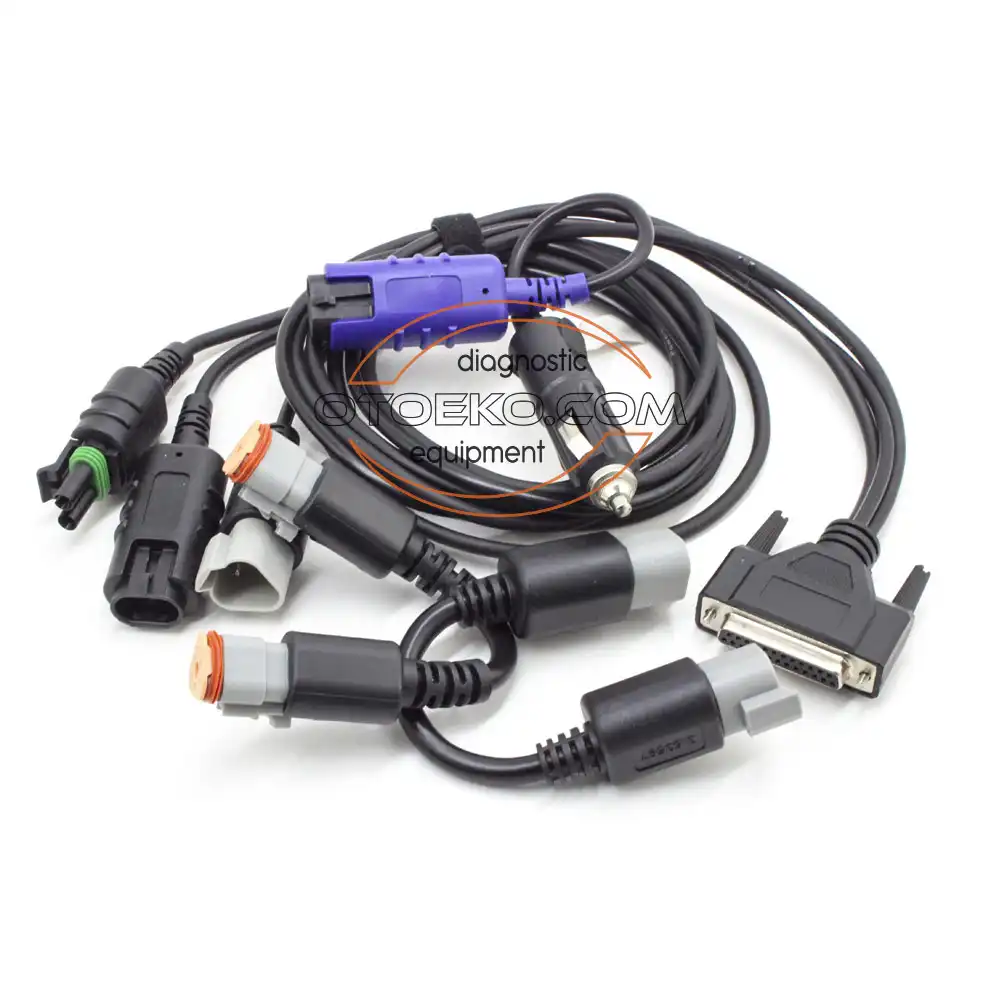

- 1 × 16 Pin OBD2 Adaptör Kablosu + 3 Pin Deutsch (Jeneratör/İş Makinesi) + 2 Pin Güç Kablosu
- 1 × Kilitli USB PC Bağlantı Kablosu ve Darbeye Dayanıklı Özel Taşıma Çantası (Yazılım ayrı satılır)
6 Ay Resmi Otoeko Türkiye Garantisi
Cummins INLINE 6 Data Link Adapter, sadece fabrikasyon üretim hatalarına karşı 6 Ay süreyle resmi Otoeko Türkiye garantisi ve teknik destek güvencesi altındadır.
Sık Sorulan Sorular
Ustalarımızın ve servislerimizin Cummins INLINE 6 Data Link Adapter hakkında en çok merak ettiği teknik sorular.
Cummins INLINE 6 hangi araç ve makinelerde çalışır?
Cummins motor kullanan tüm kamyon ve çekicilerde (Ford Cargo, BMC, DAF, Dodge Ram vb.), otobüslerde (Otokar, Temsa, Güleryüz), iş makinelerinde (Hyundai, Komatsu, Liugong, Kawasaki), deniz motorlarında ve Cummins jeneratörlerde çalışır.
Kutu içeriğine INSITE veya Calterm yazılımı dahil mi?
Bu paket INLINE 6 donanımını, tüm bağlantı kablolarını ve taşıma çantasını içerir. Yazılım + Laptop hazır setimiz (OTO0262) veya tekil INSITE/Calterm yazılım paketlerimiz (YAZ18 / YAZ71) ayrıca tercih edilebilir.
VGT turbo kalibrasyonu ve enjektör kodlama yapar mı?
Evet, INSITE yazılımı üzerinden yeni takılan elektronik VGT turbo aktüatörünün kalibrasyonunu ve Common Rail enjektör kodlama/kesme testlerini eksiksiz yapar.
Allison şanzıman veya WABCO fren sistemlerine de bağlanır mı?
Evet, cihaz TMC RP1210A/B standardını desteklediği için Allison DOC, Bendix ACom ve WABCO Toolbox gibi RP1210 uyumlu ağır vasıta yazılımlarıyla da çalışır.
Jeneratör ve ekskavatörlerdeki 3-pin sokete bağlanmak için kablo var mı?
Evet, motor bloğu üzerindeki 3-pin Deutsch CAN soketine bağlanmak için gereken adaptör ve akü besleme kablosu çanta içeriğine dahildir.
Garanti süresi ne kadardır?
Cummins INLINE 6 donanım seti 6 ay resmi Otoeko Türkiye garantisi altındadır.
