Autel • DAF 16 Pin Adapter

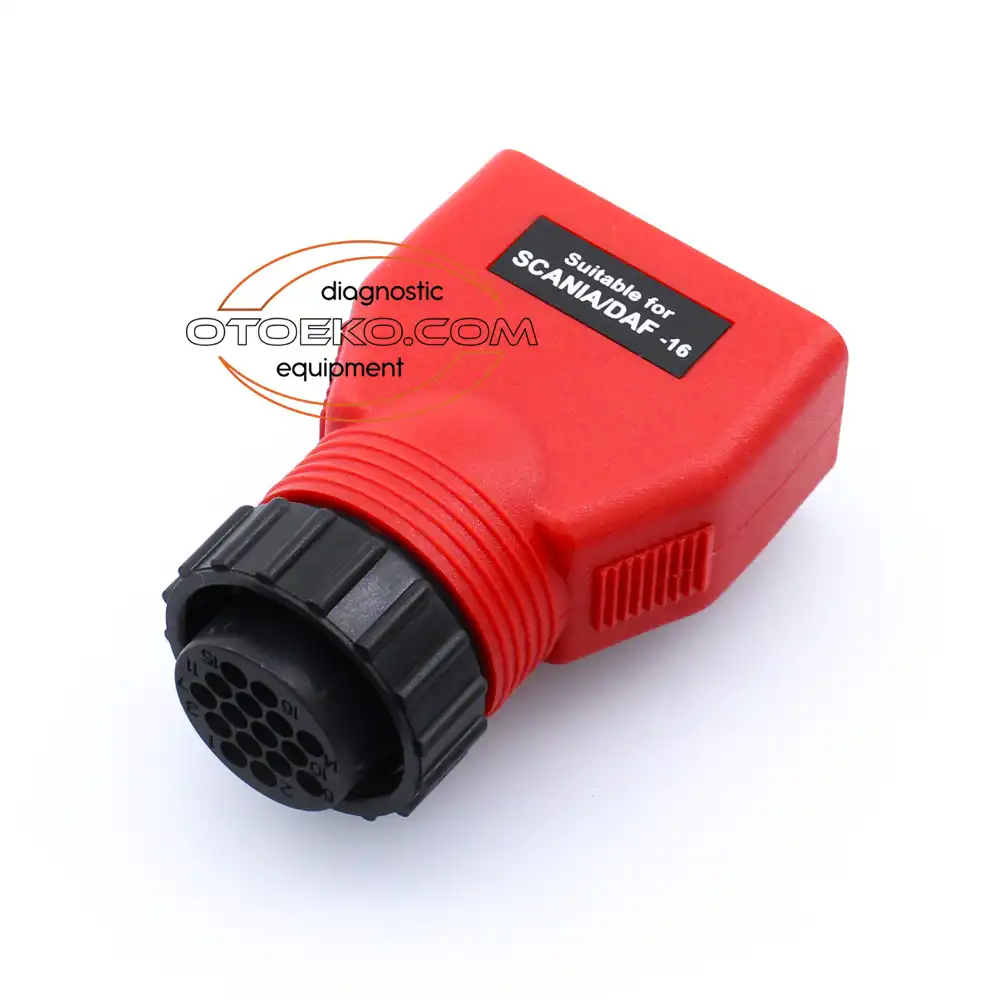

Autel DAF 16 Pin Yuvarlak – OBD2 16 Pin Ağır Vasıta Arıza Tespit Dönüştürücü Adaptör Soketi (DAF-16 / XF95 / CF / LF)
Autel DAF 16 Pin Yuvarlak – OBD2 16 Pin Ağır Vasıta Arıza Tespit Dönüştürücü Adaptör Soketi (DAF-16 / XF95 / CF / LF)
- DAF 16 Pin Adapter
- Autel
Profesyonel Atölye Standartlarında Mühendislik
DAF 16 Pin Adapter, yoğun servis temposunda hız, doğruluk ve kararlılık sağlamak üzere geliştirildi.
Orijinal Autel DAF-16 Multiplexer Pinout
DAF’a özgü +24V, şase, çoklu K-Line ve CAN-Bus hatlarını Autel ağır vasıta VCI röle matriksine hatasız şekilde eşleştirir.
UPEC/DMCI, EBS, ECAS & AS-Tronic Erişimi
Motor enjektör/pompa testleri, EBS fren arızaları, ECAS körük seviye kalibrasyonu, ZF şanzıman ve VIC merkezi modül teşhisini açar.
Yekpare Kablosuz Blok Mimari
Kamyon kabinlerinde ayak altında ezilip kopan kablolu adaptörlerin aksine tek parça sağlam blok gövdeden oluşur.
Kablosuz Autel VCI ile Doğrudan Kullanım
Autel MaxiVCI / V200 Bluetooth soketinizi doğrudan adaptörün arkasına takarak kabin içinde kablo karmaşası olmadan çalışabilirsiniz.
MİMARİ & DONANIM

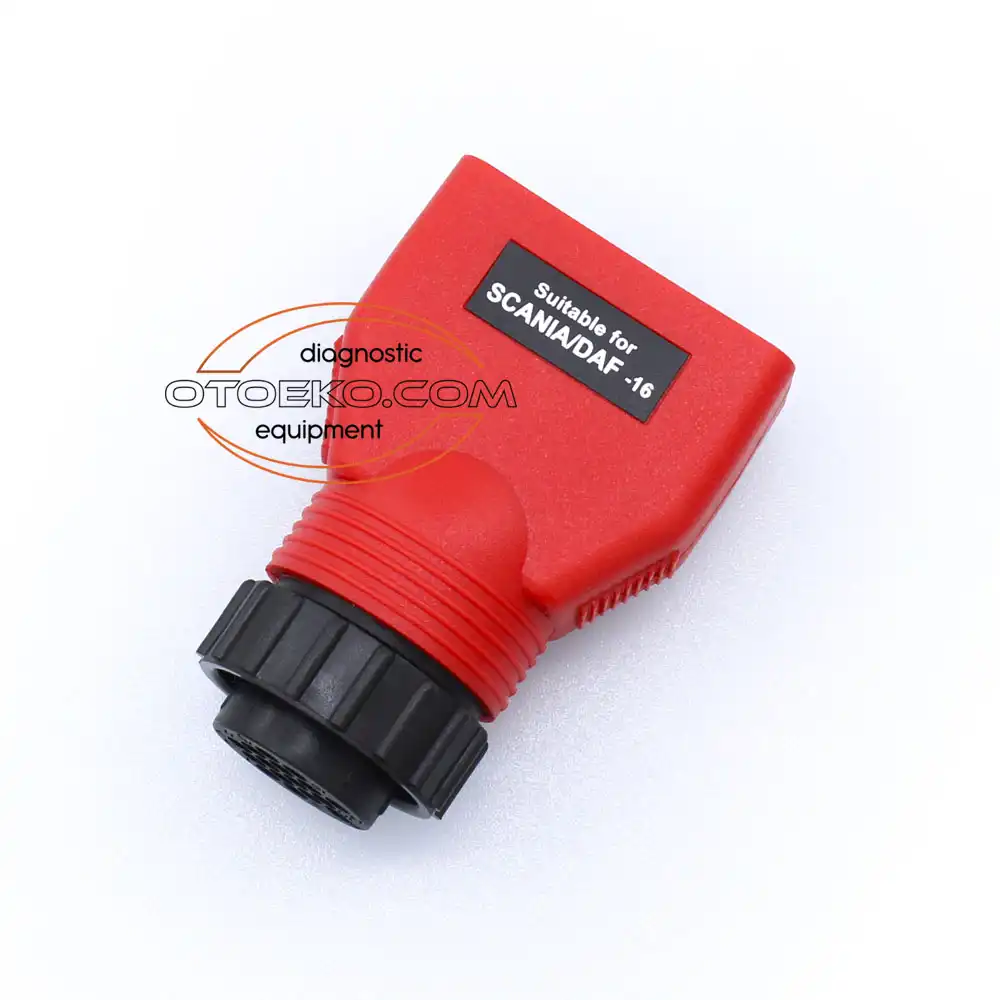

Orijinal Autel DAF-16 Multiplexer Pinout
DAF’a özgü +24V, şase, çoklu K-Line ve CAN-Bus hatlarını Autel ağır vasıta VCI röle matriksine hatasız şekilde eşleştirir.
- Adaptör Modeli: Autel DAF-16 (16-Pin Yuvarlak -> 16-Pin OBD2 Ağır Vasıta Adaptörü)
- Araç Tarafı Konnektör: DAF Özel 16-Pin Yuvarlak (Dairesel) Teşhis Soketi
- Cihaz Tarafı Konnektör: SAE J1962F 16-Pin Standart Dişi OBD2 Portu
- Desteklenen Protokoller: DAF Çoklu K-Line (ISO9141 / KWP2000) & CAN-Bus İletişimi
TEŞHİS & PERFORMANS

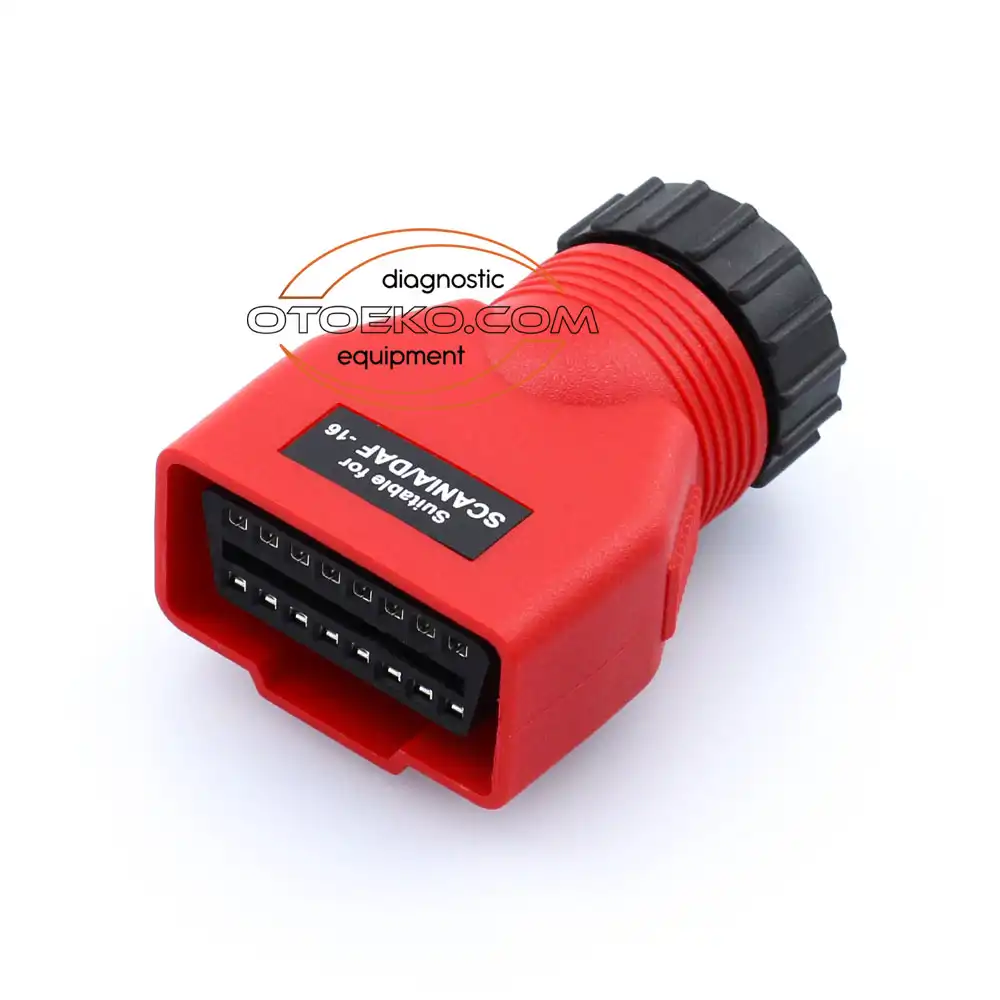

UPEC/DMCI, EBS, ECAS & AS-Tronic Erişimi
Motor enjektör/pompa testleri, EBS fren arızaları, ECAS körük seviye kalibrasyonu, ZF şanzıman ve VIC merkezi modül teşhisini açar.
- Gövde Yapısı: Yekpare Endüstriyel ABS / PA66 (Autel Kırmızı / Siyah Tasarım)
- Çalışma Voltajı: 24V DC Ağır Vasıta Elektrik Sistemleri
- Pin Kaplaması: Oksitlenme Karşıtı Altın Kaplama Kontaklar
- Uyumluluk: Autel MaxiSys CV Ana Kablosu ve 24V Kablosuz Bluetooth VCI Üniteleri
UYGULAMA & UYUMLULUK

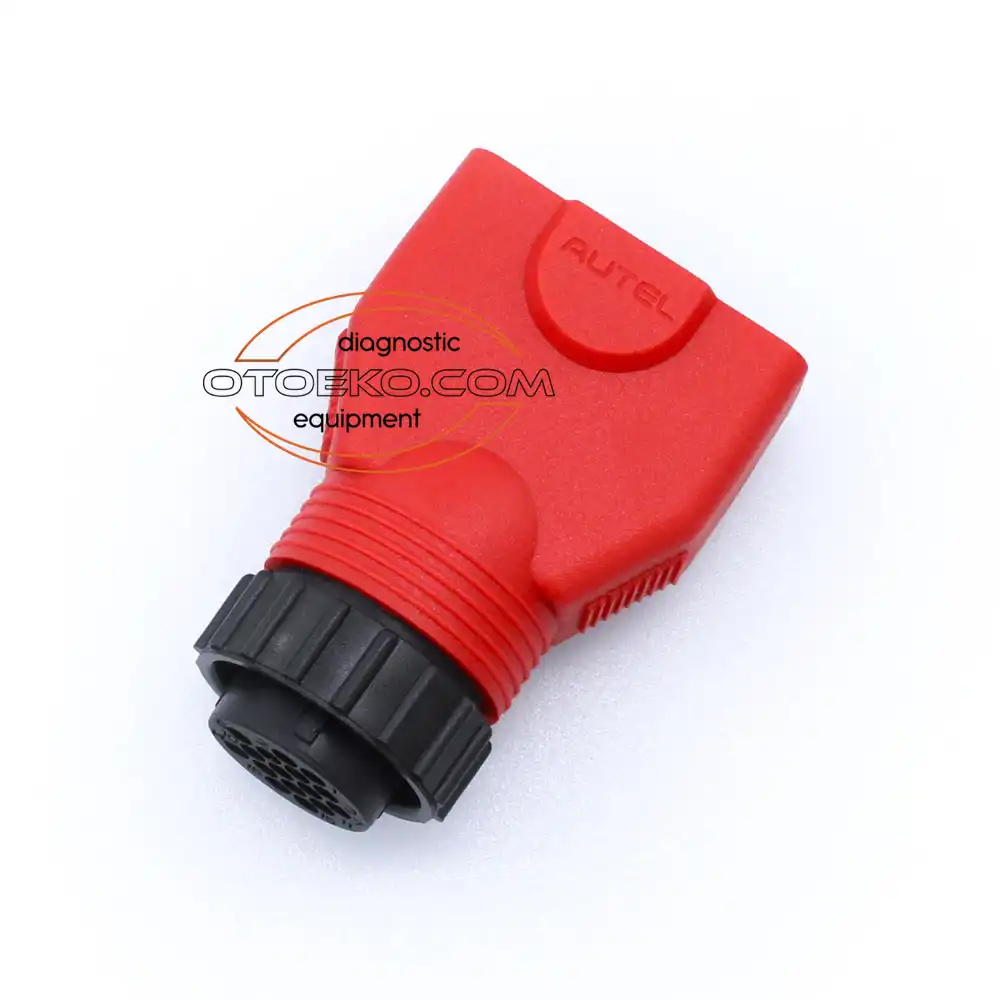

Yekpare Kablosuz Blok Mimari
Kamyon kabinlerinde ayak altında ezilip kopan kablolu adaptörlerin aksine tek parça sağlam blok gövdeden oluşur.
Detaylı Görsel ve Uygulama Galerisi
DAF 16 Pin Adapter modelinin tüm yapısal detayları ve ekran/donanım görünümleri.
Teknik Özellikler ve Sistem Parametreleri
Üretici verileriyle doğrulanmış tam kapsamlı teknik tablo.
| Adaptör Modeli | Autel DAF-16 (16-Pin Yuvarlak -> 16-Pin OBD2 Ağır Vasıta Adaptörü) |
|---|---|
| Araç Tarafı Konnektör | DAF Özel 16-Pin Yuvarlak (Dairesel) Teşhis Soketi |
| Cihaz Tarafı Konnektör | SAE J1962F 16-Pin Standart Dişi OBD2 Portu |
| Desteklenen Protokoller | DAF Çoklu K-Line (ISO9141 / KWP2000) & CAN-Bus İletişimi |
| Gövde Yapısı | Yekpare Endüstriyel ABS / PA66 (Autel Kırmızı / Siyah Tasarım) |
|---|---|
| Çalışma Voltajı | 24V DC Ağır Vasıta Elektrik Sistemleri |
| Pin Kaplaması | Oksitlenme Karşıtı Altın Kaplama Kontaklar |
| Uyumluluk | Autel MaxiSys CV Ana Kablosu ve 24V Kablosuz Bluetooth VCI Üniteleri |
Atölye Uygulama ve Teşhis Rehberi
Adım adım standart kurulum ve servis uygulama prosedürü.

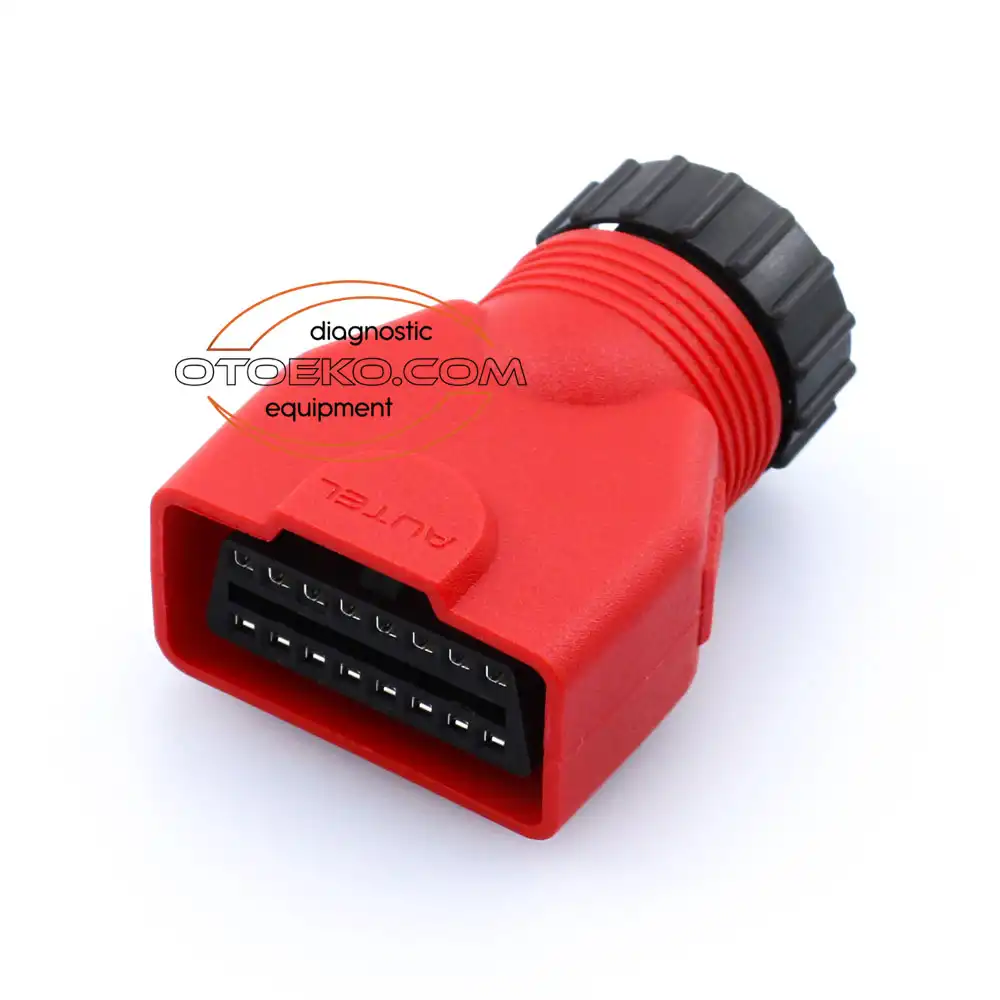

Kutu İçeriği — Kullanıma Hazır Paket
Sevkiyat öncesi kalite kontrolünden geçirilmiş paket içeriği.
{"tr":"6 Ay Garanti","en":"6 Month Warranty","ar":"ضمان 6 أشهر"} Resmi Otoeko Türkiye Garantisi
DAF 16 Pin Adapter, sadece fabrikasyon üretim hatalarına karşı {"tr":"6 Ay Garanti","en":"6 Month Warranty","ar":"ضمان 6 أشهر"} süreyle resmi Otoeko Türkiye garantisi ve teknik destek güvencesi altındadır.
Sık Sorulan Sorular
Ustalarımızın ve servislerimizin DAF 16 Pin Adapter hakkında en çok merak ettiği teknik sorular.
Bu adaptör hangi DAF modellerinde kullanılır?
2006/2007 yılına kadar üretilen ve kabin içinde yuvarlak 16-pin teşhis soketi bulunan DAF 95XF, XF95, CF65, CF75, CF85, LF45 ve LF55 kamyon/çekicilerde kullanılır (XF105 ve sonrası standart OBD2 portuna geçmiştir).
Üzerine Autel Bluetooth VCI kutusu doğrudan takılır mı?
Evet! Arkasındaki standart 16-pin dişi OBD2 yuvasına hem Autel 24V kablosuz Bluetooth VCI kutularını hem de kablolu ana kabloyu doğrudan takabilirsiniz.
Scania-16 soketi ile DAF-16 soketi arasındaki fark nedir?
Her iki kamyon markası da dıştan birbirine çok benzeyen 16-pinli yuvarlak Deutsch soket kullanır ancak içteki güç ve K-Line pinlerinin sıralaması farklıdır. DAF araçlarda mutlaka üzerinde "DAF-16" yazan bu adaptör kullanılmalıdır.
DAF XF95 araçta körük kalibrasyonu (ECAS) ve EBS frenlere girer mi?
Evet, içerisindeki tüm multiplexer pinleri tam dolu olduğu için sadece motoru değil ECAS, EBS, AS-Tronic, Retarder ve VIC modüllerini de eksiksiz okur.
Autel CV çantasındaki orijinal yerine oturur mu?
Evet, orijinal Autel MaxiSys CV adaptör kalıbında üretildiği için çantanızdaki DAF-16 yuvasına birebir oturur.
Kablolu DAF 16-Pin dönüştürücü mü yoksa bu blok soket mi daha avantajlı?
Bu ürün kablo barındırmayan yekpare blok yapıda olduğu için kopma riski yoktur; eğer esnek kablolu tip arıyorsanız mağazamızdaki OTO0325 kodlu ürünü inceleyebilirsiniz.
