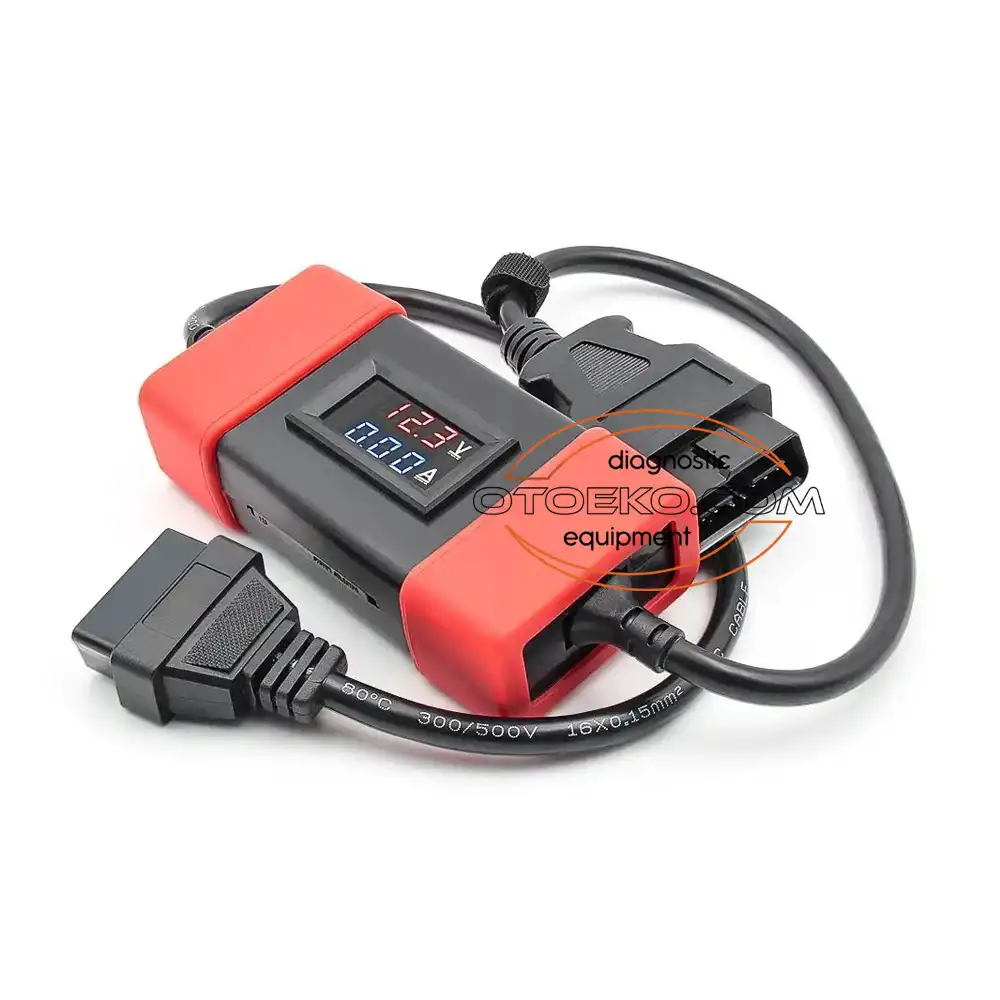

Launch X431 / DBScar / Thinkdiag 24V -> 12V Ağır Vasıta Kamyon OBD2 Voltaj Dönüştürücü ve Koruyucu Konvertör
Launch X431 / DBScar / Thinkdiag 24V -> 12V Ağır Vasıta Kamyon OBD2 Voltaj Dönüştürücü ve Koruyucu Konvertör
- 24/12V Konvertör
- Launch
Profesyonel Atölye Standartlarında Mühendislik
24/12V Konvertör, yoğun servis temposunda hız, doğruluk ve kararlılık sağlamak üzere geliştirildi.

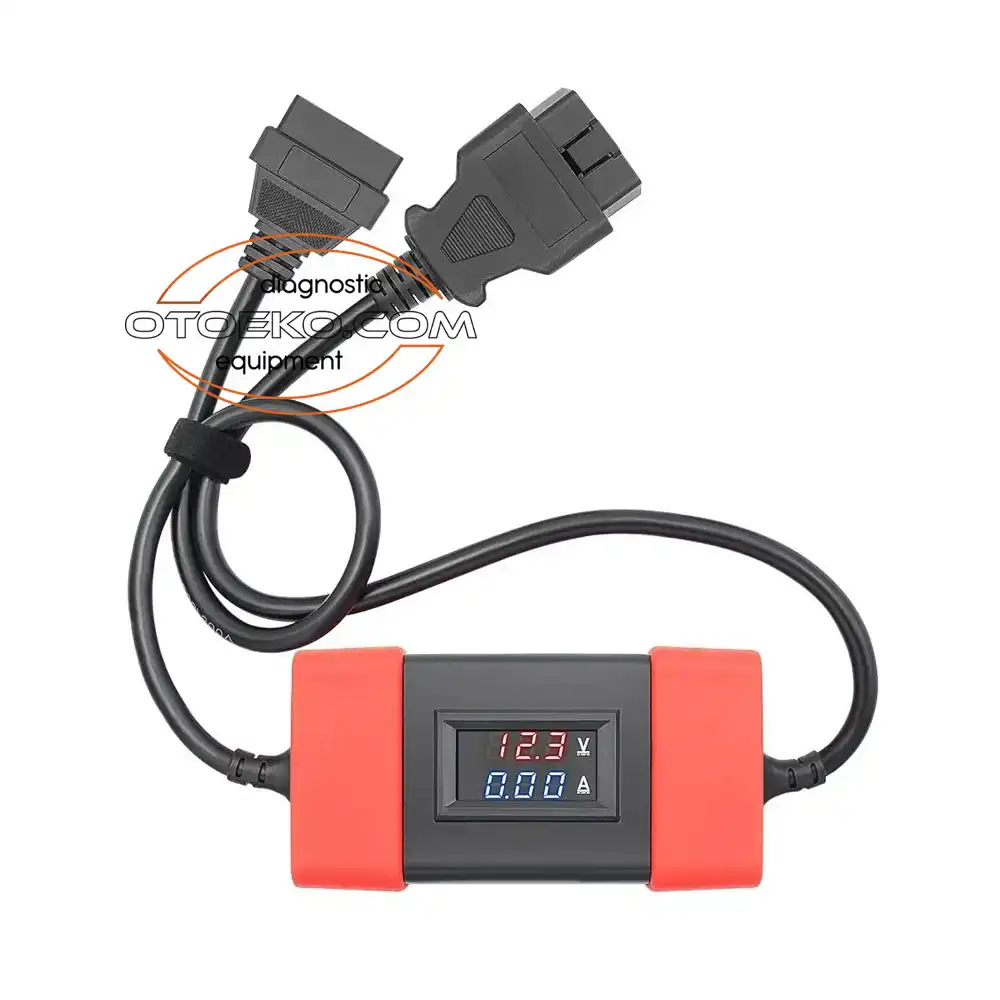

Hassas 24V -> 12V Voltaj Düşürme
Kamyon ve otobüslerde marş ve şarj esnasında 28V seviyesine çıkan OBD2 besleme voltajını sabit 12V seviyesine regüle eder.

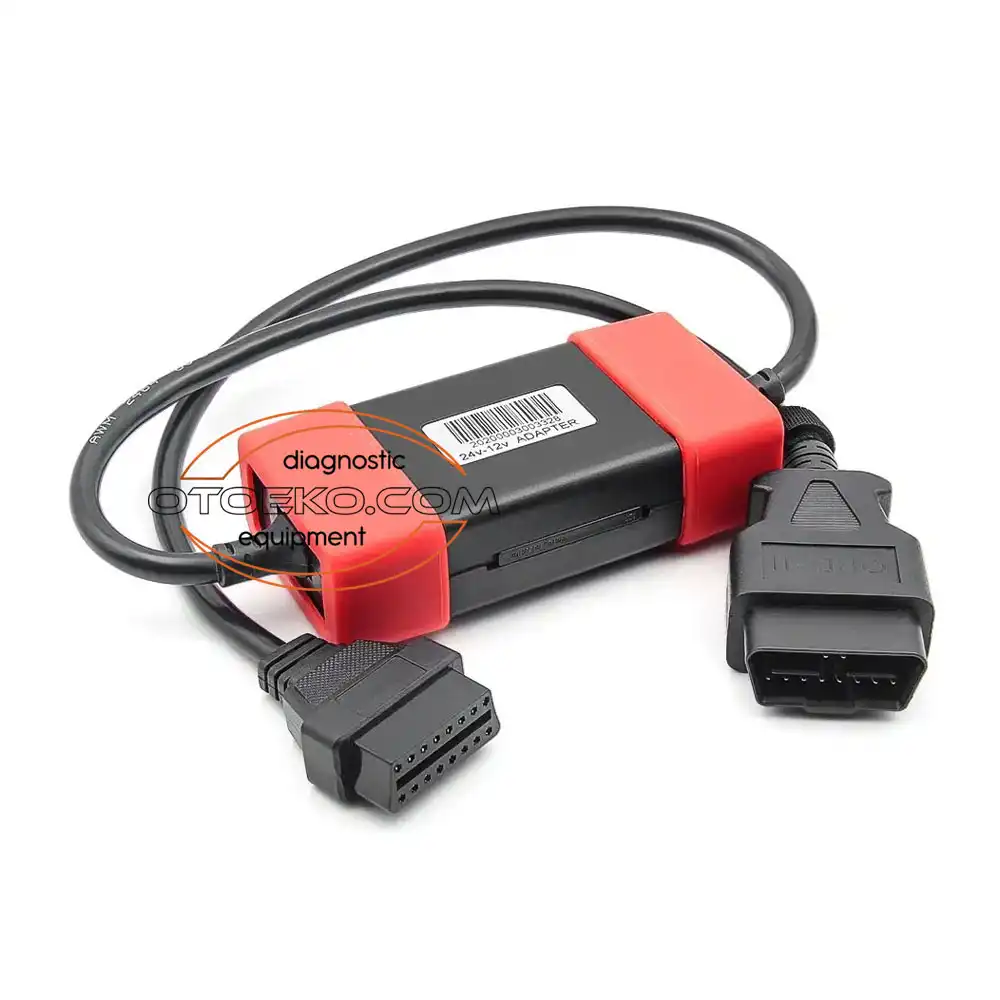

VCI ve JV700 Çip Koruması
12V binek tipi Launch, Thinkdiag ve Mucar VCI başlıklarının 24V yüksek gerilim nedeniyle yanmasını %100 engeller.
Kayıpsız Protokol Geçişi
Yalnızca güç hattını (Pin 16) dönüştürür; diğer tüm teşhis, CAN-Bus, J1939 ve K-Line veri pinlerini birebir ve gecikmesiz aktarır.
Isınmayan Step-Down Mimari
Klasik dirençli/lineer düşürücülerin aksine anahtarlamalı (switching) DC-DC regülatör kullandığı için uzun süreli teşhiste aşırı ısınma yapmaz.
MİMARİ & DONANIM
Hassas 24V -> 12V Voltaj Düşürme
Kamyon ve otobüslerde marş ve şarj esnasında 28V seviyesine çıkan OBD2 besleme voltajını sabit 12V seviyesine regüle eder.
- Giriş Gerilimi (Araç Tarafı): 18V – 32V DC (24V Ağır Vasıta Sistemleri)
- Çıkış Gerilimi (Cihaz Tarafı): Regüle Edilmiş 12V – 12.5V DC
- Araç Tarafı Konnektör: 16-Pin J1962 OBD2 Erkek Soket
- Cihaz Tarafı Konnektör: 16-Pin J1962 OBD2 Dişi Priz
TEŞHİS & PERFORMANS
VCI ve JV700 Çip Koruması
12V binek tipi Launch, Thinkdiag ve Mucar VCI başlıklarının 24V yüksek gerilim nedeniyle yanmasını %100 engeller.
- Dönüştürücü Tipi: Aktif DC-DC Step-Down (Anahtarlamalı Regülatör)
- Veri Pin Haritası: 16 Pin Tam Geçişli (Pin 16 Regüleli, Pin 4/5 Şase)
- Koruma Devreleri: Aşırı Voltaj, Aşırı Akım ve Kısa Devre Koruması
- Gösterge: Entegre Güç / Regülasyon Durum LED Göstergesi
UYGULAMA & UYUMLULUK
Kayıpsız Protokol Geçişi
Yalnızca güç hattını (Pin 16) dönüştürür; diğer tüm teşhis, CAN-Bus, J1939 ve K-Line veri pinlerini birebir ve gecikmesiz aktarır.

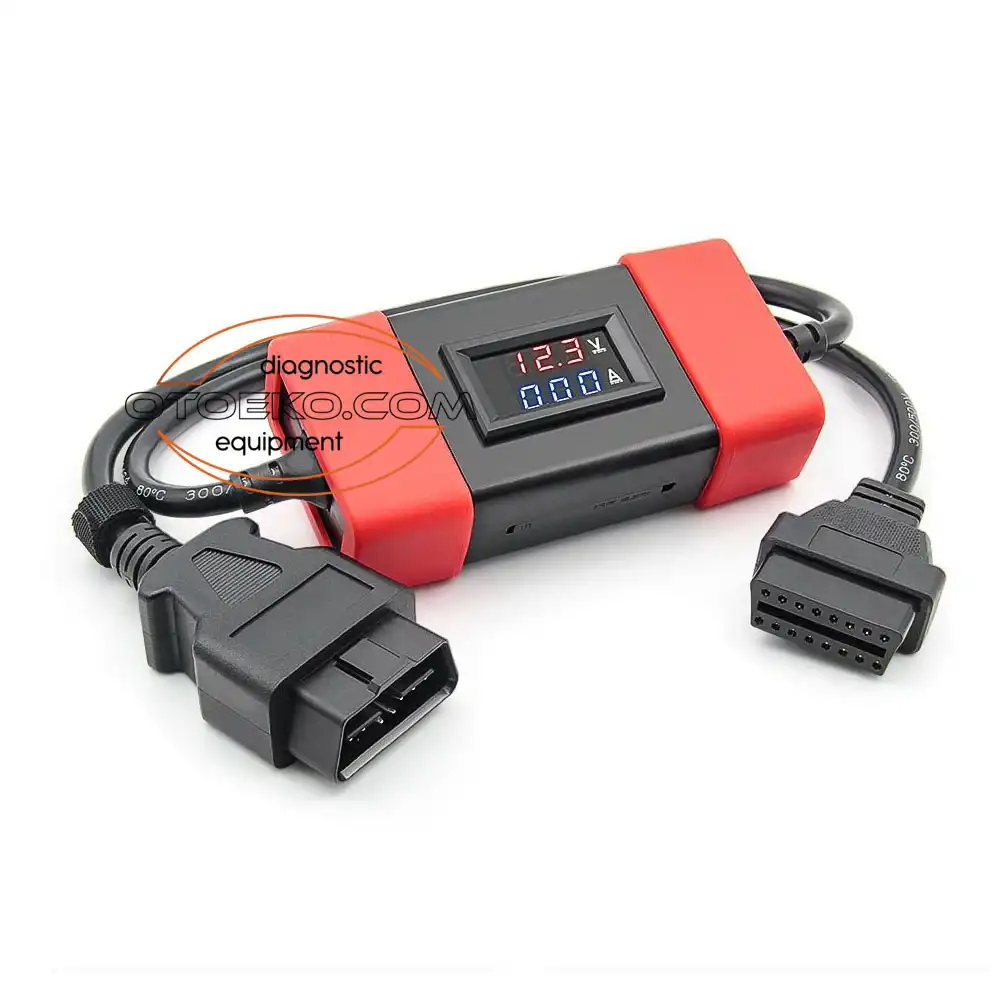

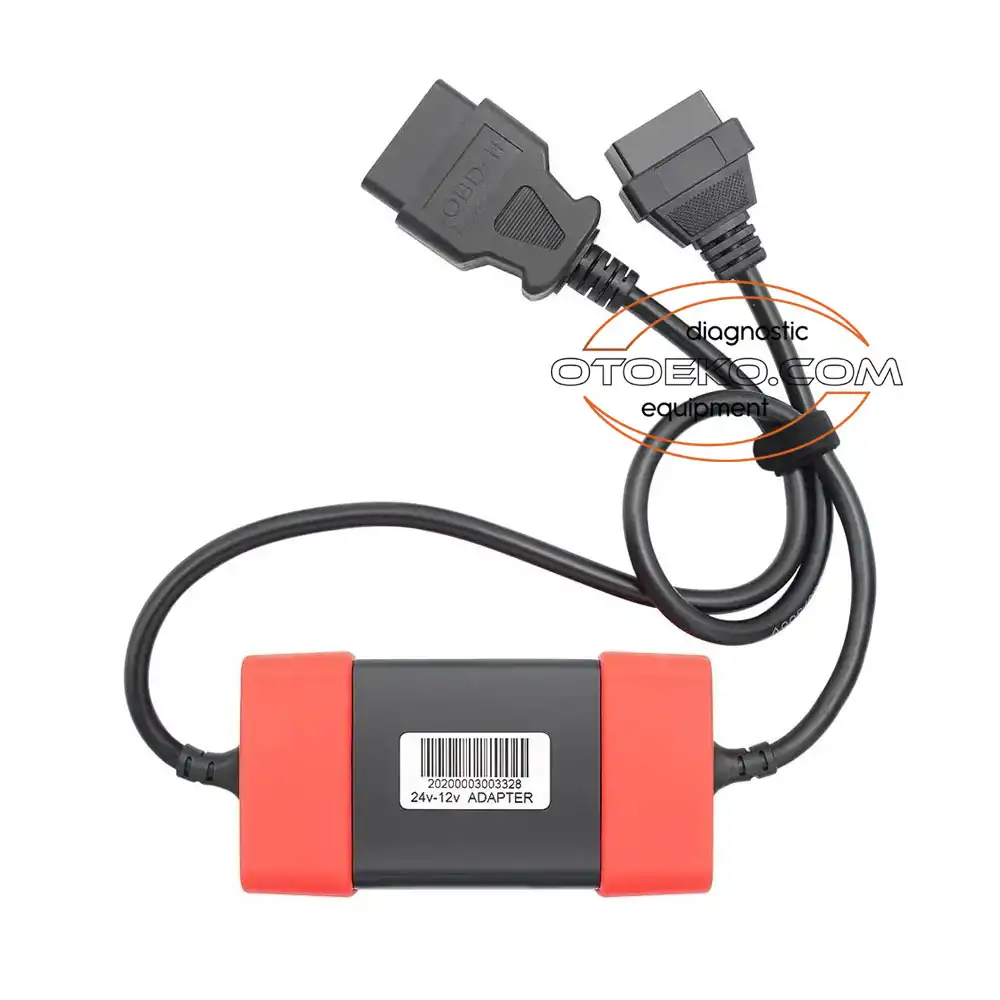

Detaylı Görsel ve Uygulama Galerisi
24/12V Konvertör modelinin tüm yapısal detayları ve ekran/donanım görünümleri.
Teknik Özellikler ve Sistem Parametreleri
Üretici verileriyle doğrulanmış tam kapsamlı teknik tablo.
| Giriş Gerilimi (Araç Tarafı) | 18V – 32V DC (24V Ağır Vasıta Sistemleri) |
|---|---|
| Çıkış Gerilimi (Cihaz Tarafı) | Regüle Edilmiş 12V – 12.5V DC |
| Araç Tarafı Konnektör | 16-Pin J1962 OBD2 Erkek Soket |
| Cihaz Tarafı Konnektör | 16-Pin J1962 OBD2 Dişi Priz |
| Dönüştürücü Tipi | Aktif DC-DC Step-Down (Anahtarlamalı Regülatör) |
|---|---|
| Veri Pin Haritası | 16 Pin Tam Geçişli (Pin 16 Regüleli, Pin 4/5 Şase) |
| Koruma Devreleri | Aşırı Voltaj, Aşırı Akım ve Kısa Devre Koruması |
| Gösterge | Entegre Güç / Regülasyon Durum LED Göstergesi |
Atölye Uygulama ve Teşhis Rehberi
Adım adım standart kurulum ve servis uygulama prosedürü.
Kutu İçeriği — Kullanıma Hazır Paket
Sevkiyat öncesi kalite kontrolünden geçirilmiş paket içeriği.
{"tr":"6 Ay Garanti","en":"6 Month Warranty","ar":"ضمان 6 أشهر"} Resmi Otoeko Türkiye Garantisi
24/12V Konvertör, sadece fabrikasyon üretim hatalarına karşı {"tr":"6 Ay Garanti","en":"6 Month Warranty","ar":"ضمان 6 أشهر"} süreyle resmi Otoeko Türkiye garantisi ve teknik destek güvencesi altındadır.
Sık Sorulan Sorular
Ustalarımızın ve servislerimizin 24/12V Konvertör hakkında en çok merak ettiği teknik sorular.
Bu dönüştürücü olmadan 12V Launch veya Thinkdiag cihazımı kamyona takarsam ne olur?
12V için üretilmiş VCI soketleri doğrudan 24V kamyon portuna takıldığında içindeki güç regülatörü ve JV700 iletişim çipi anında yanar. Bu konvertör voltajı 12V seviyesine düşürerek cihazınızı korur.
Bu aparat tek başına kamyon yazılımı kazandırır mı?
Hayır, bu ürün donanımsal bir voltaj koruyucu ve dönüştürücüdür. Kamyonlara bağlanabilmeniz için cihazınızda ağır vasıta (HD) yazılım paketinin de yüklü olması gerekir.
9 pinli veya 12 pinli eski tip kamyon soketleriyle birlikte kullanılabilir mi?
Evet; önce araca marka/9-pin dönüştürücü kabloyu takıp, onun 16 pin OBD2 ucuna bu 24V-12V konvertörü ve en uca da Launch/Thinkdiag VCI cihazınızı takarak güvenle kullanabilirsiniz.
Veri iletişim hızını yavaşlatır mı veya kodlamaya engel olur mu?
Hayır, sadece Pin 16 güç hattındaki voltajı düşürür; CAN-Bus ve J1939 veri hatlarına müdahale etmediği için kodlama ve DPF rejenerasyonunda hız kaybı yaşanmaz.
12V binek araca yanlışlıkla bu konvertörle bağlanırsam cihaz bozulur mu?
Hayır, cihazınıza hiçbir zarar vermez; ancak 12V binek araçlarda doğrudan VCI soketinizi takmanız önerilir.
Thinkdiag ve Mucar BT200 gibi cihazlarla da tam uyumlu mu?
Evet, 16 pin OBD2 girişli ve 12V çalışma gerilimli tüm Bluetooth/USB arıza tespit başlıklarıyla birebir uyumludur.
