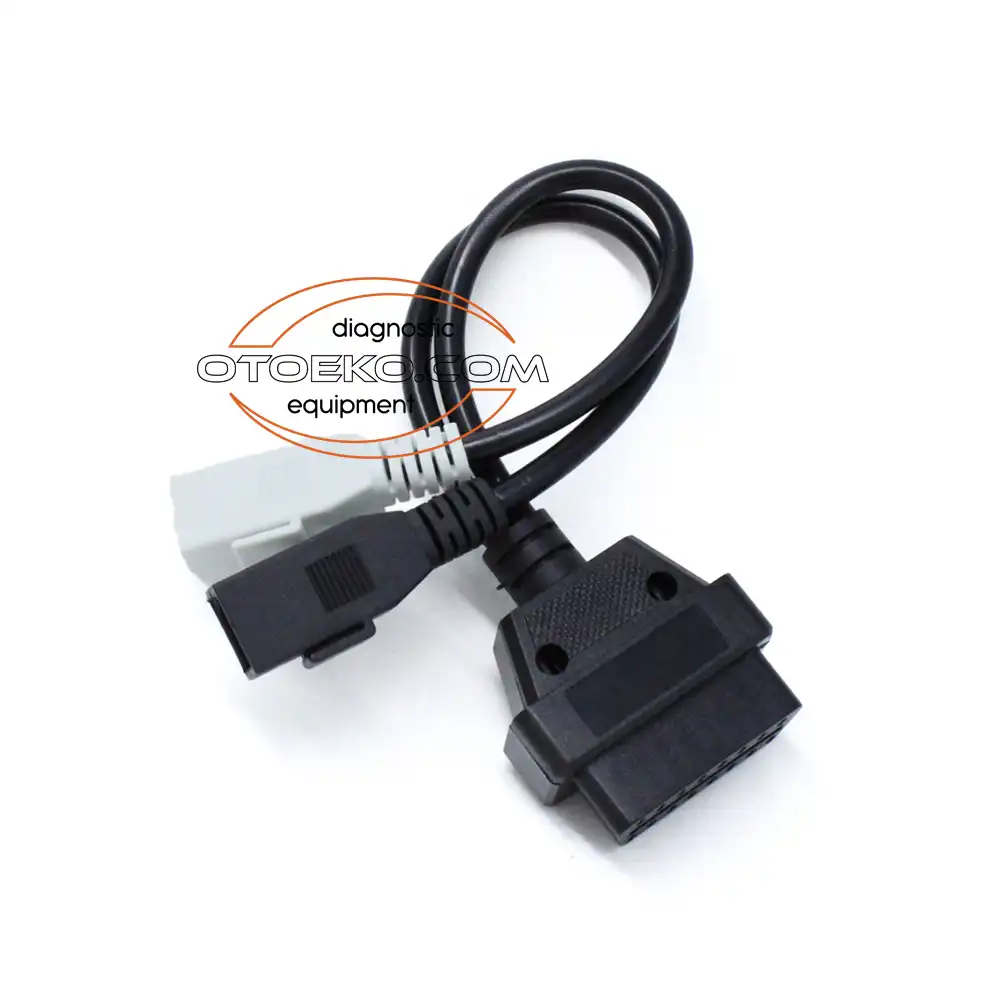

Audi 2+2 Pin → OBD2 Dönüştürücü Kablo Soketi
1996 öncesi Audi ve Volkswagen grubu araçlarda bulunan siyah ve beyaz 2x2 pinli teşhis soketlerini standart 16-pin OBD2 girişine dönüştüren profesyonel adaptör kablosu.
1990-1996 VAG Modelleri İçin Doğru Köprüleme
1996 yılında OBD2 standardı zorunlu hale gelmeden önce üretilen VAG grubu araçlarda standart 16 pinli soket bulunmaz. Bu araçlarda teşhis portu, vites körüğünün altında, sigorta tablasında veya motor bölmesinde yan yana duran iki adet 2 pinli konnektörden oluşur:
- Siyah Konnektör (Güç & Şasi): Teşhis cihazına araçtan 12V akü gerilimini ve şasi bağlantısını aktarır.
- Beyaz Konnektör (K-Line & L-Line): ECU (motor kontrol ünitesi), ABS ve şanzıman verilerini çift yönlü olarak arıza tespit cihazına taşır.
- 16-Pin Dişi OBD2 Ucu: VCDS kablonuzun veya teşhis cihazınızın standart OBD2 erkek ucuna sıkıca kilitlenir.
Uyumlu Araç Modelleri
Audi: Audi 80 (B3/B4), Audi 90, Audi 100 (C3/C4), Audi Coupe, Audi Cabriolet (1990–1996 arası).
Volkswagen: Golf 3 (Erken üretim), Vento, Passat B3 / B4, Corrado, Transporter T4 (Erken modeller).
Seat & Skoda: Toledo 1L, Ibiza Mk2 (Erken üretim), Felicia (Erken üretim).
Teknik Özellikler
| Giriş Konnektörü | 16-Pin OBD2 Dişi (Teşhis cihazına takılır) |
|---|---|
| Araç Çıkış Uçları | 1 Adet Siyah 2-Pin (Güç/Şasi) + 1 Adet Beyaz 2-Pin (K/L Data) |
| İletken Yapısı | 4 Damar Kalaylı Saf Bakır İletken |
| Kablo Boyu | Yaklaşık 20–25 cm (Esnek kullanım) |
| Uyumlu Yazılımlar | VCDS (VAG-COM), ODIS (VAS 5054A ile), Autocom, Delphi, Würth |
| Garanti Durumu | Sarf Malzeme Statüsündedir (Test edilerek sevk edilir) |
Sıkça Sorulan Sorular
VCDS kablomu bu adaptöre takıp Golf 3 veya Audi 80'e bağlayabilir miyim?
Evet. VCDS (VAG-COM) kablonuzun standart 16-pin OBD2 ucunu bu dönüştürücünün dişi soketine takıp, diğer iki ucu aracın siyah ve beyaz soketlerine taktığınızda VCDS yazılımı araç beynine eksiksiz bağlanır.
Siyah ve beyaz soketlerin yönü önemli mi, ters takılırsa yanar mı?
Soketler üzerinde tırnak kilitleri bulunmaktadır, doğru soket yuvasına tek yönde oturur. Siyah soket güç, beyaz soket veri içindir; renklere uygun takılmalıdır.
OBDeleven ile kullanılabilir mi?
OBDeleven donanımı fiziksel olarak bu adaptör üzerinden güç alır ve bağlanabilir; ancak aracın beyni çok eski K-Line protokolü kullandığı için model yılına bağlı olarak VCDS veya Autocom gibi yazılımlar daha derin teşhis sağlar.
