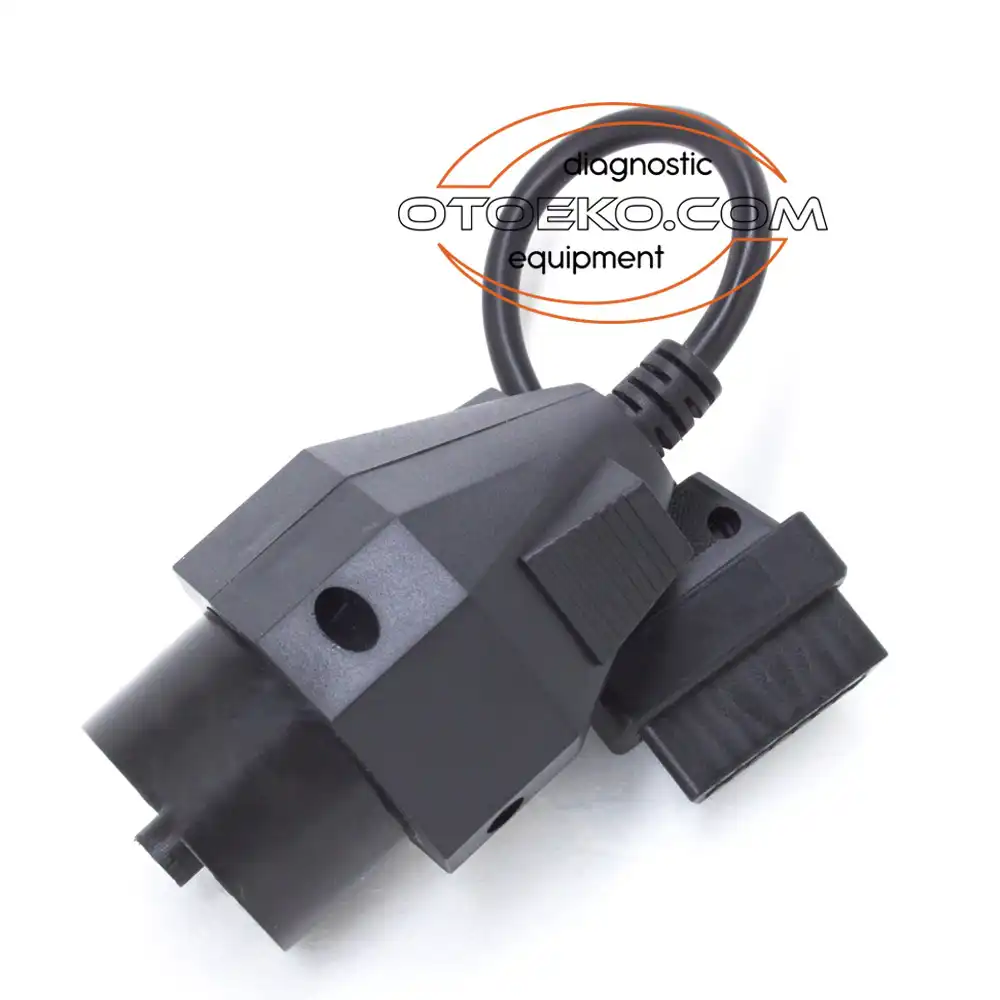

BMW 20 Pin → OBD2 Dönüştürücü Kablo Soketi
1992–2001 yılları arasındaki E36, E38, E39 ve E46 kasa BMW araçların motor bölmesinde bulunan 20 pinli yuvarlak teşhis soketini standart 16-pin OBD2 girişine dönüştüren profesyonel adaptör.
Neden Kaput Altındaki 20 Pin Soket Kullanılmalıdır?
1996–2000 yılları arasındaki bazı BMW modellerinde (örneğin erken üretim E39 ve E46) direksiyon altında 16 pinli OBD2 soketi bulunsa bile, bu soket fabrika tarafından yalnızca temel egzoz emisyon verileri için sınırlandırılmıştır. ABS, Airbag (SRS), klima, otomatik şanzıman ve gösterge paneline erişebilmek için mutlaka kaput altındaki 20 pinli yuvarlak soketin kullanılması zorunludur:
- Airbag (SRS) İkaz Işığı: Koltuk doluluk sensörü veya direksiyon airbag hatalarını okuyup kalıcı olarak söndürür.
- ABS / ASC / DSC Modülü: Teker hız sensörleri ve ABS hidrolik pompa arızalarını canlı veride takip etme imkanı verir.
- Motor ECU & Canlı Değerler: Siemens MS41, MS42, Bosch DME beyinlerine bağlanarak enjektör, maf sensörü ve lambda değerlerini gösterir.
Uyumlu BMW Kasaları & Modeller
BMW 3 Serisi: E36 (1992–1999), E46 (1998–2001 kaput altı 20 pinli modeller).
BMW 5 Serisi: E34 (Son üretimler), E39 (1995–2000 tüm modeller).
BMW 7 Serisi: E32 (Son üretimler), E38 (1994–2001 tüm modeller).
BMW X & Z Serisi: E53 X5 (Erken üretim), Z3 (E36/7) tüm modeller.
Teknik Özellikler & Pin Konfigürasyonu
| Giriş Konnektörü | 16-Pin Dişi OBD2 Soket (Cihaza takılan uç) |
|---|---|
| Araç Konnektörü | 20-Pin Erkek Yuvarlak Çevirmeli Kilitli BMW Soketi |
| Pin Eşleşmesi | Pin 16 (+12V), Pin 19 (Şasi), Pin 17 & 20 (K-Line Köprüsü), Pin 15 (L-Line) |
| İletken Yapısı | Oksijensiz saf bakır damarlar, kalın esnek kauçuk dış kılıf |
| Uyumlu Donanımlar | BMW INPA K+DCAN, ICOM A2, Autocom CDP+, Delphi DS150E, Launch, Thinkcar |
| Garanti Durumu | Sarf Malzeme Statüsündedir (Sevkiyat öncesi pin testi yapılmıştır) |
Sıkça Sorulan Sorular
E46 aracımda içeride de soket var, neden bu 20 pin kabloyu almalıyım?
1998–2001 arası E46 araçlarda içerideki OBD2 soketinde airbag ve ABS hatları bağlı değildir. Airbag ikaz lambasını söndürmek veya ABS arızasını görmek için mutlaka kaput altındaki bu 20 pinli soketten bağlanmanız gerekir.
INPA K+DCAN kablomun ucuna takıp BMW Standard Tools ile kullanabilir miyim?
Evet, INPA K+DCAN USB kablonuzun ucuna bu adaptörü takıp aracın 20 pin soketine taktığınızda INPA, NCS Expert ve ISTA-D yazılımlarıyla tam uyumlu olarak çalışır.
Soket kaput altına tam oturuyor mu, gevşeklik yapar mı?
Soketin dış bileziğinde çevirmeli kilit tırnakları bulunur. Yuvaya takıp saat yönünde çevirdiğinizde kilitlenir; teşhis esnasında temas kaybı veya çıkma yaşanmaz.
