AUTOOL BT160 · فاحص دوائر ومنشط مكونات 6V–24V

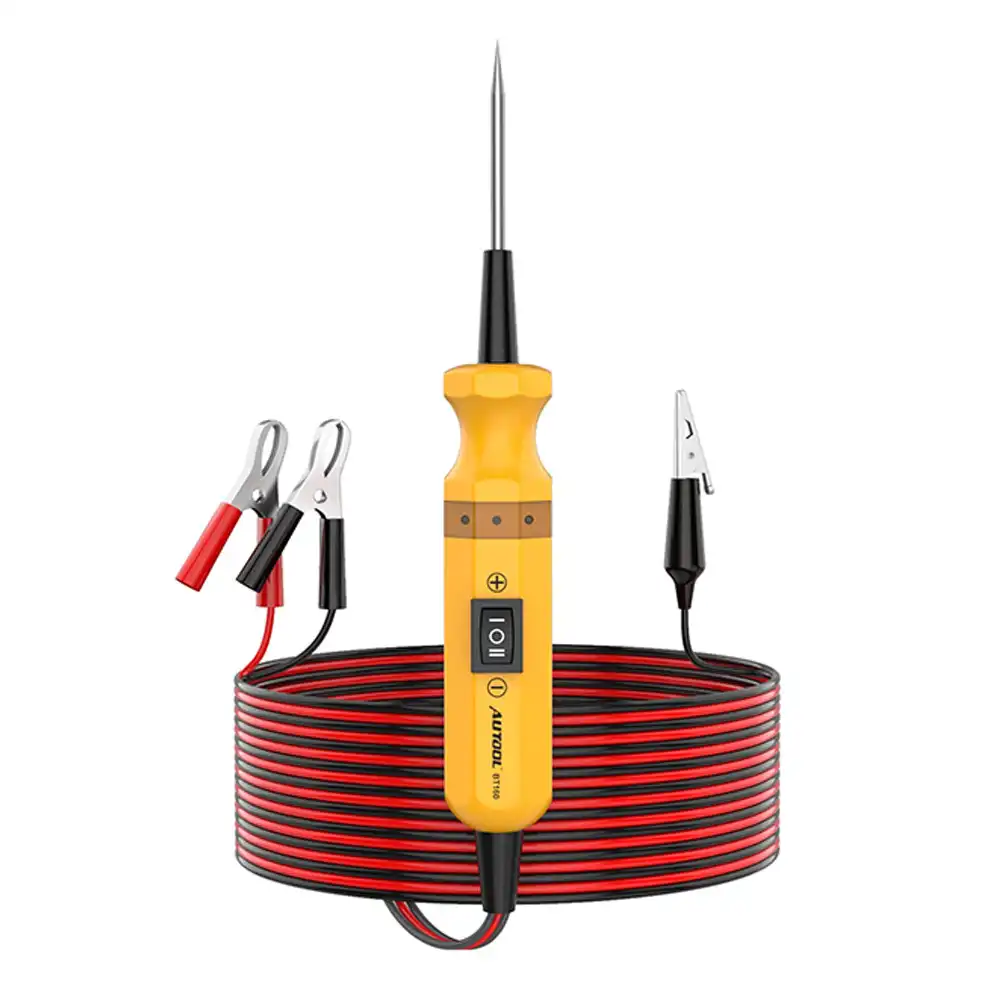

جهاز فحص الدوائر والضفائر الكهربائية للسيارات AUTOOL BT160
استبدل قلم الفحص التقليدي بأداة ذكية تكشف القطبية والأرضي الضعيف وتغذي القطع الكهربائية مباشرة للتأكد من سلامتها دون فكها.
- أنظمة 6V–24V DC
- قاطع حماية 10A
- كابل 4 متر · ضمان 6 أشهر
هندسة احترافية مصممة لبيئة الورش الحديثة
تم تطوير AUTOOL BT160 لتقديم أعلى مستويات السرعة والدقة والمتانة في الاستخدام اليومي.
تحديد فوري للقطبية (LED أحمر/أخضر + صوت)
عند لمس سلك موجب (+) يضيء المؤشر الأحمر مع نغمة عالية، وعند لمس سالب/أرضي (-) يضيء المؤشر الأخضر مع نغمة منخفضة.
تنشيط مباشر للمكونات الكهربائية (Power Probe)
اضغط المفتاح للأمام (+) أو للخلف (-) لتمرير تيار مباشر لتشغيل مراوح التبريد، طرمبة البنزين، السلف، والمصابيح.
قاطع حماية حراري أوتوماتيكي 10A
في حال وجود شورت (تماس) أو سحب تيار يتجاوز 10 أمبير، يفصل القاطع تلقائياً ويعود للعمل بعد ثوانٍ دون الحاجة لتغيير فيوزات.
فحص الاستمرارية والدايود والأرضي الضعيف
استخدم المشبك الأرضي المساعد لفحص سلامة الأسلاك، المفاتيح، المرحلات، ووصلات الشاصي المؤكسدة.
فحص القطع دون فكها
اعرف فوراً هل العطل من القطعة أم من الضفيرة
عند تعطل مروحة التبريد أو طرمبة الوقود، قم بتغذيتها مباشرة عبر BT160؛ إذا عملت فالقطعة سليمة والعطل في التمديدات، وإذا لم تعمل فالقطعة تالفة.
- اختبار مراوح الرديتر وطرمبات الوقود ومحركات المساحات
- تجربة محركات نوافذ الكهرباء في الاتجاهين (رفع/خفض)
- فحص إضاءة السيارة ومقابس المقطورة الخلفية بمفردك
أمان تام ضد التماس الكهربائي
قاطع 10A ذاتي الإعادة وكابل 4 متر
توصيل أسلاك خارجية بدون فيوز قد يحرق الضفيرة. يوفر BT160 حماية مدمجة بقاطع 10 أمبير يفصل فوراً عند الخطر.
- قاطع حراري يعيد التفعيل تلقائياً دون استبدال فيوزات
- مشبك أرضي مساعد لفحص القطع خارج السيارة
- كابل مرن بطول 4 أمتار يصل لأبعد نقطة في السيارة
أداة لا غنى عنها لكل كهربائي سيارات
يعمل على الدراجات 6V والسيارات 12V والشاحنات 24V
تصميم مريح وخفيف الوزن مع رأس فولاذي حاد ومشابك بطارية قوية للاستخدام اليومي الشاق.
- متوافق مع جميع المركبات من 6 إلى 24 فولت
- تنبيه صوتي واضح للعمل في الورش المزدحمة
- ضمان رسمي لمدة 6 أشهر من Otoeko
معرض الصور والتفاصيل التقنية
تفاصيل التصميم ومشاهد الاستخدام العملي لجهاز AUTOOL BT160.
المواصفات التقنية ومعايير الأداء
جدول المواصفات الكامل المعتمد من الشركة المصنعة.
| العلامة التجارية / الموديل | AUTOOL BT160 Circuit Tester |
|---|---|
| جهد التشغيل | 6V – 24V DC (يتغذى من بطارية المركبة) |
| الحماية من الحمل الزائد | قاطع دائرة حراري تلقائي 10A |
| مؤشر القطبية | LED أحمر (+) موجب · LED أخضر (-) سالب |
| التنبيه الصوتي | جرس مدمج ثنائي النغمة |
| طول الكابل | 4.0 أمتار (13.1 قدم) |
| مفتاح الطاقة | مفتاح ثلاثي الوضعيات (أمام +، وسط إيقاف، خلف -) |
|---|---|
| وظائف الفحص | قطبية، تنشيط مكونات، استمرارية، دايود، أرضي |
| المشبك المساعد | مشبك أرضي مدمج لفحص الاستمرارية |
| الأبعاد والوزن | 260 × 40 × 28 مم · ~350 غرام |
| المركبات المدعومة | سيارات، شاحنات، دراجات نارية ومعدات 6V/12V/24V |
| فترة الضمان | ضمان رسمي لمدة 6 أشهر من Otoeko |
دليل الاستخدام والتشخيص في الورشة
خطوات العمل الأربع الموصى بها للحصول على أدق النتائج.
التوصيل ببطارية السيارة
وصل المشبك الأحمر بالقطب الموجب (+) والأسود بالسالب (-)، واضغط المفتاح للأمام والخلف للتأكد من عمل الإضاءة والصوت.
فحص قطبية الأسلاك
المس السلك برأس الفاحص: الأحمر يعني موجب (+)، الأخضر يعني أرضي (-)، وعدم الإضاءة يعني خط مقطوع.
تنشيط وتشغيل القطع
وصل المشبك المساعد بسالب القطعة والمس الموجب برأس الفاحص ثم اضغط المفتاح للأمام (+) لتشغيلها.
فحص الاستمرارية والمرحلات
افصل القطعة والمس طرفيها بالمشبك المساعد ورأس الفاحص؛ إضاءة اللون الأخضر تؤكد سلامة التوصيل.
الفرق بين الطرق التقليدية والتشخيص الاحترافي
مزايا تقنية تمنع التخمين وتختصر وقت الصيانة.
الطرق التقليدية العادية
- قلم الفحص التقليدي لا يستطيع تغذية وتشغيل المكونات
- الأسلاك الخارجية بدون حماية قد تحرق ضفيرة السيارة
- لا يميز بين السلك المقطوع وخط الأرضي السالب
- الكابل القصير لا يصل إلى الإضاءة الخلفية للمركبة
مع جهاز AUTOOL BT160
- يشغل المراوح والطرمبات والمرحلات مباشرة بتيار (+) أو (-)
- قاطع حماية 10A يفصل تلقائياً عند حدوث شورت
- يميز فوراً بين الموجب (+) والسالب (-) والخط المفتوح
- كابل 4 متر يصل من البطارية إلى الصدام الخلفي بسهولة
محتويات العبوة — طقم كامل جاهز للعمل
حزمة المصنع الأصلية المفحوصة قبل الشحن.
- 1 × جهاز فحص الدوائر الكهربائية AUTOOL BT160 (مع كابل 4 متر)
- 1 × مشابك بطارية ومشبك أرضي مساعد مدمج
- 1 × دليل المستخدم والعلبة الأصلية
ضمان Otoeko الرسمي لمدة 6 أشهر
يتمتع جهاز AUTOOL BT160 بضمان رسمي من Otoeko لمدة 6 أشهر ضد عيوب التصنيع مع دعم فني متكامل.
الأسئلة الشائعة
إجابات لأهم الأسئلة التقنية حول AUTOOL BT160.
هل يحتوي BT160 على شاشة رقمية؟
يعتمد BT160 على مؤشرات LED (أحمر/أخضر) والصوت للفحص السريع. إذا كنت ترغب بشاشة ملونة تعرض الفولت والمقاومة والتردد، يمكنك اختيار موديل AUTOOL BT260 أو BT280.
هل يعمل على الشاحنات 24 فولت؟
نعم، يدعم جميع الأنظمة من 6 فولت حتى 24 فولت DC.
ماذا يحدث عند تغذية سلك به شورت (تماس)؟
يفصل القاطع الحراري 10A فوراً لحماية الضفيرة ويعود للعمل تلقائياً بعد عدة ثوانٍ.
ما هي القطع التي يمكن تشغيلها بالجهاز؟
طرمبات الوقود، مراوح التبريد، السلف، محركات النوافذ والمساحات، المرحلات والمصابيح.
هل يمكن إعطاء كهرباء مباشرة لأطراف كمبيوتر السيارة ECU؟
يمكن فحص القطبية بأمان، لكن تجنب الضغط على مفتاح التغذية لإرسال تيار مباشر إلى بنات كمبيوتر ECU أو الوسائد الهوائية.
ما هي مدة الضمان؟
يأتي بضمان رسمي لمدة 6 أشهر من Otoeko.
