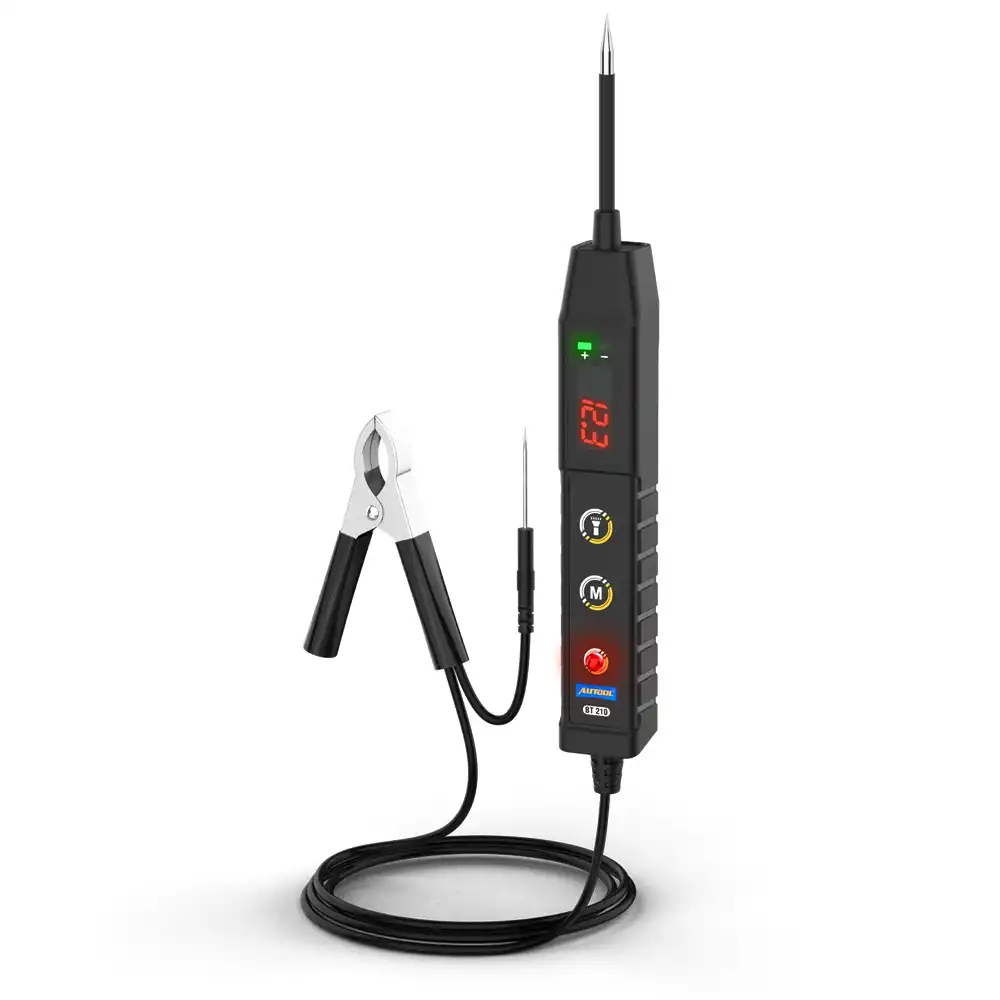

AUTOOL BT210 · كاشف تتبع الأسلاك والتماس الكهربائي
جهاز تتبع الأسلاك وكشف أعطال ضفيرة السيارات AUTOOL BT210
اعثر على الأسلاك المقطوعة والتماس الكهربائي خلف الطبلون وتحت الفرش في دقائق دون الحاجة لتفكيك الضفيرة بالكامل.
- مرسل + مستقبل
- 9V-30V (12V/24V)
- مسبار مرن
هندسة احترافية مصممة لبيئة الورش الحديثة
تم تطوير AUTOOL BT210 لتقديم أعلى مستويات السرعة والدقة والمتانة في الاستخدام اليومي.
تتبع غير جراحي دون ثقب العازل
التقط الإشارة الكهرومغناطيسية من خارج غلاف السلك لفرز السلك المطلوب من بين عشرات الأسلاك دون جرحه.
تحديد نقطة انقطاع السلك بالملليمتر
مرر المسبار على طول مسار السلك؛ النقطة التي ينقطع عندها الصوت هي مكان القطع الداخلي بالضبط.
اختبار التماس والاستمرارية والقطبية
بدّل بين وضعي TONE وCONT لفحص استمرارية الدائرة وكشف سبب احتراق الفيوزات وتحديد القطب الموجب والسالب.
تحكم دقيق بالحساسية مع عنق مرن
اضبط عجلة الحساسية لعزل السلك المستهدف داخل الحزم الكثيفة وشكّل المسبار المرن للوصول للزوايا الضيقة.
وداعاً لفك الضفيرة بالكامل
اكشف مكان القطع أو التماس في دقائق معدودة
بدلاً من فك شريط الضفيرة لساعات، وصّل وحدة الإرسال بمكان الفيوز أو الفيشة وتتبع الصوت بالمسبار حتى فوق الفرش أو البلاستيك.
- يحافظ على عازل الأسلاك الأصلي من الثقب والتآكل
- يحدد مكان القطع المخفي داخل الغلاف البلاستيكي
- يكشف ضعف التلامس المتقطع عند تحريك الضفيرة
مصمم لبيئة العمل الاحترافية

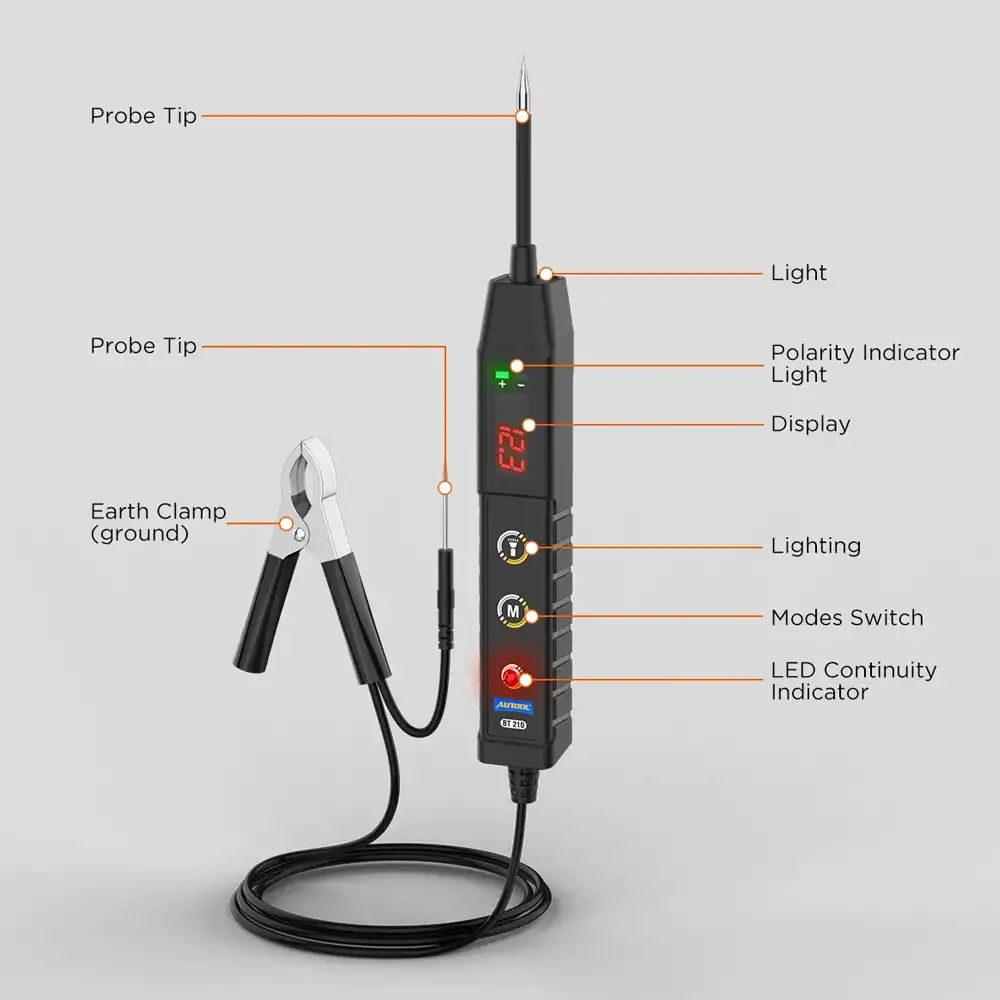

مسبار مرن ومنفذ سماعة رأس للورش المزدحمة
يمكّنك المسبار القابل للثني من الوصول خلف أعمدة التوجيه ولوحات الكتاوت، بينما يتيح منفذ السماعة 3.5 ملم سماع النغمة بوضوح تام.
- مفتاح تدريجي لضبط الحساسية ومنع التداخل
- تبديل فوري بين وضع تتبع النغمة TONE ووضع الاستمرارية CONT
- حماية مدمجة ضد عكس القطبية
توافق شامل 12 و24 فولت
مثالي للسيارات والشاحنات والمقطورات الطويلة
بفضل دعمه من 9 إلى 30 فولت، يستطيع فني واحد تتبع خطوط الإضاءة والفرامل الطويلة في الشاحنات والمقطورات بسهولة.
- ممتاز لتتبع ضفيرة المقطورات وأنظمة ABS والإضاءة
- مزود بمشابك تمساح قوية ومسبار فحص
- يأتي مع حقيبة قماشية بسحاب للحفظ والتنقل
المواصفات التقنية ومعايير الأداء
جدول المواصفات الكامل المعتمد من الشركة المصنعة.
| العلامة التجارية / الموديل | AUTOOL BT210 |
|---|---|
| نوع الجهاز | طقم تتبع الأسلاك وكشف القصر والقطع |
| جهد النظام المتوافق | 9V – 30V DC (أنظمة 12V و24V) |
| أوضاع التشغيل | TONE (تتبع الإشارة) / CONT (الاستمرارية والقصر) |
| مسبار الاستقبال | مسبار حثي مرن قابل للتشكيل |
| التحكم بالحساسية | مفتاح دوار تدريجي |
| التنبيهات | سماعة مدمجة + مخرج سماعة 3.5 ملم + LED ثنائي اللون |
|---|---|
| مصدر الطاقة | بطاريتان 9 فولت (للمرسل والمستقبل) |
| الحماية | حماية من عكس القطبية والحمل الزائد |
| درجة حرارة التشغيل | -10°C إلى +60°C |
| الحقيبة | حقيبة حفظ واقية بسحاب |
| الضمان | ضمان رسمي لمدة سنة من Otoeko |
دليل الاستخدام والتشخيص في الورشة
خطوات العمل الأربع الموصى بها للحصول على أدق النتائج.
توصيل وحدة الإرسال (Transmitter)
وصّل المشبك الأسود بشاسيه السيارة (-) والمشبك الأحمر بالسلك المراد تتبعه أو بقاعدة الفيوز.
تفعيل وضع الإشارة TONE
ضع مفتاح المرسل على وضع TONE؛ سيضيء المؤشر الأحمر لتأكيد بث الإشارة في السلك.
التتبع بالمسبار المرن
اضغط زر TEST في المستقبل ومرر المسبار على طول الضفيرة مع الاستماع لنغمة الصوت.
تحديد موقع العطل بدقة
النقطة التي يتوقف عندها الصوت فجأة هي موقع انقطاع السلك أو التماسه مع الشاسيه.
الفرق بين الطرق التقليدية والتشخيص الاحترافي
مزايا تقنية تمنع التخمين وتختصر وقت الصيانة.
الطرق التقليدية العادية
- فك شريط الضفيرة والديكور بالكامل للبحث عن سلك مقطوع
- ثقب الأسلاك بالإبر يسبب تأكسد وتلف الضفيرة لاحقاً
- يتطلب شخصين لفحص الأسلاك الطويلة في الشاحنات
- إضاعة ساعات طويلة في الفحص اليدوي بالملتي ميتر
مع جهاز AUTOOL BT210
- تتبع الإشارة من فوق الفرش والديكور دون فك
- فحص حثي بدون تلامس يحافظ على سلامة العازل 100%
- فني واحد يكفي لتتبع الضفيرة من الأمام للخلف
- تحديد نقطة القطع أو الشورت بدقة سنتيمترية
محتويات العبوة — طقم كامل جاهز للعمل
حزمة المصنع الأصلية المفحوصة قبل الشحن.
- 1 × وحدة إرسال الإشارة AUTOOL BT210 مع المشابك والمسبار
- 1 × وحدة الاستقبال AUTOOL BT210 ذات المسبار المرن
- 1 × حقيبة حفظ بسحاب ودليل المستخدم
ضمان Otoeko الرسمي لمدة سنة واحدة
يتمتع جهاز AUTOOL BT210 بضمان رسمي من Otoeko لمدة سنة واحدة ضد عيوب التصنيع مع دعم فني متكامل.
الأسئلة الشائعة
إجابات لأهم الأسئلة التقنية حول AUTOOL BT210.
كيف يكتشف الجهاز مكان انقطاع السلك؟
يرسل المرسل تردداً خاصاً في السلك، وعند تمرير المستقبل تسمع نغمة مستمرة تتوقف فوراً عند الوصول لنقطة القطع.
هل يجب فك شريط الضفيرة اللاصق؟
لا، يلتقط الجهاز الإشارة عبر العازل البلاستيكي وشريط الضفيرة وحتى من تحت السجاد.
هل يعمل على شاحنات 24 فولت؟
نعم، يعمل بأمان تام على جميع الأنظمة من 9 إلى 30 فولت.
ما فائدة عجلة الحساسية؟
تساعدك على تقليل مدى الالتقاط عند الفحص داخل ضفيرة سميكة لتحديد السلك المطلوب بالضبط.
هل يعمل بدون بطارية السيارة؟
نعم، في وضع CONT يعتمد على بطاريته الداخلية لفحص الاستمرارية والقصر.
ما هي مدة الضمان؟
ضمان رسمي لمدة سنة كاملة من Otoeko.
