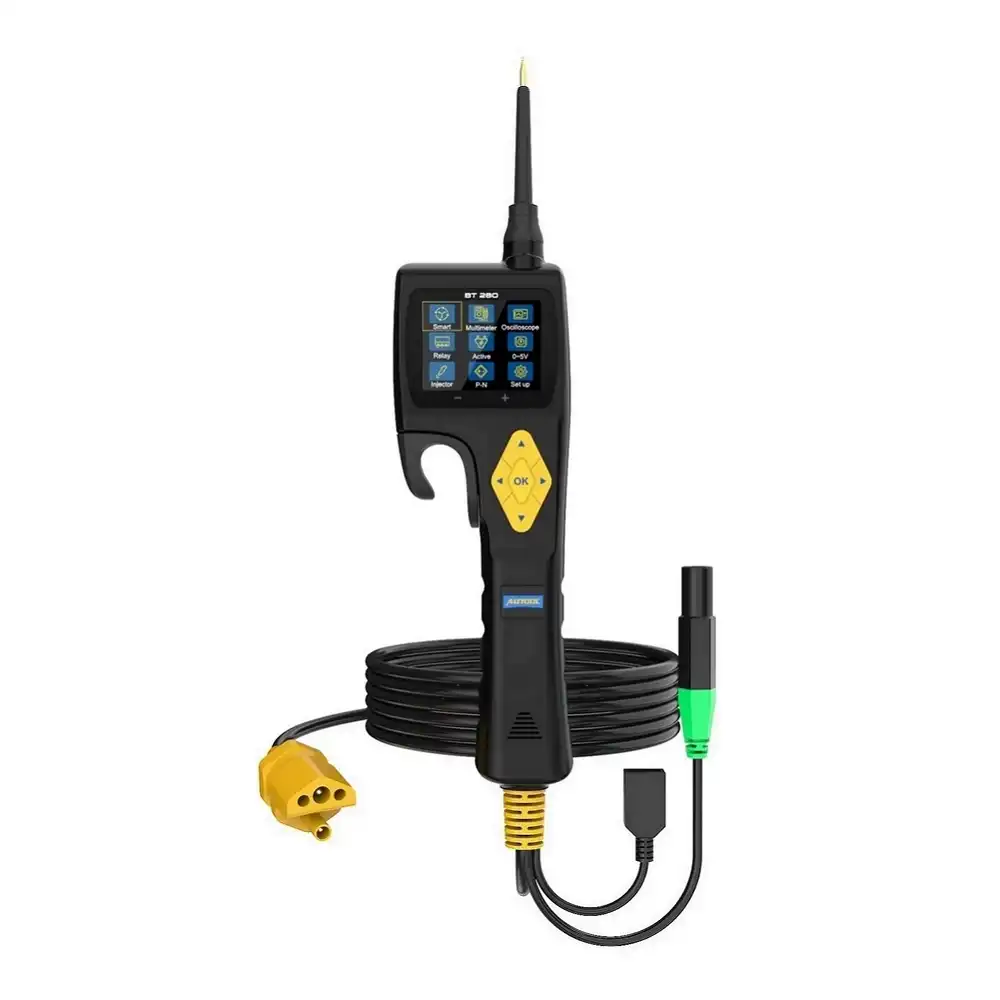

AUTOOL BT280 · المحلل الذكي الشامل لكهرباء وإلكترونيات السيارات
جهاز فحص الدوائر الكهربائية والأوسيلوسكوب وتنشيط المكونات AUTOOL BT280
راقب موجات الحساسات على شاشة الأوسيلوسكوب الملونة، واختبر البخاخات والكتاوت، وأرسل تغذية 0–5 فولت للحساسات، وشغّل المراوح والطرمبات بضغطة زر.
- أوسيلوسكوب + ملتي ميتر
- تغذية حساسات 0-5V
- فحص بخاخات وكتاوت
هندسة احترافية مصممة لبيئة الورش الحديثة
تم تطوير AUTOOL BT280 لتقديم أعلى مستويات السرعة والدقة والمتانة في الاستخدام اليومي.
وضع الفحص الذكي (Smart Mode) وملتي ميتر شامل
يتعرف تلقائياً على الفولتية (0.1–100V) والمقاومة (0–10MΩ) بمجرد ملامسة المسبار، مع قياس التيار والتردد والدايود والقطبية.
راسم إشارات (Oscilloscope) فوري
يرسم المخطط الموجي الحي لإشارات حساسات الكرنك والكامات والأكسجين وصمامات PWM لاكتشاف التقطيع بدقة.
مصدر طاقة قابل للضبط 0–5 فولت للحساسات
يغذي خطوط الحساسات (MAP, MAF, TPS) بجهد مرجعي آمن لا يتجاوز 100mA للتأكد من سلامة الضفيرة ومدخل كمبيوتر السيارة.
اختبار البخاخات والكتاوت وتنشيط القطع
يشغّل البخاخات بـ 4 أنماط نبضية (MOD1–MOD4)، ويفحص الكتاوت ذي 4 و5 أطراف مع رسم توضيحي، ويغذي المكونات بالموجب أو السالب.
تنشيط آمن للمكونات الكهربائية
شغّل المراوح وطرمبة الوقود والنوافذ مباشرة من رأس المسبار
تحقق فوراً مما إذا كان العطل من القطعة نفسها أم من الضفيرة عبر إرسال تيار موجب (+) أو سالب (-) بأنماط لحظية أو مستمرة.
- قاطع حماية إلكتروني قابل للضبط من 1 إلى 18 أمبير يمنع احتراق الأسلاك
- تنبيه صوتي ومؤشرات LED ثنائية اللون للقطبية
- مثالي لفحص المارش، المراوح، طرمبة البنزين، والمصابيح
مختبر فحص البخاخات والكتاوت
4 أنماط لتشغيل البخاخات وفحص مباشر للكتاوت
باستخدام الوصلات المرفقة يمكنك إرسال نبضات تشغيل للبخاخات أو فحص أطراف الكتاوت (30, 85, 86, 87) مباشرة على الشاشة الملونة.
- أنماط النبض MOD1 وMOD2 وMOD3 وMOD4 لاختبار استجابة البخاخ
- عرض تخطيطي لأطراف الكتاوت يوضح حالة التوصيل والفصل
- وضع تغذية 0-5V مع إنذار تلقائي إذا زاد السحب عن 100mA
تجهيز احترافي كامل للورش
شاشة ملونة 2.4 بوصة وكشاف LED مزدوج وكابل طويل
يعمل على سيارات 12 فولت وشاحنات 24 فولت مع كابل تمديد طويل يصل من البطارية إلى أقصى خلفية المركبة.
- واجهة رسومية واضحة مع إمكانية تغيير خلفية الشاشة
- منفذ USB لتحديث البرنامج عبر الكمبيوتر
- حقيبة بلاستيكية صلبة تضم كافة الوصلات والملاقط
معرض الصور والتفاصيل التقنية
تفاصيل التصميم ومشاهد الاستخدام العملي لجهاز AUTOOL BT280.
المواصفات التقنية ومعايير الأداء
جدول المواصفات الكامل المعتمد من الشركة المصنعة.
| العلامة التجارية / الموديل | AUTOOL BT280 Smart Circuit Tester |
|---|---|
| جهد التشغيل | 9V – 30V DC (أنظمة 12V و24V) |
| نطاق قياس الجهد المستمر | 0.1V – 100V DC |
| نطاق قياس المقاومة | 0 Ω – 10 MΩ |
| نطاق قياس التردد | 0 Hz – 10 KHz |
| قاطع الحماية | 1A – 18A قابل للضبط رقمياً |
| خرج تغذية الحساسات | 0V – 5V DC قابل للتعديل (حد أقصى ≤100mA) |
|---|---|
| أنماط فحص البخاخات | 4 أنماط نبضية (MOD1 / MOD2 / MOD3 / MOD4) |
| وظائف التشخيص | أوسيلوسكوب، فحص ذكي، فحص كتاوت، دايود، قطبية |
| الشاشة والإضاءة | شاشة ملونة 2.4" TFT + كشاف LED مزدوج |
| التحديث | منفذ USB للتحديث عبر الكمبيوتر |
| الضمان | ضمان رسمي لمدة سنة من Otoeko |
دليل الاستخدام والتشخيص في الورشة
خطوات العمل الأربع الموصى بها للحصول على أدق النتائج.
التوصيل ببطارية المركبة
وصّل المشبك الأحمر والأسود ببطارية السيارة (12V أو 24V) واختر وضع الفحص من الشاشة.
القياس الذكي أو رسم الموجات
لامس المسبار بأي سلك لقراءة الفولت والمقاومة تلقائياً أو عرض إشارة الحساس على الأوسيلوسكوب.
محاكاة 0-5V أو تنشيط المكونات
اضبط جهد 0-5V لفحص خطوط الكمبيوتر، أو حدد أمبير الفصل (1-18A) لتشغيل القطع الكهربائية بأمان.
اختبار البخاخات والكتاوت
ركّب كابل فحص الكتاوت أو البخاخ المرفق لاختبار عملها الفعلي خلال ثوانٍ.
الفرق بين الطرق التقليدية والتشخيص الاحترافي
مزايا تقنية تمنع التخمين وتختصر وقت الصيانة.
الطرق التقليدية العادية
- لمبات الفحص التقليدية قد تتلف كمبيوتر السيارة الحديث
- الملتي ميتر العادي لا يستطيع تشغيل القطع أو نبض البخاخات
- الأجهزة الأقل فئة لا تحتوي على أوسيلوسكوب أو مخرج 0-5V أو فحص كتاوت
- عدم إمكانية ضبط أمبير الحماية للدوائر الحساسة
مع جهاز AUTOOL BT280
- فحص آمن تماماً على ECU مع مخرج 0-5V محدد بـ 100mA
- تنشيط فوري للمكونات بالموجب أو السالب
- يجمع الأوسيلوسكوب وفحص البخاخات والكتاوت في جهاز واحد
- قاطع إلكتروني ذكي قابل للضبط من 1 إلى 18 أمبير
محتويات العبوة — طقم كامل جاهز للعمل
حزمة المصنع الأصلية المفحوصة قبل الشحن.
- 1 × الوحدة الرئيسية لجهاز الفحص الذكي AUTOOL BT280
- 1 × كابل مشابك البطارية وكابل التمديد الطويل
- 1 × كابل فحص الكتاوت + وصلة اختبار البخاخات
- 1 × رؤوس مسبار نحاسية، محول ولاعة، كابل USB وحقيبة صلبة
ضمان Otoeko الرسمي لمدة سنة واحدة
يتمتع جهاز AUTOOL BT280 بضمان رسمي من Otoeko لمدة سنة واحدة ضد عيوب التصنيع مع دعم فني متكامل.
الأسئلة الشائعة
إجابات لأهم الأسئلة التقنية حول AUTOOL BT280.
ما الفرق بين AUTOOL BT280 وموديل BT260؟
يتميز BT280 بإضافة شاشة الأوسيلوسكوب، ومصدر جهد 0–5 فولت للحساسات، واختبار البخاخات بـ 4 أنماط، وفحص الكتاوت، والوضع الذكي التلقائي، وقاطع الحماية القابل للضبط من 1 إلى 18 أمبير.
ما فائدة وضع تغذية 0–5 فولت؟
يسمح بإرسال جهد مرجعي آمن (أقل من 100mA) في سلك إشارة الحساس للتأكد من وصول القراءة بشكل صحيح إلى كمبيوتر السيارة ECU.
هل الجهاز محمي عند حدوث شورت أثناء تنشيط قطعة؟
نعم، يفصل القاطع الإلكتروني فوراً عند تجاوز الأمبير الذي حددته (بين 1 و18 أمبير).
هل يعمل على شاحنات 24 فولت؟
نعم، يعمل بكفاءة كاملة على أنظمة 9 إلى 30 فولت للسيارات والشاحنات.
كيف يعمل اختبار البخاخات؟
يرسل الجهاز نبضات بترددات مختلفة (MOD1–MOD4) لملف البخاخ للتحقق من سلامة فتح وإغلاق الصمام.
ما هي مدة الضمان؟
ضمان رسمي لمدة سنة كاملة من الموزع المعتمد Otoeko.
