AUTOOL BT760
قِس حالة البطارية، ووثّق النتيجة فوراً.
أجرِ اختبارات البطارية والتشغيل ونظام الشحن والحمل بجهاز واحد. راجع القياسات على شاشة AUTOOL BT760 الملونة مقاس 3.2 بوصة، وحوّلها فوراً إلى تقرير مطبوع عبر الطابعة الحرارية المدمجة.
- ضمان Otoeko لمدة سنة
- حماية من عكس الأقطاب
- متوافق مع 12V و24V للشاحنات
- واجهة متعددة اللغات
أربعة اختبارات مستقلة في جهاز واحد.
ترجع شكاوى النظام الكهربائي عادةً إلى البطارية أو بادئ الحركة أو المولد. يختبر AUTOOL BT760 كل جزء وأداء الجهد تحت الحمل بشكل منفصل لتحديد مصدر العطل بدقة.
اختبار البطارية
يقيس الجهد والمقاومة الداخلية (mΩ) وقدرة التشغيل بتقنية الموصلية. يوضّح مؤشرا SOH وSOC صحة البطارية ونسبة الشحن لدعم قرارات الصيانة والاستبدال.
اختبار التشغيل
يرصد هبوط الجهد وزمن التشغيل بالمللي ثانية لحظة دوران المحرك لتقييم أداء السلف والبطارية.
اختبار نظام الشحن
يفحص جهد شحن المولد وتموج الدايودات (Ripple) أثناء عمل المحرك مع إبقاء المستهلكات الإضافية مطفأة.
اختبار الحمل
يراقب جهد النظام تحت الحمل أثناء تشغيل المصابيح والمستهلكات الكهربائية للتحقق من ثبات منظم الجهد.
نتيجة القياس موثّقة على الورق فوراً.
تنقل الطابعة الحرارية المدمجة في BT760 نتيجة الفحص مباشرة إلى الورق لتقديم سجل صيانة واضح للعميل فور انتهاء القياس.
يمكن حفظ التقارير لمقارنة القراءات قبل الصيانة وبعدها. لا تحتاج الطابعة إلى حبر، بل تعمل بورق حراري قياسي 57 مم.
تقارير حرارية مباشرة من الجهاز
قدّم نتيجة الفحص كتقرير مطبوع لا كرأي شفهي — ثقة العميل تُبنى بالأرقام.
AUTOOL BT760 — تقرير خدمة جاهز مع كل قياسشاهد الجهاز أثناء العمل.
تعرّف على بنية القوائم وطريقة التوصيل وتسلسل الاختبارات خطوة بخطوة في فيديو المنتج.
المواصفات التقنية.
جميع البيانات التقنية من نطاقات القياس إلى أبعاد الهيكل.
| الطراز | AUTOOL BT760 |
|---|---|
| نوع المنتج | جهاز فحص البطارية والنظام الكهربائي مع طابعة |
| نطاق الأنظمة | أنظمة الرصاص المدعومة بجهد 12 / 24 فولت |
| الاختبارات | البطارية، التشغيل، نظام الشحن، الحمل |
| أنواع البطارية | سائلة تقليدية، AGM مسطحة، AGM حلزونية، GEL، EFB |
| نطاق CCA | 30–2000 |
| نطاق IEC / DIN | 30–2500 |
| نطاق EN | 30–3000 |
| الشاشة | ملونة مقاس 3.2 بوصة |
|---|---|
| الطابعة | حرارية مدمجة (ورق 57 مم) |
| درجة حرارة التشغيل | من −20 إلى 50 درجة مئوية |
| أبعاد الهيكل | 214 × 98 × 40 مم |
| الوزن | 0.90 كجم |
| مادة الهيكل | ABS مقاوم للأحماض |
| القائمة | متعددة اللغات |
| الضمان | ضمان Otoeko لمدة سنة |
دليل التطبيق وقراءة التقرير الحراري.
قواعد التوصيل في الورشة وكيفية تفسير القيم المطبوعة على التقرير.
صحة البطارية (%) والمقاومة الداخلية (mΩ)
مع تكلّس الألواح ترتفع المقاومة الداخلية وتنخفض نسبة SOH، ما يكشف ضعف البطارية حتى لو بدا جهدها 12.6V.
نسبة الشحن (%) وقرار إعادة الشحن
إذا كانت SOH مرتفعة وSOC منخفضة فالبطارية سليمة وتحتاج فقط إلى إعادة شحن دون استبدال.
قاعدة البطاريتين في شاحنات 24 فولت
يُجرى اختبار التشغيل والشحن على نظام 24V مباشرة، بينما تُقاس كل بطارية 12V على حدة عند فحص صحة البطارية SOH.
تحليل تموج الدايودات (Ripple)
يفحص الجهاز استقرار جهد المولد وتموج التيار المتردد لاكتشاف أعطال دايودات الدينامو مبكراً.
اختبار متوافق مع نوع البطارية وتحكم واضح.
اختر من القائمة الإعداد المناسب لبطاريات الرصاص السائلة أو AGM المسطحة أو AGM الحلزونية أو GEL أو EFB، وأدخل المعيار والقيمة الاسمية المكتوبة على الملصق للحصول على تقييم دقيق.
صُممت الأزرار السبعة الفعلية لتناسب الاستخدام مع قفازات الورشة.
- رصاص سائلة
- AGM مسطحة
- AGM حلزونية
- GEL
- EFB
ثلاث خطوات من التوصيل إلى التقرير.
التوصيل
ثبّت المشبك الأحمر على القطب الموجب والأسود على السالب مع التأكد من نظافة أقطاب البطارية.
اختيار المعايير
أدخل نوع البطارية ومعيار الملصق والقيمة الاسمية عبر الشاشة الملونة.
طباعة التقرير
اطبع النتيجة الحرارية فوراً وأرفقها بأمر العمل أو سلّم نسخة للعميل.
الفرق بين التقدير اليدوي والتشخيص الرقمي الموثّق.
الاعتماد على القياس الرقمي يمنح ورشتك دقة ومصداقية أعلى.
التقدير غير الموثّق
- تحديد حالة البطارية بالتخمين
- صعوبة التفريق بين أعطال السلف والشحن
- معلومات شفهية دون سجل مكتوب
- غياب الإثبات عند مراجعة العميل
التشخيص مع BT760
- مؤشرات SOH/SOC وmΩ للصحة والشحن
- أربعة اختبارات مستقلة بنتائج رقمية
- تقرير حراري مطبوع فوري
- إمكانية مقارنة القياس قبل الصيانة وبعدها

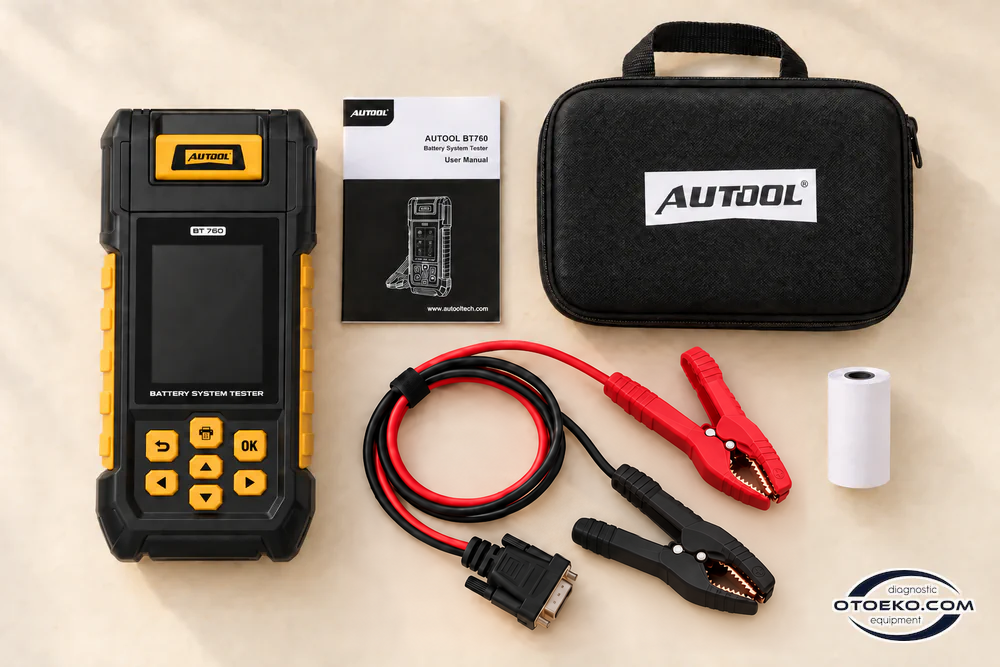

محتويات العبوة جاهزة للاستخدام.
يتوفر الجهاز مع جميع ملحقات القياس والحمل والطباعة ضمن الحزمة القياسية.
- جهاز فحص البطارية AUTOOL BT760
- كابل مشابك بطارية أحمر وأسود قابل للفصل
- حقيبة حمل واقية بسحاب
- دليل الاستخدام
- لفة ورق حراري للطابعة
ضمان Otoeko لمدة سنة
يتمتع الجهاز بضمان Otoeko لمدة سنة كاملة ضد عيوب التصنيع.
الأسئلة الشائعة
أهم الأسئلة المتداولة حول جهاز AUTOOL BT760 وإجاباتها.
ما أنواع البطاريات التي يدعمها الجهاز؟
يدعم بطاريات الرصاص السائلة التقليدية وAGM المسطحة وAGM الحلزونية وGEL وEFB. لا يدعم بطاريات الليثيوم.
هل يشحن البطارية أو يقدّم مساعدة تشغيل؟
لا، الجهاز مخصص للقياس والتشخيص فقط ولا يحتوي على وظيفة شحن أو تقوية بدء التشغيل.
أي معيار أختار: CCA أم EN أم DIN؟
اختر المعيار المطبوع على ملصق البطارية وأدخل القيمة الاسمية المقابلة له.
ما نوع الورق المستخدم في الطابعة؟
تعمل الطابعة المدمجة بلفات ورق حراري قياس 57 مم دون الحاجة إلى حبر.
