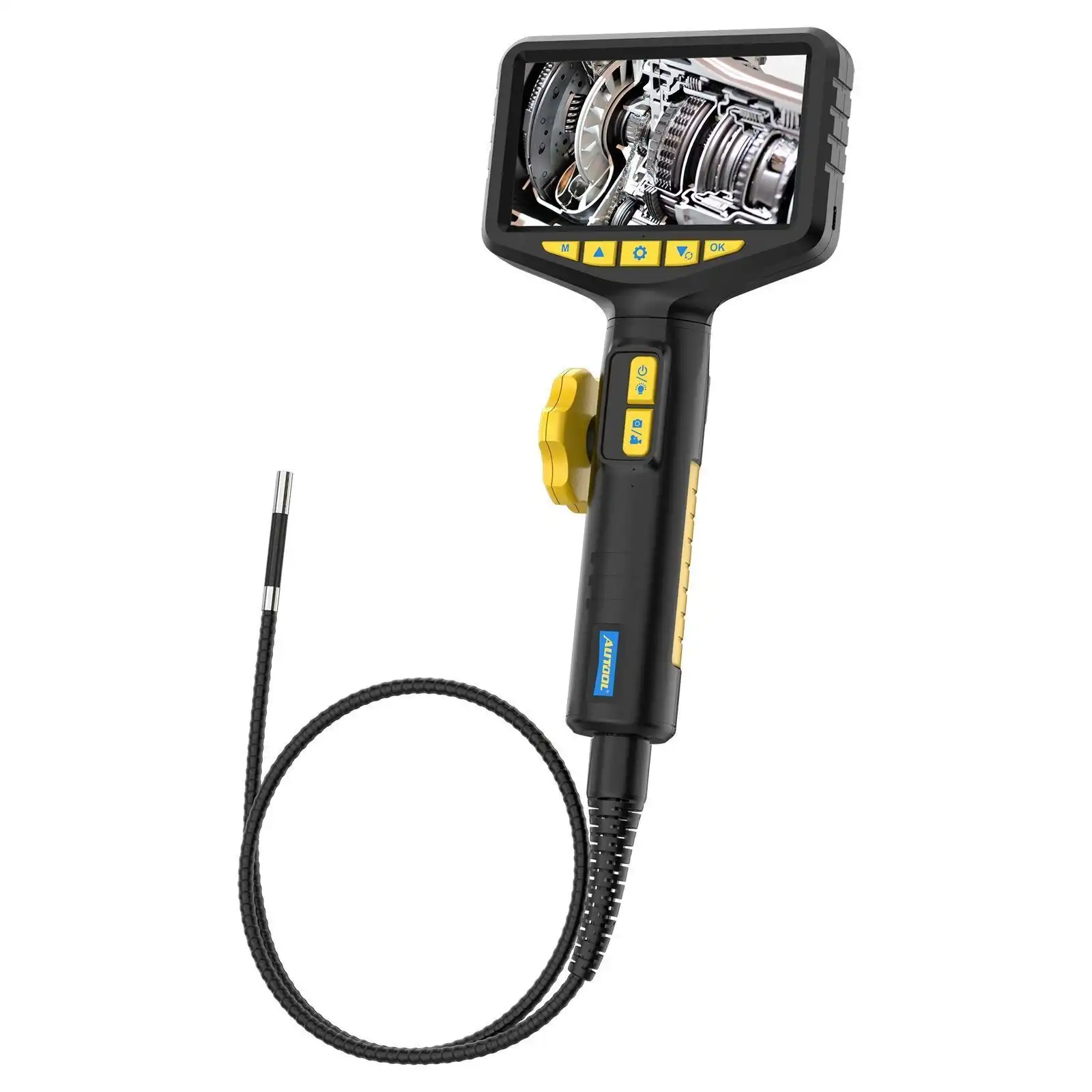

AUTOOL SVB305 · منظار فحص صناعي مفصلي 210 درجة
كاميرا فحص الأسطوانات والمحركات المفصلية 210° AUTOOL SVB305
اكشف احتراق الصبابات وخدوش السلندر وتسريب ماء الرديتر وانسداد دبة البيئة في دقائق دون فك رأس المحرك.
- مسبار مفصلي 210°
- 5.5 ملم 1080P IPS
- ذاكرة 32GB · IP67
هندسة احترافية مصممة لبيئة الورش الحديثة
تم تطوير AUTOOL SVB305 لتقديم أعلى مستويات السرعة والدقة والمتانة في الاستخدام اليومي.
توجيه مفصلي 210° في اتجاهين بعجلة الإبهام
أدر عجلة التحكم لثني رأس الكاميرا 210° يميناً ويساراً بنصف قطر ضيق 35 ملم لرؤية الصبابات العلوية مباشرة دون مرايا جانبية.
عدسة 5.5 ملم بدقة 1080P وشاشة 4.3" IPS
تلتقط أدق التفاصيل والخدوش الدقيقة بعمق تركيز مثالي (22–100 ملم) وتعرضها بألوان حقيقية على شاشة IPS.
6 مصابيح LED بـ 3 مستويات وحماية IP67
تحكم في شدة الإضاءة لمنع الانعكاس على الأسطح المعدنية المبللة بالزيت مع عزل كامل IP67.
إنذار حرارة ذكي (80°C) وتسجيل 32GB
ينبهك صوتياً وبصرياً إذا زادت حرارة المحرك عن 80 درجة مئوية، ويحفظ الصور والفيديوهات بضغطة زر على بطاقة 32GB.
تشخيص دقيق بدون فك رأس المحرك
افحص الصبابات والبساتم وجوان وش السلندر في دقائق
بدلاً من فك رأس المحرك بتكلفة عالية، أدخل مسبار SVB305 عبر فتحة البوجي ووجّه العدسة 210° للأعلى لفحص الصبابات وجدران الأسطوانة فوراً.
- رؤية واضحة لتآكل الصبابات وتراكم الكربون
- كشف خدوش جدار السلندر وتسريب سائل التبريد
- أمان تام بدون مرايا قابلة للسقوط داخل المحرك
استخدامات متعددة في الورشة
فحص التيربو ودبة التلوث والـ DPF وثلاجة المكيف
يمكن إدخال المسبار من فتحة حساس الأكسجين لفحص سلامة خلايا دبة البيئة، أو خلف الطبلون لفحص ثلاجة المكيف دون فكها.
- كابل شبه صلب بطول 1 متر يحافظ على مساره
- نقل مباشر للصور والفيديو إلى الكمبيوتر عبر كابل USB
- بطارية ليثيوم مدمجة 2000mAh تعمل حتى 3 ساعات
اعتمادية عالية للعمل الشاق
حماية حرارية وحقيبة حفظ صلبة
يراقب الحساس الحراري درجة حرارة طرف الكاميرا وينبهك عند 80°C لحماية العدسة من التلف.
- عنق مفصلي مدرع بشبكة فولاذية مقاومة للتآكل
- تصميم مريح للتحكم والتوجيه والتصوير بيد واحدة
- يأتي داخل حقيبة بلاستيكية صلبة مضادة للصدمات
معرض الصور والتفاصيل التقنية
تفاصيل التصميم ومشاهد الاستخدام العملي لجهاز AUTOOL SVB305.
المواصفات التقنية ومعايير الأداء
جدول المواصفات الكامل المعتمد من الشركة المصنعة.
| العلامة التجارية / الموديل | AUTOOL SVB305 Articulating Borescope |
|---|---|
| قطر وطول المسبار | 5.5 ملم · كابل شبه صلب بطول 1 متر |
| زاوية الانحناء | 210° في اتجاهين (نصف قطر 35 ملم) |
| دقة الكاميرا | 1080P HD (1920×1080) · مستشعر 1.0 MP CMOS |
| زاوية الرؤية والتركيز | 70° FOV · مسافة تركيز 22 – 100 ملم |
| الشاشة | شاشة ملونة 4.3 بوصة IPS HD |
| الإضاءة | 6 مصابيح LED عالية السطوع (3 مستويات) |
|---|---|
| مقاومة السوائل | IP67 ضد الماء والزيت (للمسبار والعدسة) |
| التخزين والصيغ | ذاكرة 32GB MicroSD مرفقة · صور JPG وفيديو AVI |
| درجة حرارة التشغيل | -10°C إلى +80°C (إنذار فوق 80°C) |
| البطارية | 2000 mAh ليثيوم أيون (~2.5 – 3 ساعات عمل) |
| الضمان | ضمان رسمي لمدة سنة من Otoeko |
دليل الاستخدام والتشخيص في الورشة
خطوات العمل الأربع الموصى بها للحصول على أدق النتائج.
التأكد من حرارة المحرك
تأكد من انخفاض حرارة المحرك لأقل من 80°C وضع البستم في النقطة الميتة السفلى.
إدخال المسبار بشكل مستقيم
اجعل عجلة التوجيه في المنتصف (0°) أثناء إدخال المسبار عبر فتحة البوجي.
توجيه العدسة 210° وضبط الإضاءة
حرك عجلة التحكم لثني العدسة 210° نحو الصبابات واضبط مستوى إضاءة LED.
التسجيل وإرجاع العدسة مستقيمة قبل السحب
التقط الصور والفيديو، ثم أعد العدسة للوضع المستقيم قبل سحب المسبار للخارج.
الفرق بين الطرق التقليدية والتشخيص الاحترافي
مزايا تقنية تمنع التخمين وتختصر وقت الصيانة.
الطرق التقليدية العادية
- الكاميرات الثابتة تنظر للأسفل فقط ولا ترى الصبابات العلوية
- المرايا الجانبية القابلة للتركيب قد تسقط داخل السلندر
- الكاميرات السميكة (8 ملم) لا تدخل فتحات البواجي الضيقة
- عدم وجود إنذار حرارة يؤدي لتلف العدسة في المحركات الساخنة
مع جهاز AUTOOL SVB305
- انحناء ميكانيكي 210° يكشف الصبابات وسقف السلندر مباشرة
- رأس مفصلي قطعة واحدة بدون مرايا قابلة للسقوط
- قطر نحيف 5.5 ملم يناسب كافة المحركات الحديثة
- إنذار حرارة 80°C + بطاقة ذاكرة 32GB مرفقة
محتويات العبوة — طقم كامل جاهز للعمل
حزمة المصنع الأصلية المفحوصة قبل الشحن.
- 1 × كاميرا الفحص المفصلية 210° AUTOOL SVB305 (بمسبار 1 متر)
- 1 × بطاقة ذاكرة 32GB MicroSD (مركبة بالجهاز) + كابل USB
- 1 × حقيبة حمل صلبة ودليل المستخدم
ضمان Otoeko الرسمي لمدة سنة واحدة
يتمتع جهاز AUTOOL SVB305 بضمان رسمي من Otoeko لمدة سنة واحدة ضد عيوب التصنيع مع دعم فني متكامل.
الأسئلة الشائعة
إجابات لأهم الأسئلة التقنية حول AUTOOL SVB305.
ما ميزة الانحناء 210° مقارنة بالكاميرا العادية؟
تمكنك من الالتفاف داخل السلندر والنظر للأعلى لرؤية الصبابات التي يستحيل رؤيتها بالكاميرا الثابتة.
هل تحتاج لتركيب مرآة لرؤية الجوانب؟
لا، رأس الكاميرا نفسه ينحني ميكانيكياً بزاوية 210° دون أي مرايا خارجية.
ما الفتحات التي يدخل منها مسبار 5.5 ملم؟
يدخل بسهولة من جميع فتحات البواجي 12 و14 ملم وفتحات حساس الأكسجين ومعظم فتحات البخاخات.
ما التنبيه المهم عند إخراج المسبار؟
يجب دائماً إعادة عجلة التوجيه للمنتصف ليصبح رأس الكاميرا مستقيماً قبل سحبه من الفتحة.
هل تأتي معها بطاقة ذاكرة؟
نعم، تأتي مزودة ببطاقة MicroSD سعة 32 جيجابايت جاهزة للتسجيل.
ما هي مدة الضمان؟
ضمان رسمي لمدة سنة كاملة من الموزع المعتمد Otoeko.
