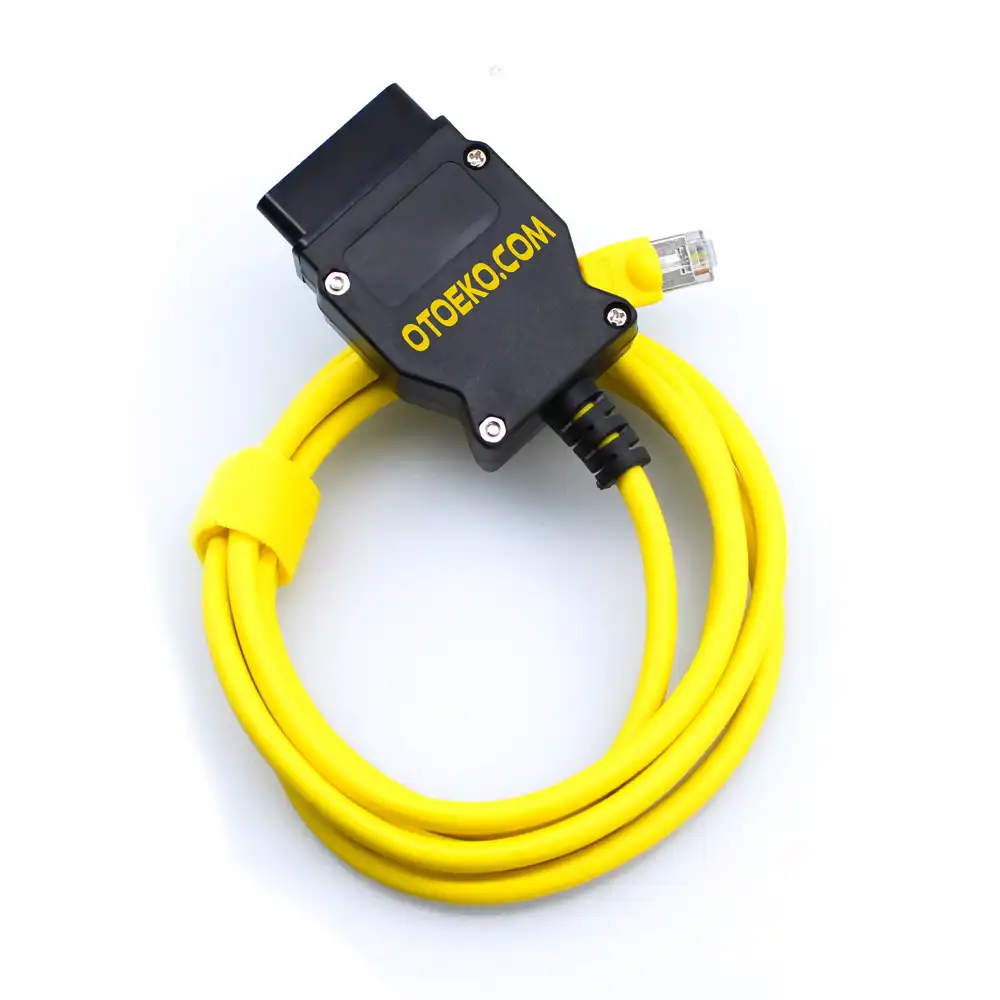

واجهة البرمجة الهندسية لسيارات BMW · ETHERNET TO OBD2 (DOIP / HSFZ)
كابل برمجة وتفعيل المزايا المخفية BMW ENET للفئات F / G / I
فعّل جميع مزايا الراحة والوسائط والأداء المخفية في سيارتك BMW من الفئات F و G و I خلال دقائق عبر اتصال إيثرنت مستقر بسرعة 100 ميجابت/ثانية.
- فئات BMW F / G / I
- متوافق مع E-Sys و ISTA+
- سرعة 100 Mbps DoIP
- يدعم تطبيق BimmerCode
هندسة احترافية مصممة لبيئة الورش الحديثة
تم تطوير ENET Ethernet to OBD2 لتقديم أعلى مستويات السرعة والدقة والمتانة في الاستخدام اليومي.
اتصال إيثرنت فائق السرعة ومستقر (100 Mbps DoIP)
يتصل مباشرة بوحدات البوابة (ZGW / FEM / BDC) عبر بروتوكول الإيثرنت لقراءة وكتابة ملفات CAFD في ثوانٍ معدودة دون خطر انقطاع الاتصال.
تكامل تام مع E-Sys و ISTA+ وتطبيق BimmerCode
يعمل مباشرة على أجهزة الكمبيوتر بنظام Windows مع برامج E-Sys و ISTA+، كما يعمل مع الهواتف والأجهزة اللوحية عبر تطبيق BimmerCode و Bootmod3 باستخدام محول RJ45 إلى Type-C أو Lightning.
تفعيل أكثر من 30 ميزة مخفية من المصنع
يتيح تفعيل الفيديو أثناء الحركة، السرعة الرقمية، وضع Sport+، العدادات الرياضية (HP/Nm)، ذاكرة Start-Stop، طي المرايا بضغطة واحدة، وإلغاء تنبيه حزام الأمان.
أسلاك نحاسية CAT5e معزولة ومقاومة دقيقة 510 أوم
مصنع من نحاس نقي عالي الجودة مع مقاومة تفعيل دقيقة 510 أوم لضمان الحصول على عنوان IP فوري ومستقر عند التوصيل بالمركبة.
تفعيل المزايا المخفية والتخصيص
اكتشف الإمكانات الكاملة لسيارتك BMW عبر البرمجة الآمنة
باستخدام كابل BMW ENET مع برنامج E-Sys أو تطبيق BimmerCode يمكنك تخصيص وحدات FEM, BDC, HU_NBT, KOMBI, ICM و EGS بسهولة:
- الوسائط والشاشة: تشغيل الفيديو أثناء القيادة (VIM)، تشغيل صيغ الفيديو عبر USB، شعار ترحيب M Performance، والعدادات الرياضية
- لوحة العدادات (KOMBI): إظهار السرعة الرقمية الفعلية، تغيير نمط الخط إلى M-Performance، والتحكم بتنبيه حزام الأمان
- الأداء والقيادة: تفعيل وضع القيادة Sport+، تفعيل نظام الانطلاق Launch Control، وحفظ آخر وضع لنظام Start-Stop
- الإضاءة والمظهر: ضبط سطوع إضاءة النهار Angel Eyes، الإضاءة الترحيبية، وتشغيل كشافات الضباب مع الالتفاف
- الراحة والأقفال: طي المرايا الجانبية فوراً من الريموت، استمرار رفع النوافذ عند فتح الباب، والصوت التنبيهي عند القفل
المركبات والفئات المدعومة
تغطية متكاملة لسيارات BMW فئات F و G و I وسيارات MINI الحديثة
يدعم جميع مركبات مجموعة BMW العاملة ببروتوكول الإيثرنت من عام 2010 فصاعداً:
- الفئة 1 و 2: F20, F21, F40, F44, F22, F23, F45, F46, F87 (M2)
- الفئة 3 و 4: F30, F31, F34, F80 (M3), G20, G21, F32, F33, F36, F82, F83 (M4)
- الفئة 5 و 6 و 7: F07, F10, F11, F18, F90, G30, G31, F06, F12, F13, F01, F02, G11, G12
- فئات X و i و MINI: X1 (F48), X2 (F39), X3 (F25, G01), X4 (F26, G02), X5 (F15, G05), X6 (F16, G06), i3 (I01), i8 (I12), MINI F54/F55/F56/F60
- ملاحظة هامة: لا يعمل هذا الكابل مع الفئة E القديمة (مثل E46, E60, E90)؛ للفئة E يرجى اختيار كابل BMW INPA K+DCAN المتوفر في متجرنا.
التشخيص الهندسي والبرمجة
فحص شامل للأعطال وتعريف القطع عبر برنامج ISTA+
إلى جانب تفعيل المزايا المخفية، يعمل الكابل كواجهة تشخيص احترافية مع برنامج الخدمة الرسمي ISTA+:
- فحص ومسح الأعطال (DTC): قراءة ومسح رموز الخطأ في المحرك (DME/DDE)، القير (EGS)، الفرامل (DSC)، والوسائد الهوائية
- البيانات الحية المباشرة: مراقبة قيم البخاخات، نسبة امتلاء فلتر البيئة DPF، ضغط التيربو، وحرارة زيت القير
- تعريف القطع المضافة (Retrofits): برمجة وتعريف الشاشات والعدادات الرقمية والكاميرات المضافة إلى قائمة تجهيزات المركبة (VO/FA)
- وظائف الصيانة: تسجيل البطارية الجديدة (Battery Registration)، تصفير مواعيد الصيانة، وتنظيف فلتر DPF

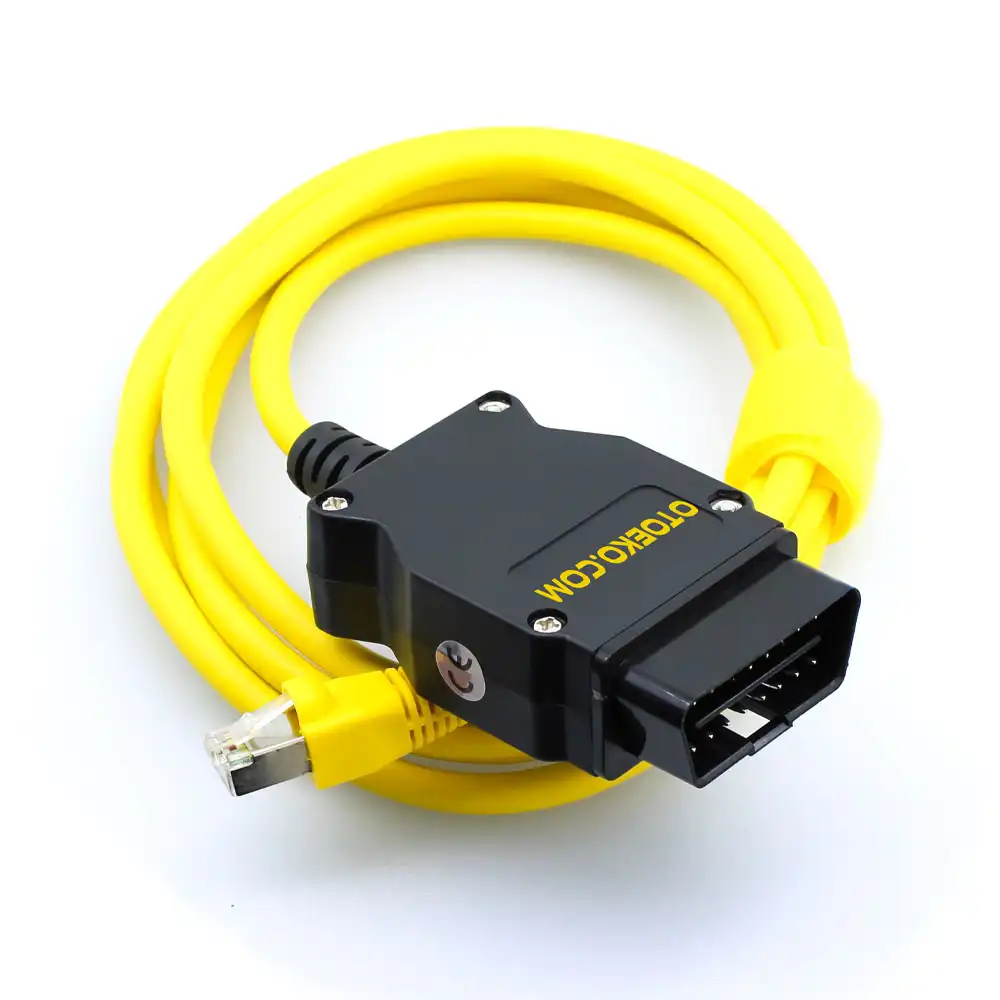

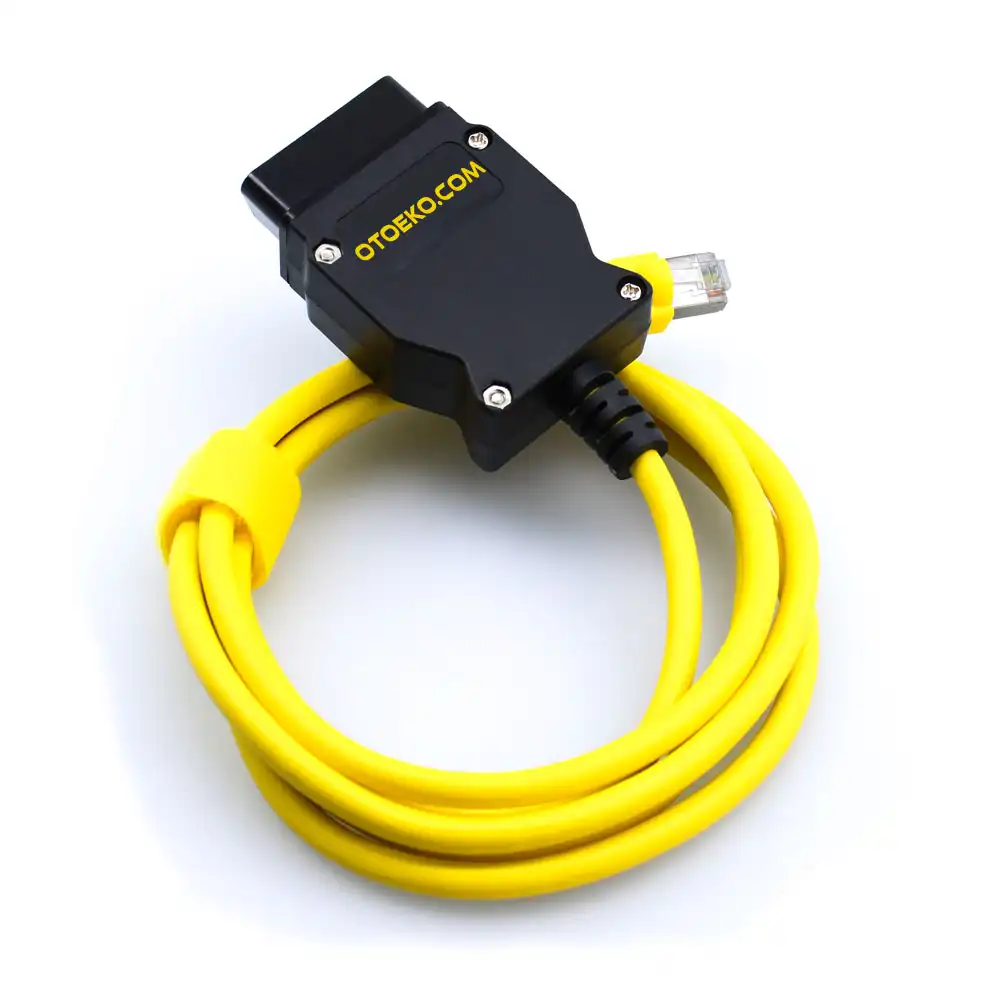

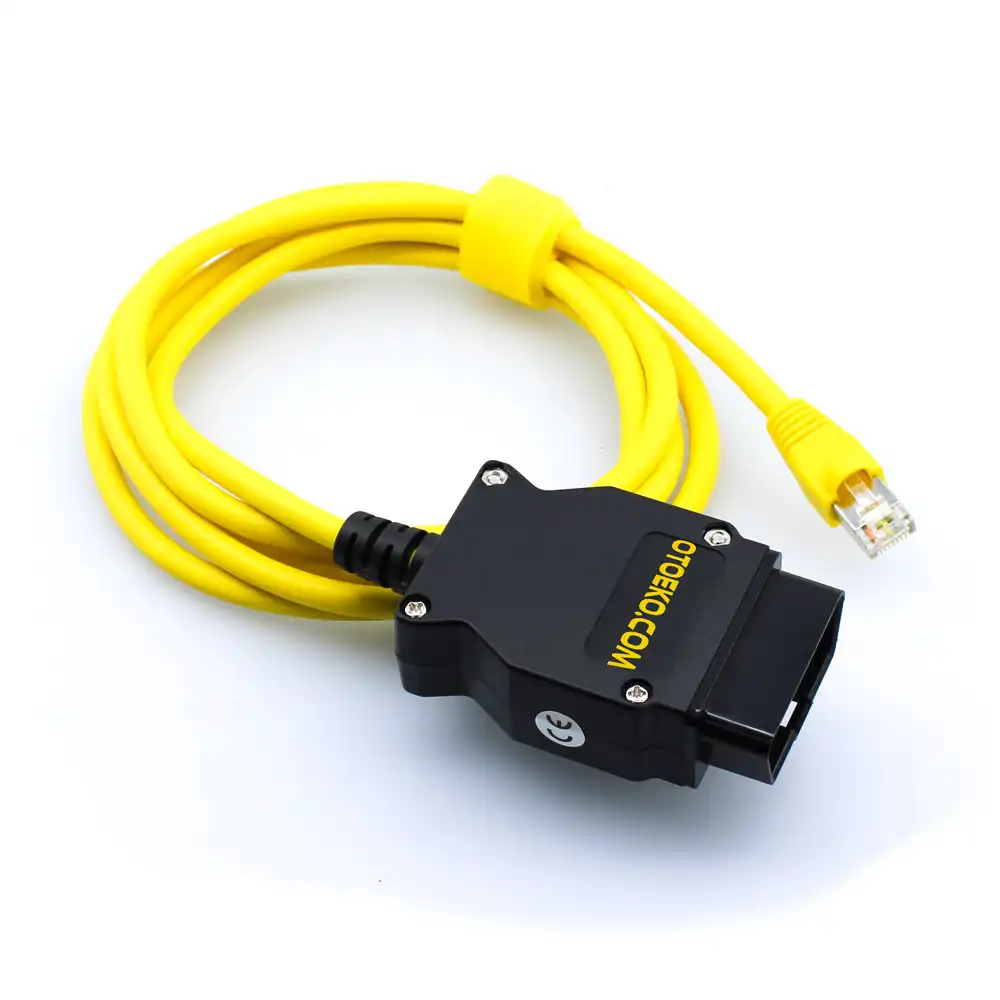

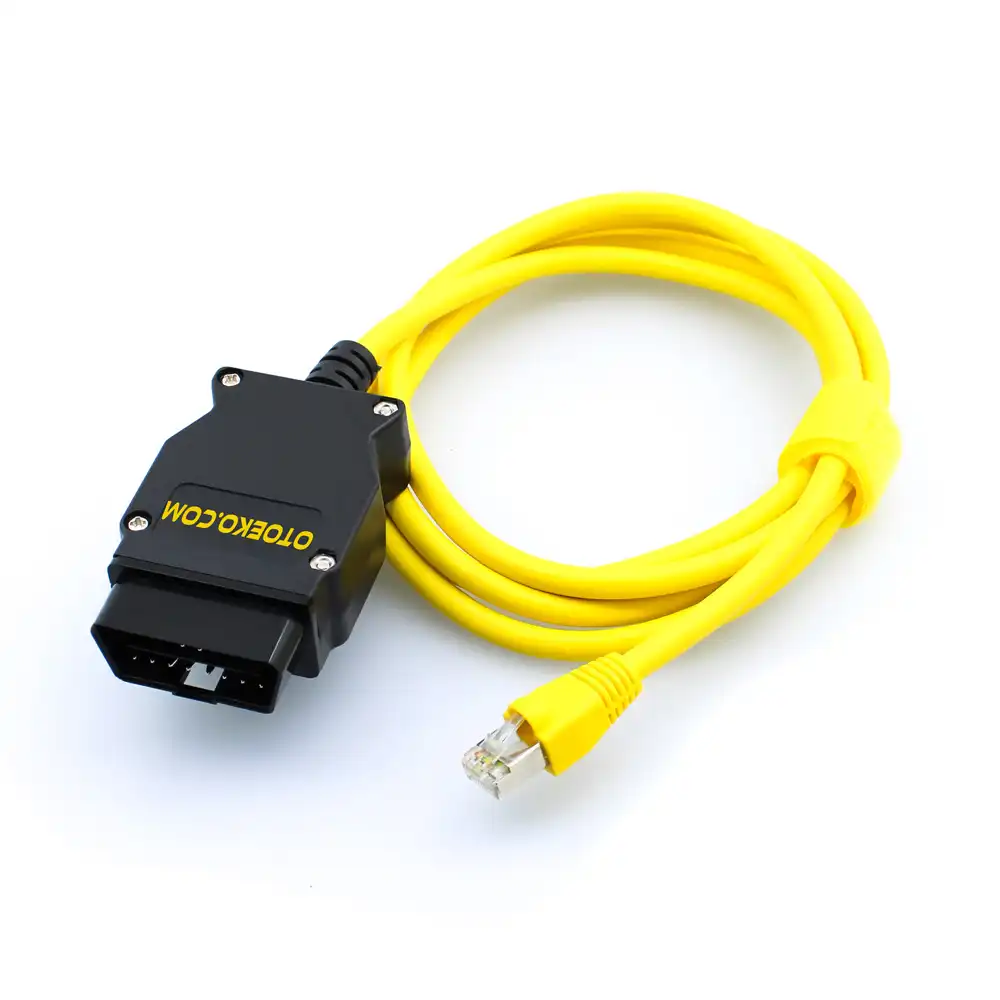

معرض الصور والتفاصيل التقنية
تفاصيل التصميم ومشاهد الاستخدام العملي لـ ENET Ethernet to OBD2.
المواصفات التقنية ومعايير الأداء
جدول المواصفات الكامل المعتمد من الشركة المصنعة.
| رمز المنتج (SKU) | OTO0015 |
|---|---|
| الموديل | كابل البرمجة والتشخيص BMW ENET (Ethernet to OBD2) |
| مقبس المركبة | 16-Pin OBD2 قياسي بدبابيس مطلية بالذهب |
| مقبس الحاسوب | منفذ الشبكة RJ45 Ethernet |
| البروتوكول | ISO 13400 DoIP / BMW HSFZ (100 Mbps) |
| نوع السلك | نحاس نقي معزول CAT5e بغلاف TPE مرن ومقاوم للانثناء |
| مقاومة التفعيل | مقاومة دقيقة 510 أوم 1/4 واط المدمجة لبوابة ZGW/FEM/BDC |
| المركبات المتوافقة | BMW الفئات F و G و I وسيارات MINI فئة F |
|---|---|
| برامج الكمبيوتر | BMW E-Sys, E-Sys Launcher, ISTA+ (Rheingold), Tool32 |
| تطبيقات الهواتف | BimmerCode, BimmerLink, Bootmod3, xHP (مع محول RJ45) |
| أنظمة التشغيل | Windows 7 / 8 / 10 / 11 (32/64-Bit), iOS & Android |
| الدليل والبرمجيات | رابط تحميل برنامج E-Sys ودليل التثبيت متاح في لوحة العميل |
| الضمان | ضمان Otoeko الرسمي لمدة 6 أشهر |
| فحص الجودة | مفحوص بنسبة 100% لاستمرارية الدبابيس ونقل حزم الشبكة قبل الشحن |
دليل الاستخدام والتشخيص في الورشة
خطوات العمل الأربع الموصى بها للحصول على أدق النتائج.
توصيل منفذ OBD2 و RJ45
افتح سويتش السيارة، ثم وصّل طرف OBD2 بالمركبة وطرف RJ45 بمنفذ الشبكة في الحاسوب أو المحول.
التحقق من عنوان IP التلقائي
خلال ثوانٍ سيحصل نظام Windows تلقائياً على عنوان IP في النطاق 169.254.x.x دون الحاجة لتعريفات إضافية.
الاتصال عبر E-Sys أو ISTA+
افتح برنامج E-Sys واضغط Connect، ثم اختر رمز الشاسيه المناسب (بدون _DIRECT) وحدد الاتصال عبر رقم الشاسيه VIN.
النسخ الاحتياطي وتطبيق الكود
اقرأ بيانات FA و SVT، واحفظ نسخة احتياطية من ملف CAFD قبل تعديل القيم المطلوبة في Edit FDL ثم اضغط Code FDL.
القدرات التقنية والمزايا التشغيلية
مزايا تقنية ترفع كفاءة التشخيص والصيانة في الورشة.
متطلبات الورشة الأساسية
- وصلات البلوتوث البطيئة التي تستغرق دقائق لقراءة كل وحدة ولا تدعم برنامج E-Sys
- الكابلات الرديئة المصنوعة من الألومنيوم التي تفصل الاتصال أثناء البرمجة
- التكاليف الباهظة لتفعيل المزايا المخفية البسيطة في المراكز الخارجية
- غياب دليل واضح لخطوات التثبيت والاتصال ببرنامج E-Sys
مع ENET Ethernet to OBD2
- اتصال سلكي فائق السرعة 100 Mbps يقرأ ويبرمج الوحدات في ثوانٍ معدودة
- أسلاك نحاسية نقية CAT5e ومقاومة 510 أوم دقيقة لاتصال مستقر وآمن
- برمجة غير محدودة وفحص شامل للأعطال عبر ISTA+ بكابل واحد
- يشمل تحميل برنامج E-Sys ودليل الاستخدام التفصيلي من لوحة العميل

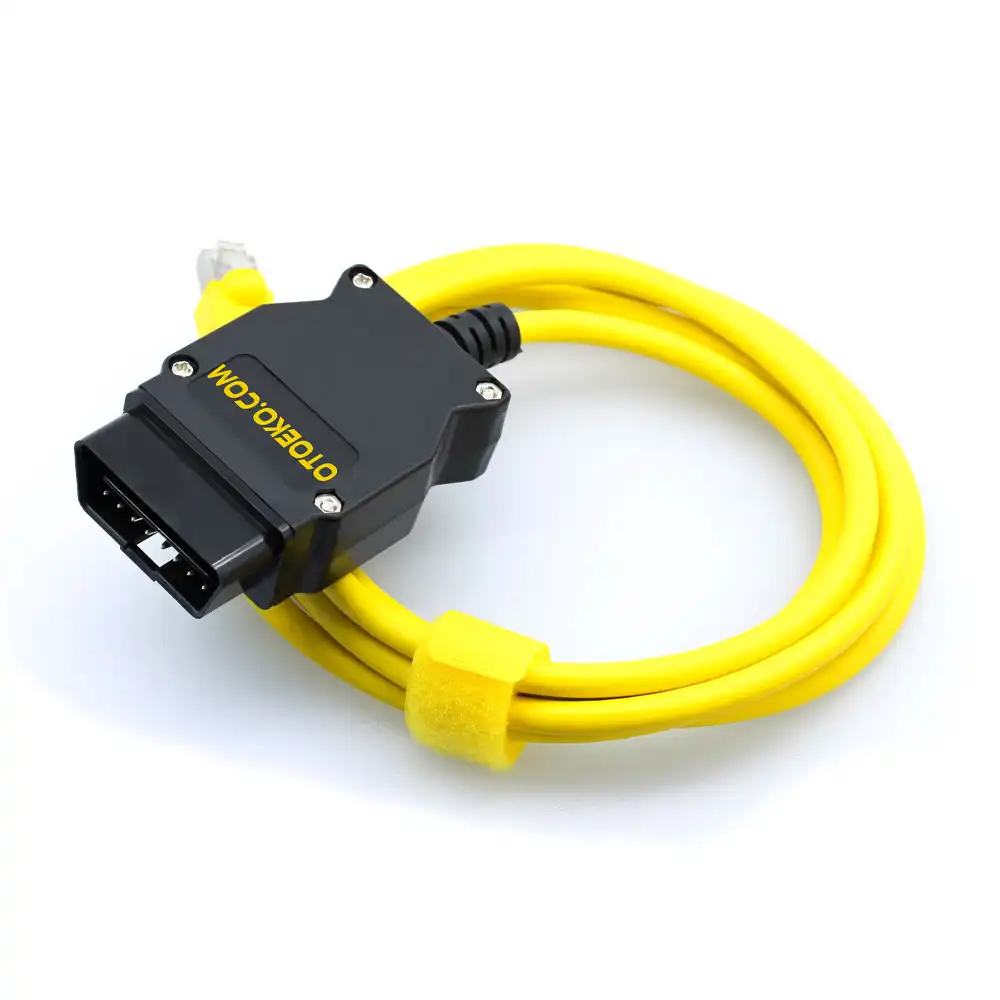

محتويات العبوة — طقم كامل جاهز للعمل
حزمة المنتج المفحوصة قبل الشحن.
- 1 × كابل البرمجة والتشخيص BMW ENET (Ethernet to OBD2) للفئات F / G / I
- محتوى رقمي: برنامج E-Sys ودليل التثبيت والبرمجة (متاح للتحميل من حسابك بعد الطلب)
- فاتورة رسمية وضمان Otoeko لمدة 6 أشهر
ضمان Otoeko الرسمي لمدة 6 أشهر
يتمتع ENET Ethernet to OBD2 بضمان رسمي من Otoeko لمدة 6 أشهر ضد عيوب التصنيع مع دعم فني متكامل.
الأسئلة الشائعة
إجابات لأهم الأسئلة التقنية حول ENET Ethernet to OBD2.
ما هي السيارات المتوافقة مع كابل BMW ENET؟
جميع سيارات BMW من الفئات F و G و I (موديلات 2010 فما فوق) بالإضافة إلى سيارات MINI فئة F (مثل F55, F56, F60) ورولز رويس.
هل يعمل الكابل مع سيارات BMW الفئة E القديمة (مثل E90 أو E60)؟
لا، الفئة E لا تدعم نظام الإيثرنت وتحتاج إلى كابل BMW INPA K+DCAN USB المتوفر في متجرنا.
هل يتوفر برنامج E-Sys مع المنتج؟
نعم، بمجرد إتمام الطلب يمكنك تحميل برنامج E-Sys ودليل التثبيت والاستخدام مباشرة من لوحة حسابك في الموقع.
كيف أستخدمه إذا كان اللابتوب لا يحتوي على منفذ شبكة RJ45؟
يمكنك استخدام أي محول قياسي من USB أو Type-C إلى RJ45 Ethernet وسيعمل الكابل بكامل كفاءته.
هل يعمل مع تطبيق BimmerCode على الآيفون والأندرويد؟
نعم، باستخدام وصلة تحويل من RJ45 إلى Type-C أو Lightning يعمل الكابل مع تطبيق BimmerCode و BimmerLink بسرعة فائقة.
هل عملية تفعيل المزايا المخفية آمنة على السيارة؟
نعم، تعديل إعدادات FDL آمن تماماً ويمكن إعادة أي وحدة إلى ضبط المصنع الأصلي (VO Code) في أي وقت.
