طقم جاهز للعمل · لابتوب مبرمج + برامج مثبتة ومفعلة

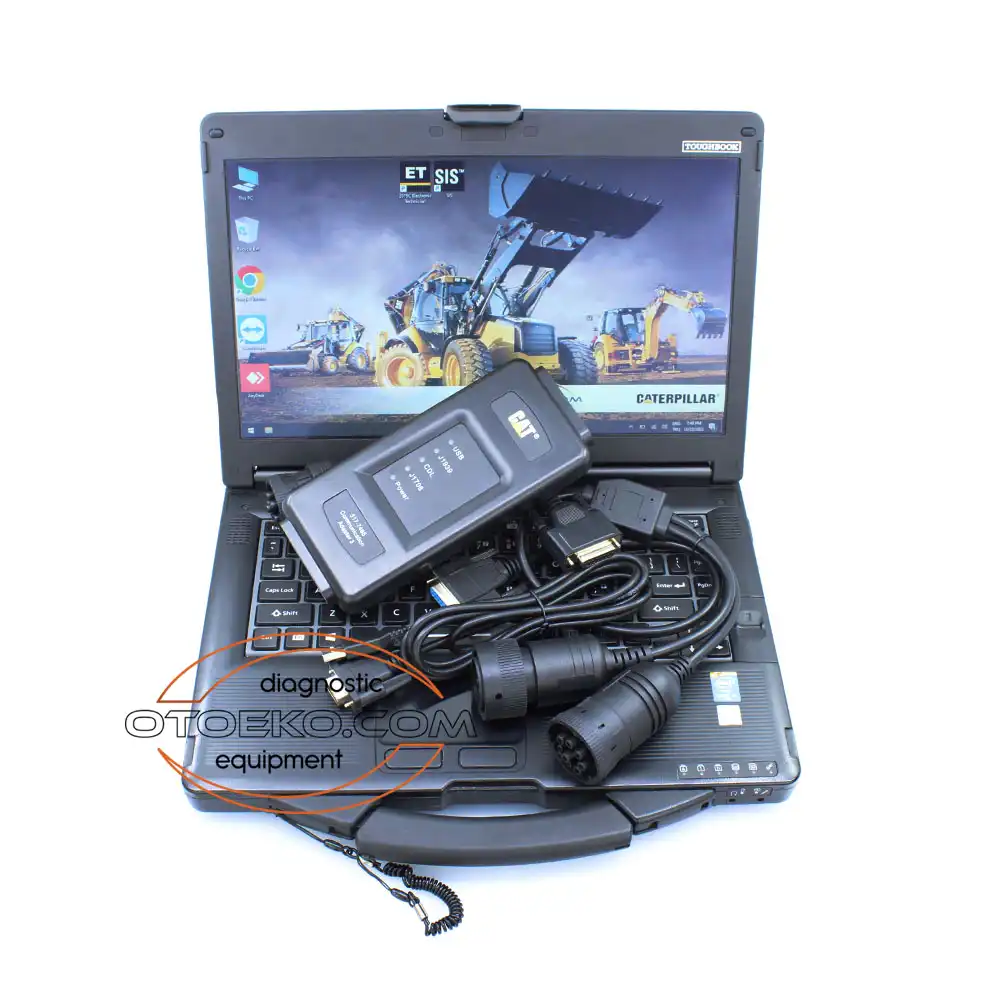

طقم جهاز تشخيص معدات كاتربيلر Caterpillar CAT ET 4 مع لابتوب مبرمج جاهز للعمل
ابدأ التشخيص والبرمجة فور استلام الطقم؛ جهاز الفحص مع لابتوب محطة عمل احترافي مبرمج محمل ببرامج CAT Electronic Technician (CAT ET) ومربوط بالكامل.
- يشمل لابتوب مبرمج
- برامج CAT Electronic Technicia مفعلة
- تشغيل فوري Plug & Play
- ضمان 6 أشهر للجهاز / 3 للحاسوب
هندسة احترافية مصممة لبيئة الورش الحديثة
تم تطوير CAT ET 4 + Laptop Hazır Set لتقديم أعلى مستويات السرعة والدقة والمتانة في الاستخدام اليومي.
اتصال متزامن عبر CDL وDual J1939
يقرأ خط كاتربيلر الخاص CDL وقنوات J1939 CAN المزدوجة في آن واحد للوصول الكامل إلى جميع عقول المعدة.
برمجة ECM سريعة عبر WinFlash
ذاكرة داخلية مطورة تتيح رفع ملفات الفلاش (.fls) إلى وحدات ECM بسرعة وأمان أعلى من الجيل السابق.
تكويد البخاخات واختبار السلندرات
برمجة أكواد e-Trim وملفات .trm لمحركات C7 وC9 وC13 وC15 وC18 وC32 مع اختبار قطع السلندرات.
تصميم صناعي للمواقع الشاقة
هيكل متين مقاوم للغبار والاهتزازات ويعمل مباشرة على أنظمة 12V و24V.
تشخيص المحرك ونظام الوقود
محركات ACERT وبخاخات HEUI/MEUI/CR وأنظمة البيئة
تغطية شاملة من محركات 3400/3500 إلى محركات C4.4 وC7.1 وC9.3 وC13 وC15 وC18 وC32:
- قراءة ومسح الأعطال النشطة والمسجلة CID-FMI / EID مع ساعات التشغيل
- برمجة أكواد البخاخات e-Trim ورفع ملفات المعايرة .trm
- اختبار قطع السلندرات الأوتوماتيكي واختبار صمامات البخاخات
- تجديد فلتر البيئة DPF وفحص أنظمة ARD وSCR/DEF
الهيدروليك والقير وضبط المعلمات
معايرة صمامات الحفارات PRV وقير Powershift
تحكم كامل في عقول الحفارات (320 إلى 390) واللوادر (950 إلى 988) والبلدوزرات:
- معايرة صمامات الضغط التناسبية PRV لطرمبة الهيدروليك الرئيسية وتدفق الملحقات
- معايرة تعبئة كلتشات قير Powershift ومحول العزم
- ضبط حد السرعة ومؤقت إيقاف الخمول وتدفق الهيدروليك الإضافي
- تسجيل البيانات الحية Data Logger وعرض الرسوم البيانية للضغوط والحرارة
طقم التوصيل الميداني

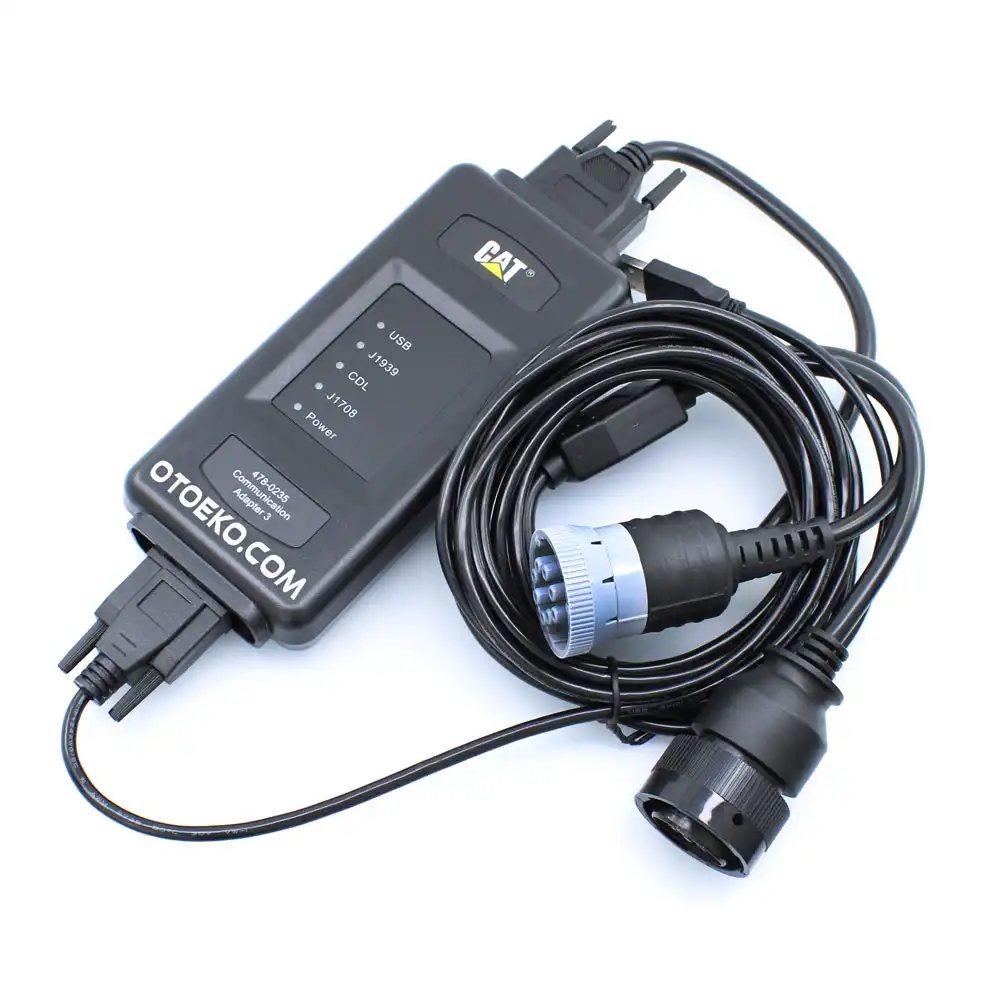

كابل Y مزدوج (9 بن + 14 بن) لجميع معدات كاتربيلر
يوفر اتصالاً مباشراً دون الحاجة لتبديل الوصلات:
- كابل Y يجمع فيش 9 بن الدائري وفيش 14 بن الحديث لمعدات كاتربيلر
- كابل USB محكم القفل لاتصال مستقر بالكمبيوتر
- يعمل مباشرة على أنظمة 12 فولت و24 فولت
- حقيبة صلبة مبطنة لحماية الجهاز في الموقع
معرض الصور والتفاصيل التقنية
تفاصيل التصميم ومشاهد الاستخدام العملي لـ CAT ET 4 + Laptop Hazır Set.
المواصفات التقنية ومعايير الأداء
جدول المواصفات الكامل المعتمد من الشركة المصنعة.
| طراز الجهاز | Caterpillar Comm Adapter 4 (CAT ET 4) |
|---|---|
| رقم القطعة المرجعي | 478-0235 / 538-5051 |
| البرامج المتوافقة | CAT Electronic Technician (CAT ET) & WinFlash |
| البروتوكولات المدعومة | CAT Data Link (CDL), Dual SAE J1939 CAN, SAE J1708/J1587 |
| التوصيل بالكمبيوتر | كابل USB 2.0 محكم القفل |
| فيش المعدة | كابل Y مزدوج (9 بن Deutsch + 14 بن CAT) |
| جهد التشغيل | 9 – 32 فولت تيار مستمر (12V / 24V) |
|---|---|
| أنظمة التشغيل | ويندوز 10 وويندوز 11 (64 بت) |
| المعدات المدعومة | حفارات، لوادر، بلدوزرات، شاحنات، مولدات، محركات بحرية |

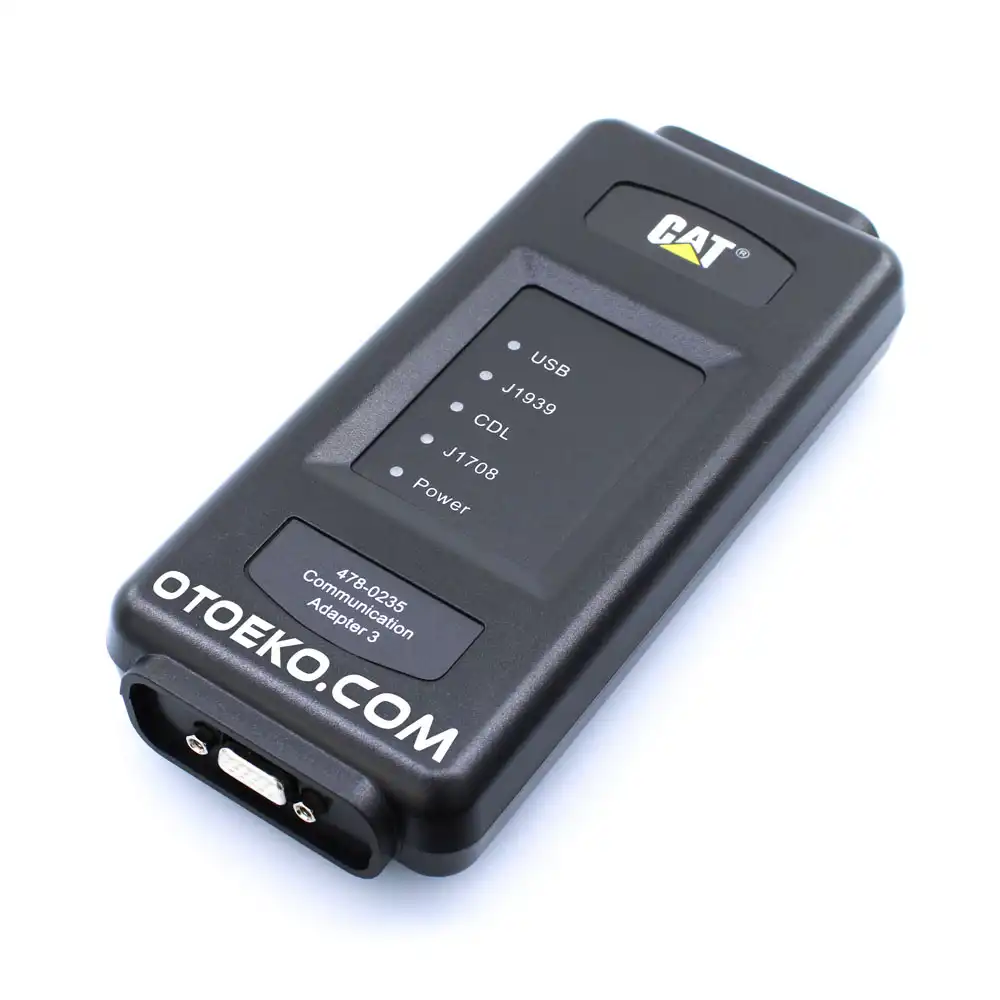

| مؤشرات الحالة | مؤشرات LED للطاقة وUSB ونقل البيانات |
| بلد المنشأ | الصين (بورد صناعي فئة A+) |
| مدة الضمان | 6 أشهر ضمان رسمي من Otoeko |
دليل الاستخدام والتشخيص في الورشة
خطوات العمل الأربع الموصى بها للحصول على أدق النتائج.
التوصيل بمنفذ المعدة
وصّل طرف 9 بن أو 14 بن من كابل Y بمنفذ الفحص داخل كابينة المعدة.
توصيل USB وفتح السويتش
وصّل كابل USB بالكمبيوتر وافتح السويتش على وضع ON وتأكد من إضاءة مؤشر الطاقة.
الفحص التلقائي في CAT ET
افتح برنامج CAT ET ليتعرف الجهاز تلقائياً على جميع وحدات ECM في المعدة.
التشخيص والمعايرة والبرمجة
اقرأ الأعطال أو نفّذ معايرة البخاخات والهيدروليك أو برمجة العقل عبر WinFlash.
القدرات التقنية والمزايا التشغيلية
مزايا تقنية ترفع كفاءة التشخيص والصيانة في الورشة.
متطلبات الورشة الأساسية
- يقرأ خط J1939 العام فقط ولا يدخل إلى خط CDL الخاص بكاتربيلر.
- لا يدعم رفع ملفات البخاخات .trm أو برمجة العقول عبر WinFlash.
- يفتقر لمعايرة هيدروليك الحفارات PRV وقير Powershift.
- لا يتصل مباشرة بمنافذ 14 بن الحديثة.
مع CAT ET 4 + Laptop Hazır Set
- دعم كامل لخطوط CDL وDual J1939 وJ1708 لجميع عقول كاتربيلر.
- برمجة ملفات البخاخات .trm وضبط المعلمات وفلاش ECM عبر WinFlash.
- تنفيذ معايرات الهيدروليك والقير وتجديد فلتر البيئة بمستوى الوكالة.
- مزود بكابل Y مزدوج (9 بن + 14 بن) شامل لجميع المعدات.
محتويات العبوة — طقم كامل جاهز للعمل
حزمة المنتج المفحوصة قبل الشحن.

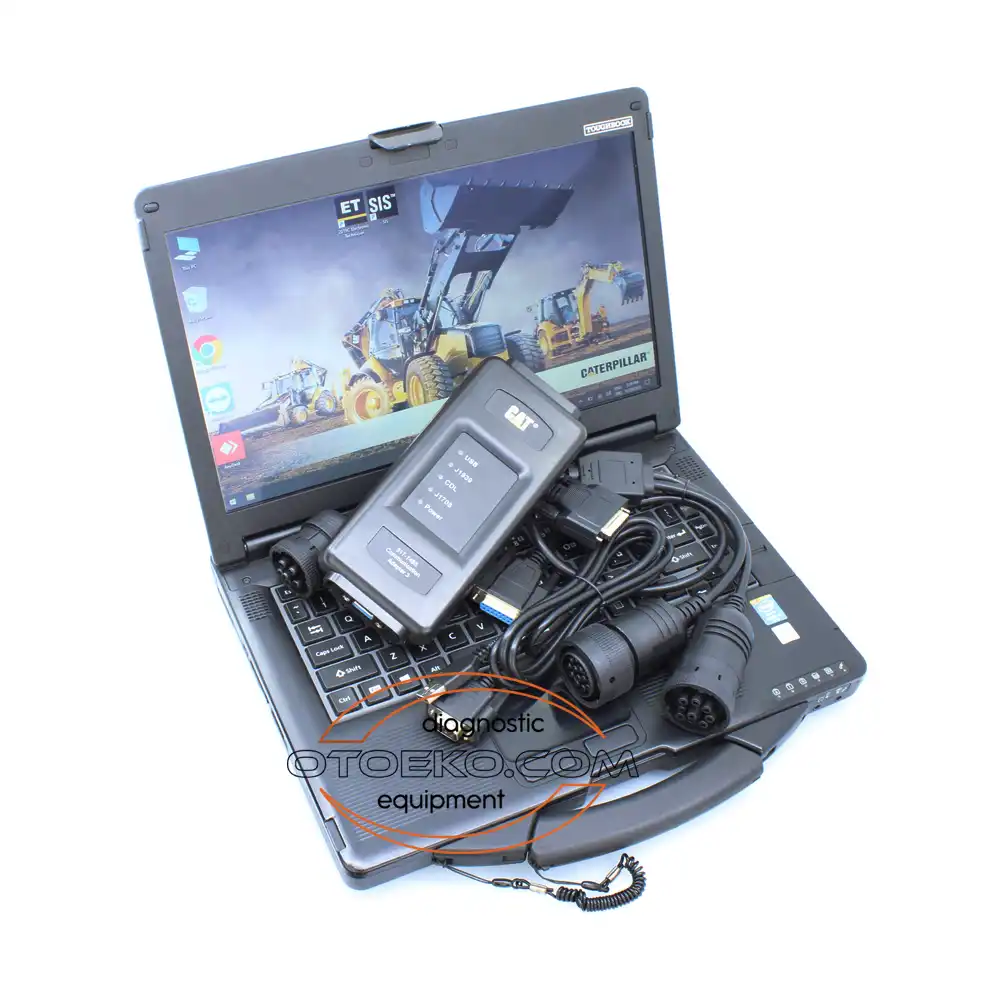

- 1 × لابتوب محطة عمل احترافي مبرمج (مع برامج CAT Electronic Technician (CAT ET) مثبتة ومفعلة بالكامل)
- 1 × شاحن وكابل طاقة أصلي للحاسوب / التابلت

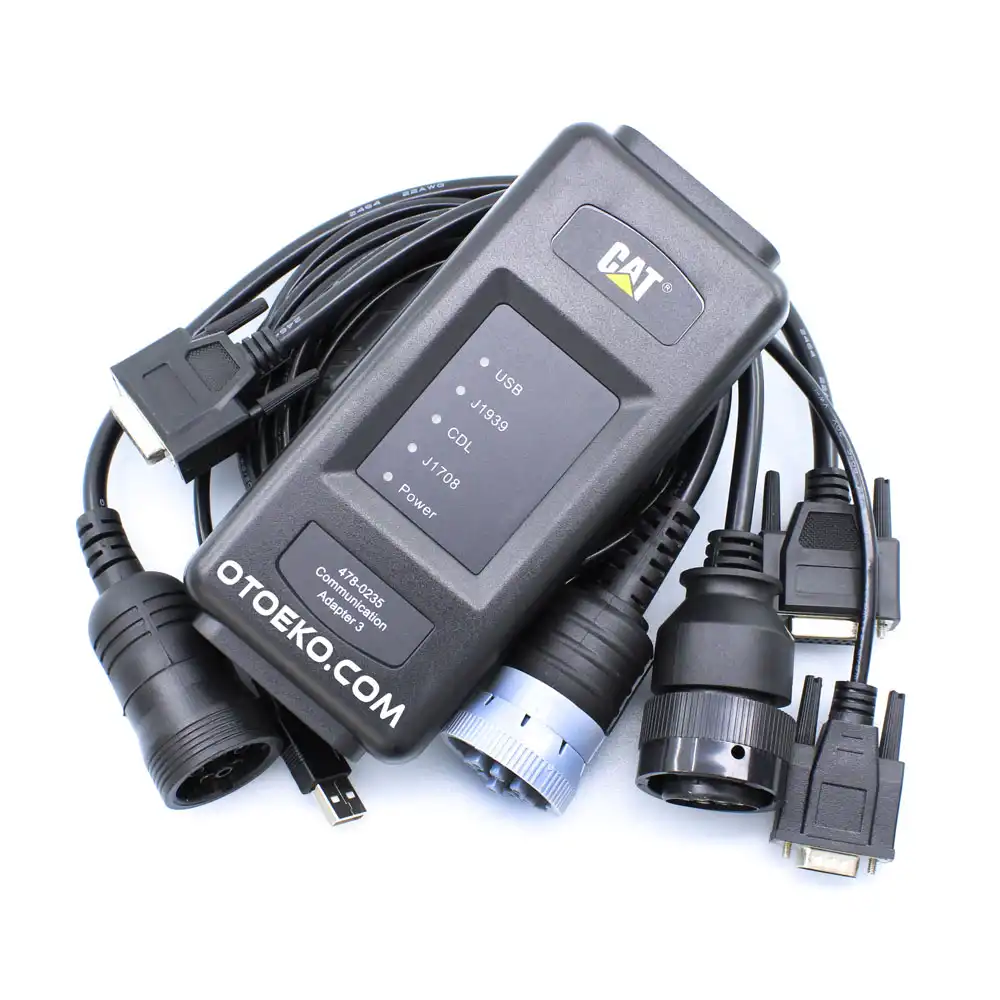

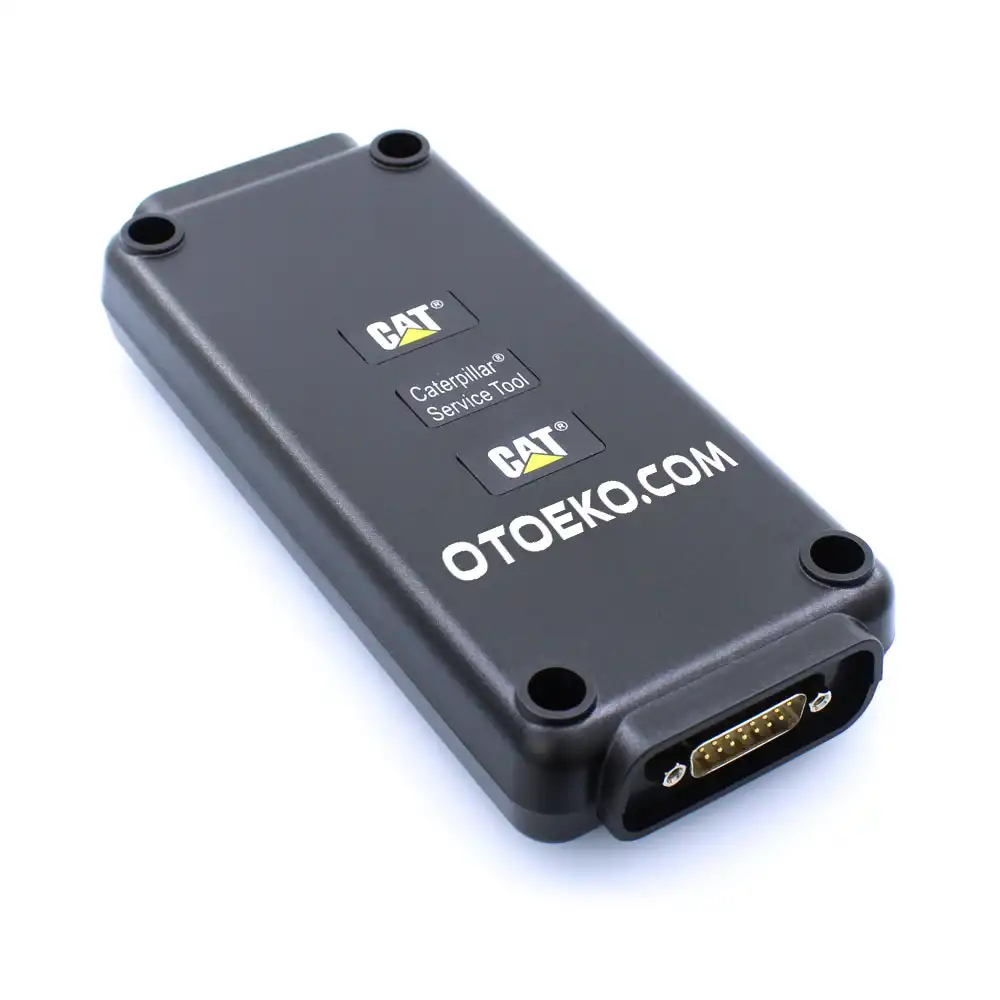

- 1 × وحدة التشخيص Caterpillar CAT Comm Adapter 4 (ET4 · 478-0235)

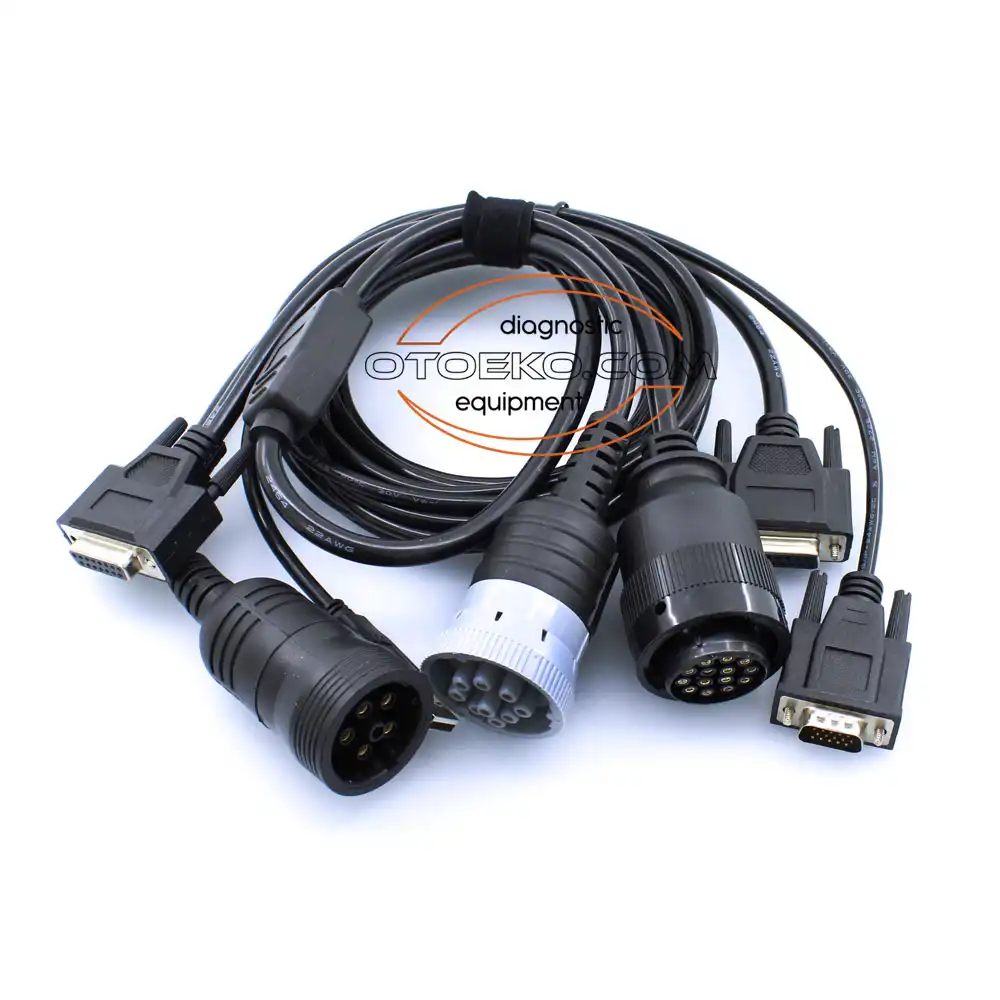

- 1 × كابل Y مزدوج للخدمة الشاقة (9 بن + 14 بن)
- 1 × كابل USB محكم القفل
- 1 × حقيبة حمل ميدانية متينة (ملاحظة: البرنامج غير مشمول ويُباع بشكل منفصل)
ضمان 6 أشهر للجهاز و3 أشهر للحاسوب المستعمل
يتمتع جهاز الفحص VCI في طقم CAT ET 4 + Laptop Hazır Set بضمان 6 أشهر ضد عيوب التصنيع، بينما يتمتع الحاسوب المحمول/التابلت المستعمل المرفق بضمان 3 أشهر (صور الحاسوب توضيحية).
الأسئلة الشائعة
إجابات لأهم الأسئلة التقنية حول CAT ET 4 + Laptop Hazır Set.
ما الفرق بين CAT ET 4 وCAT ET 3؟
يتميز CAT ET 4 بمعالج أسرع ودعم قنوات J1939 المزدوجة مع خط CDL لسرعة أعلى في الفحص والبرمجة عبر WinFlash.
ما هي المعدات والمحركات المدعومة؟
يدعم جميع حفارات ولوادر وبلدوزرات وشاحنات ومولدات ومحركات كاتربيلر البحرية والصناعية.
ما هي الكابلات المرفقة؟
يأتي مع كابل Y مزدوج يضم فيش 9 بن وفيش 14 بن الدائري بالإضافة إلى كابل USB.
هل يدعم تكويد البخاخات وبرمجة WinFlash؟
نعم، يدعم رفع ملفات .trm وبرمجة العقول عبر WinFlash من خلال برنامج CAT ET.
هل البرنامج مرفق مع الجهاز؟
هذا العرض يشمل الجهاز والكابلات فقط؛ وتتوفر باقات البرامج وأجهزة اللابتوب الجاهزة بشكل منفصل.
ما هي مدة الضمان؟
يأتي بضمان رسمي لمدة 6 أشهر من Otoeko.
