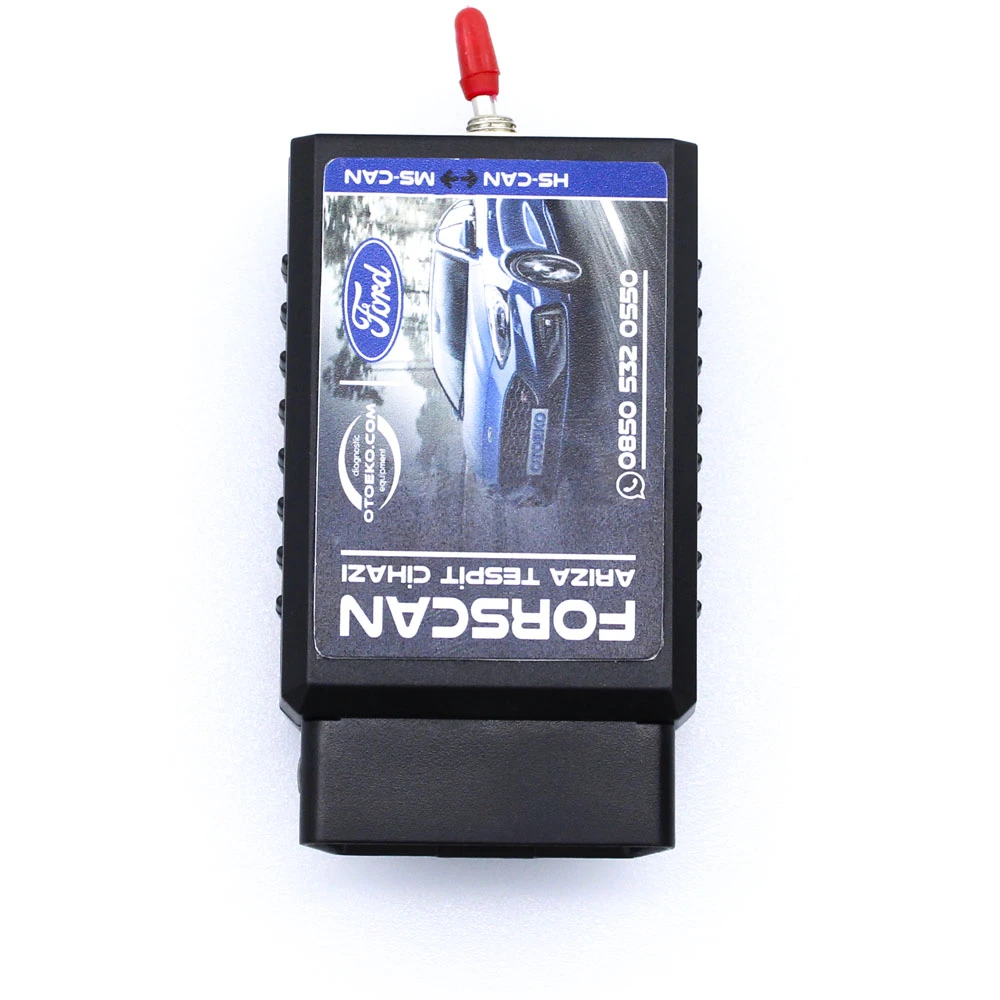

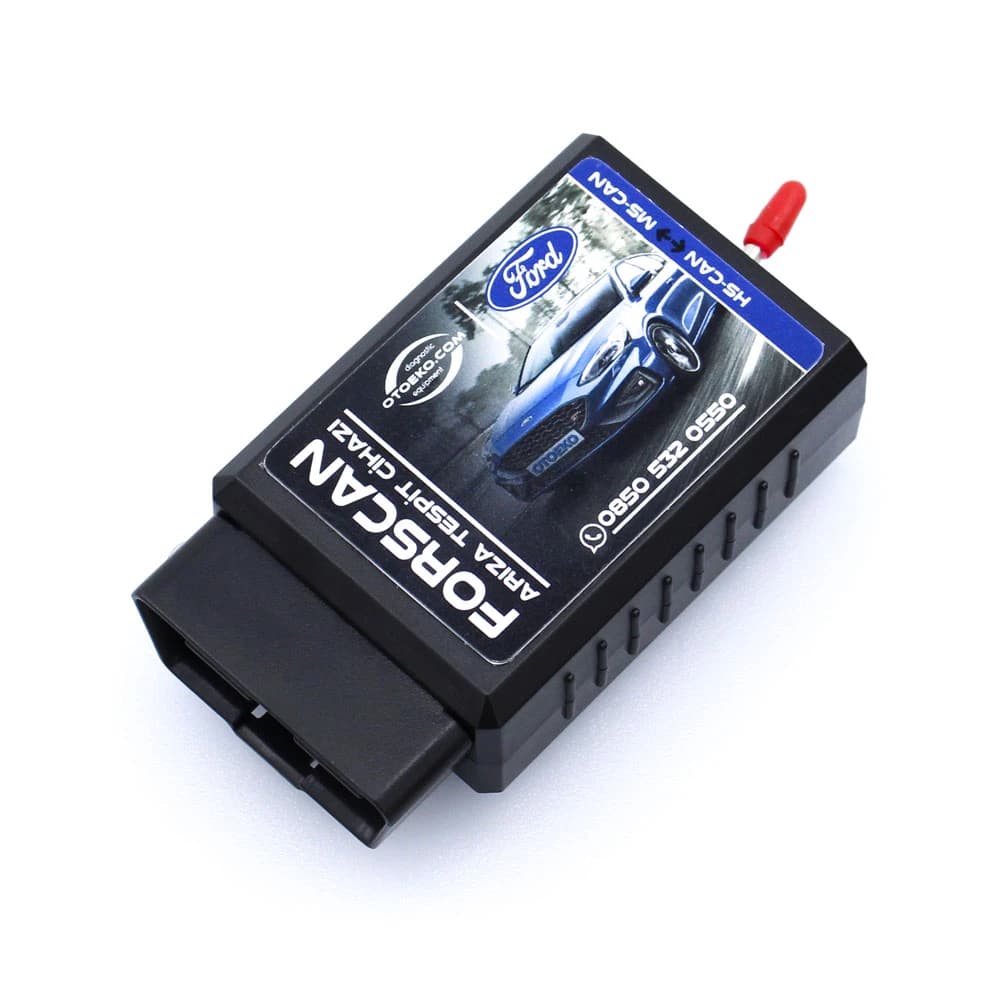

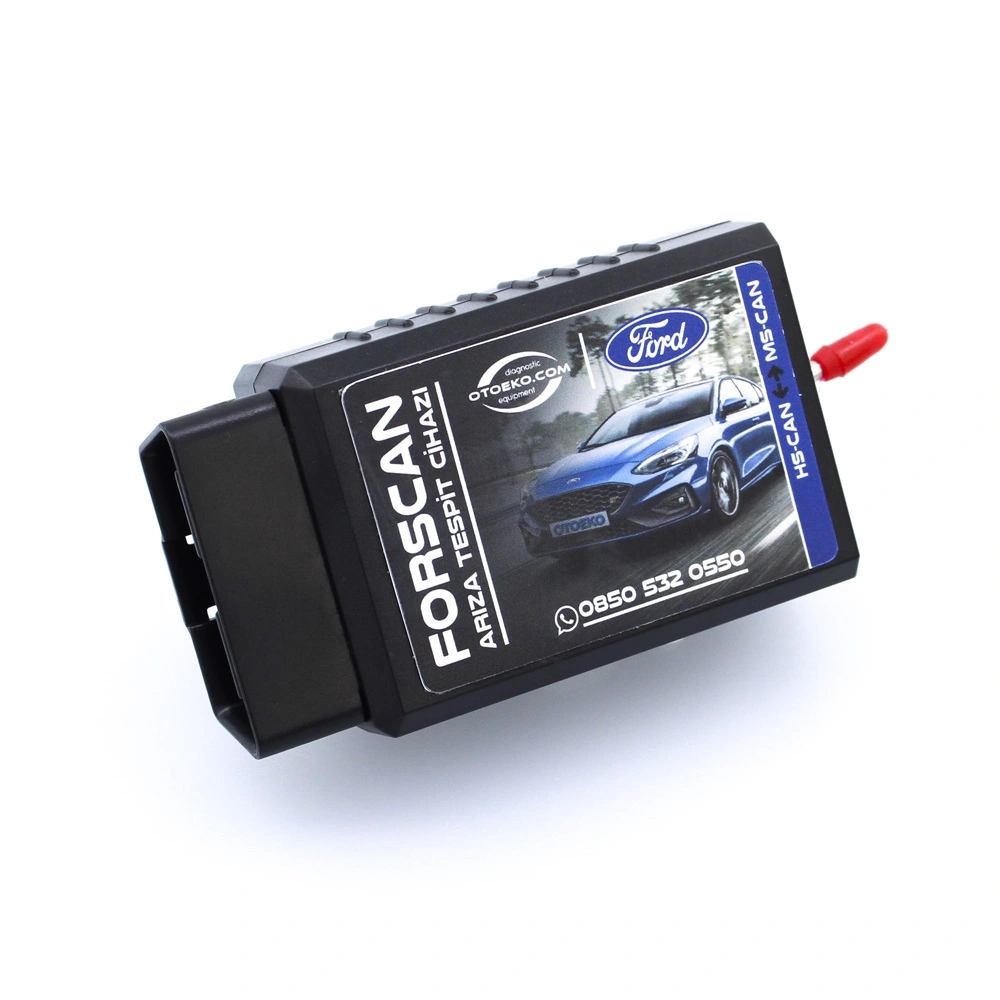

جهاز فحص الأعطال والتشخيص فورد FORScan بلوتوث (بشريحة PIC18F25K80 ومفتاح تحويل HS-CAN / MS-CAN)
افحص أعطال الأنظمة الإلكترونية في سيارتك فورد لاسلكياً باستخدام شريحة PIC18F25K80 ومفتاح التحويل HS-CAN/MS-CAN، وامسح لمبات التحذير وحلل بيانات الحساسات الحية.
- شريحة PIC18F25K80
- مفتاح HS-CAN / MS-CAN
- بلوتوث لاسلكي (1234)
- متوافق مع FORScan للويندوز
هندسة احترافية مصممة لبيئة الورش الحديثة
تم تطوير Ford FORScan Bluetooth Arıza Tespit (HS/MS-CAN PIC18F25K80) لتقديم أعلى مستويات السرعة والدقة والمتانة في الاستخدام اليومي.
افحص جميع وحدات التحكم عبر مفتاح HS-CAN وMS-CAN
بينما تقرأ أجهزة ELM327 العادية أعطال المحرك فقط، يتيح لك مفتاح التحويل HS-CAN/MS-CAN الوصول الكامل لأعطال كمبيوتر الجسم (BCM) والعدادات (IPC) والوسائد الهوائية والمكيف والصوت.
تشخيص موثوق بمعالج Microchip PIC18F25K80 الأصلي
يعالج معالج PIC18F25K80 بروتوكولات فورد الخاصة بكفاءة عالية ويعرض تفاصيل أكواد الأعطال الخاصة بالشركة المصنعة.
رسوم بيانية حية للحساسات ووظائف الصيانة
إلى جانب قراءة ومسح الأعطال، يمكنك مراقبة ضغط مسطرة الوقود، وحساس ضغط فلتر DPF، وصمام EGR، وضغط التيربو، وتشغيل اختبارات الصيانة.
اتصال بلوتوث لاسلكي وبرنامج قابل للتحديث
يقترن بسهولة مع كمبيوتر ويندوز باستخدام الرمز '1234' ويدعم أحدث سيارات فورد بفضل التحديثات الدورية لبرنامج FORScan.
فحص شامل للأعطال والبيانات الحية

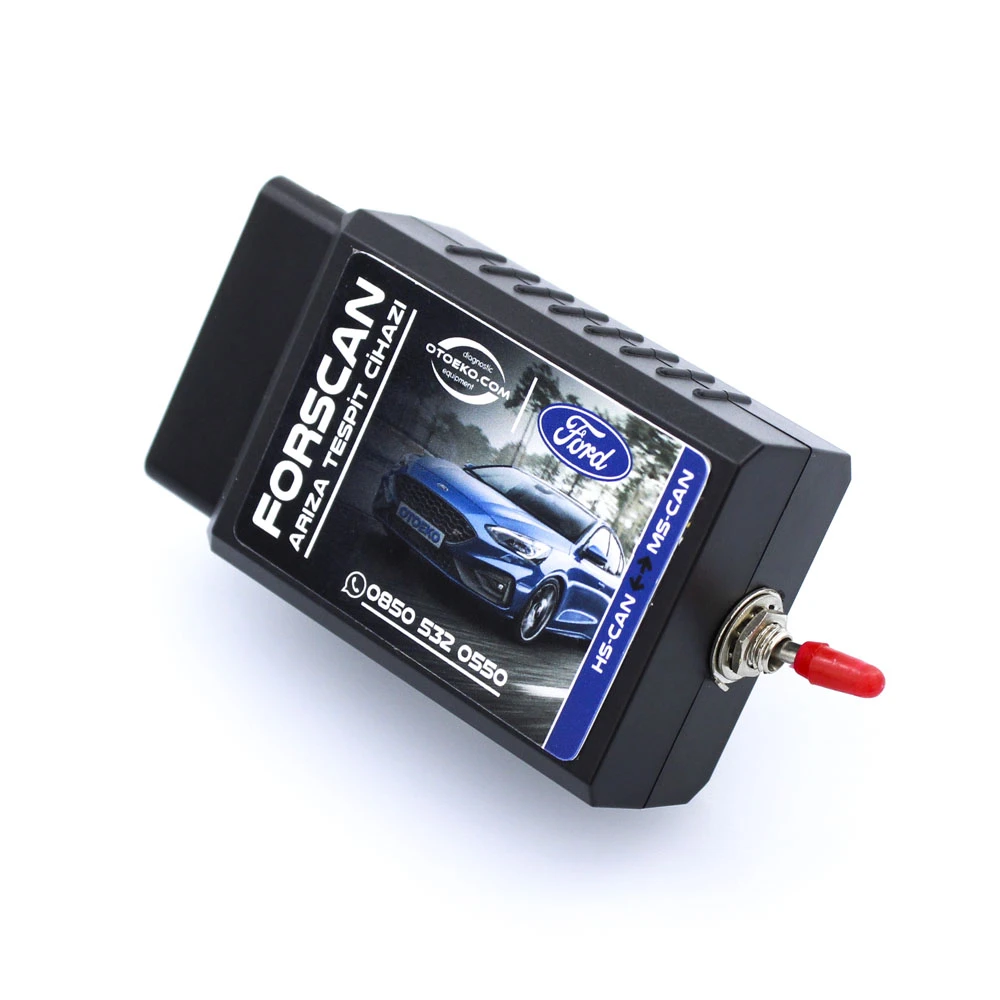

تشخيص وحدات فورد التي تعجز عنها أجهزة OBD2 التقليدية
من خلال الجمع بين شبكتي HS-CAN وMS-CAN، يوفر جهاز FORScan بلوتوث عمق تشخيص يضاهي مراكز الخدمة:
- وحدات الخط السريع (HS-CAN): عقل المحرك (PCM)، ناقل الحركة (TCM)، نظام الفرامل (ABS / ESP)، التوجيه الكهربائي (PSCM)، ونظام الدفع الرباعي (AWD)
- وحدات الخط المتوسط (MS-CAN): كمبيوتر الجسم (BCM / GEM)، لوحة العدادات (IPC)، الوسائد الهوائية (RCM)، نظام التكييف (HVAC)، ونظام الصوت والشاشة (ACM / APIM)
- البيانات الحية في الوقت الفعلي: قيم تصحيح البخاخات، ونسبة سخام فلتر DPF، وضغط التيربو MAP، وتدفق الهواء MAF، وحالة شحن البطارية، وحرارة زيت القير
- إجراءات الصيانة: تصفير عداد زيت المحرك، وتشغيل التنظيف الثابت لفلتر DPF، وإعادة ضبط نظام مراقبة البطارية (BMS)
سيارات فورد المدعومة
توافق كامل مع سيارات فورد الركاب والتجارية
يعمل بكفاءة مع مركبات فورد ومازدا ولينكولن المزودة بنظام OBD-II / CAN-Bus:
- سيارات الركاب: Focus (Mk2, Mk3, Mk3.5, Mk4), Fiesta (Mk6, Mk7, Mk7.5, Mk8), Mondeo (Mk4, Mk5), Kuga, C-Max, B-Max, S-Max, Galaxy, EcoSport, Fusion
- المركبات التجارية: Tourneo Courier / Transit Courier, Tourneo Connect / Transit Connect, Tourneo Custom / Transit Custom, Transit, Ranger
- توافق إضافي: يدعم أيضاً طرازات مازدا ولينكولن المتوافقة مع برنامج FORScan
معلومات البرنامج والمنصة

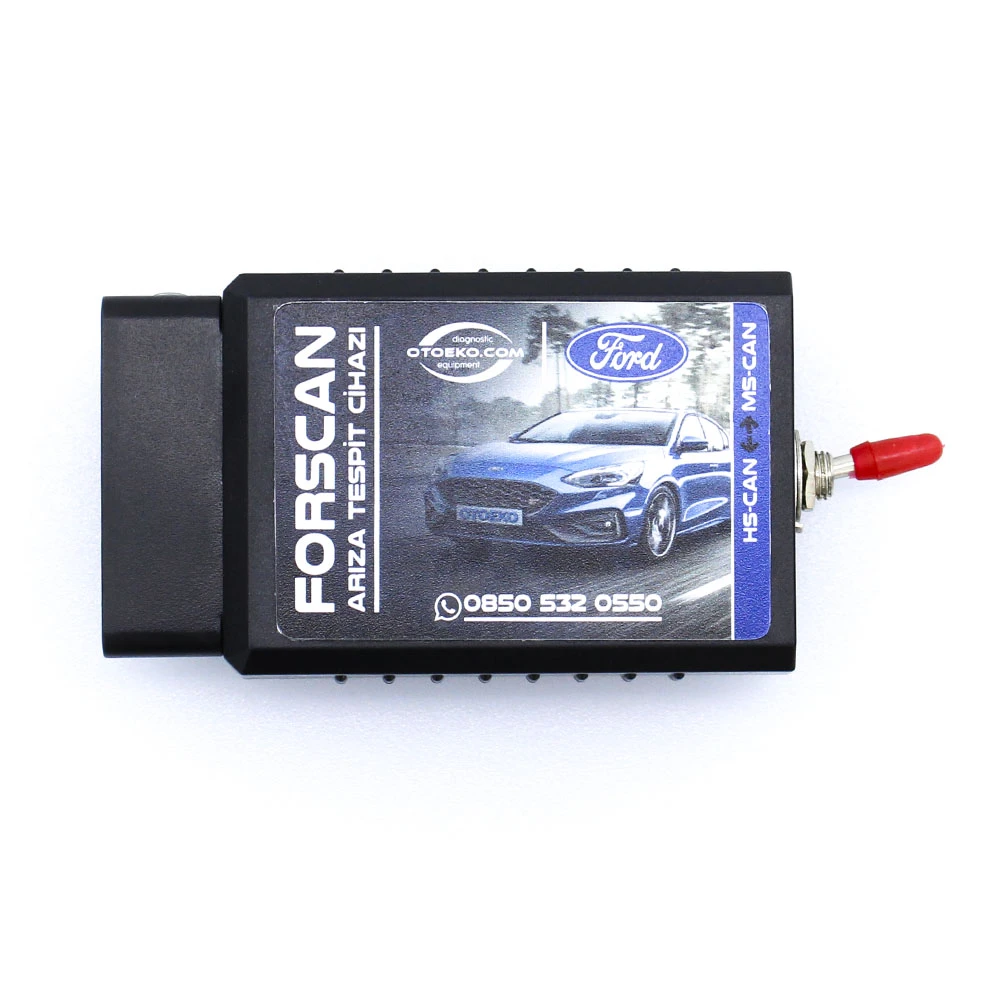

الحصول على برنامج FORScan ونطاق أنظمة التشغيل
معلومات هامة حول تثبيت البرنامج واستخدامه:
- دعم نظام ويندوز: يعمل الجهاز عتادياً مع ويندوز وأندرويد (لا يدعم iOS)، ولكن شركتنا توفر رابط تحميل البرنامج والدعم الفني لنظام ويندوز فقط (Windows 7, 8, 10, 11).
- تحميل سهل للبرنامج: يمكنك تحميل أحدث إصدار من FORScan للويندوز من الموقع الرسمي (forscan.org) أو من صفحة متابعة الطلب على موقعنا.
- معلومات ترخيص FORScan: تبيع شركتنا جهاز الفحص المصمم للعمل مع FORScan. إن قراءة ومسح الأعطال ومراقبة البيانات الحية متاحة مجاناً في النسخة القياسية من البرنامج.
معرض الصور والتفاصيل التقنية
تفاصيل التصميم ومشاهد الاستخدام العملي لـ Ford FORScan Bluetooth Arıza Tespit (HS/MS-CAN PIC18F25K80).
المواصفات التقنية ومعايير الأداء
جدول المواصفات الكامل المعتمد من الشركة المصنعة.
| رمز المنتج (SKU) | OTO0041 |
|---|---|
| اسم المنتج | جهاز فحص الأعطال فورد FORScan بلوتوث |
| شريحة المعالج | Microchip PIC18F25K80 الأصلية |
| التعديل العتادي | مفتاح تحويل HS-CAN / MS-CAN |
| تقنية الاتصال | بلوتوث لاسلكي 2.0 |
| رمز الاقتران (PIN) | 1234 |
| منفذ التوصيل | قابس OBD-II قياسي 16 دبوساً (J1962) |
| البرنامج المتوافق | FORScan للويندوز (متعدد اللغات) |
|---|---|
| أنظمة التشغيل | Windows 7 / 8 / 10 / 11 (كمبيوتر مزود ببلوتوث) |
| ملاحظة الهواتف | يعمل عتادياً مع أندرويد (الدعم لويندوز فقط؛ لا يدعم iOS) |
| القدرات الأساسية | قراءة/مسح الأعطال DTC، بيانات حية، اختبارات الخدمة |
| الوصول للبرنامج | صفحة متابعة الطلب أو موقع forscan.org |
| مدة الضمان | ضمان رسمي من Otoeko لمدة 6 أشهر |
| فحص الجودة | مختبر لشريحة PIC18F25K80 ومفتاح التحويل قبل الشحن |
دليل الاستخدام والتشخيص في الورشة
خطوات العمل الأربع الموصى بها للحصول على أدق النتائج.
تحميل وتثبيت برنامج FORScan
قم بتحميل أحدث إصدار من FORScan للويندوز من موقع forscan.org أو من صفحة متابعة الطلب وثبّته على اللابتوب.
توصيل الجهاز بمنفذ OBD2 في السيارة
أدخل جهاز FORScan بلوتوث في منفذ OBD2 أسفل المقود وافتح سويتش السيارة على وضع التشغيل.
الاقتران عبر البلوتوث (الرمز: 1234)
ابحث عن الجهاز في إعدادات البلوتوث بكمبيوتر ويندوز واقترن باستخدام الرمز '1234'.
بدء فحص الأعطال ومراقبة البيانات
شغّل برنامج FORScan واتصل بالسيارة (مع تبديل مفتاح HS/MS عند الطلب) لقراءة ومسح الأعطال أو متابعة الحساسات الحية.
القدرات التقنية والمزايا التشغيلية
مزايا تقنية ترفع كفاءة التشخيص والصيانة في الورشة.
متطلبات الورشة الأساسية
- أجهزة OBD2 العامة تقرأ عقل المحرك فقط وتتجاهل أعطال ABS والوسائد الهوائية وكمبيوتر الجسم
- الشرائح المقلدة v2.1 تفشل في الاتصال ببرنامج FORScan أو تعطي قراءات غير دقيقة
- دفع تكاليف فحص متكررة في الورش عند إضاءة أي لمبة تحذير
- البرامج العامة لا تشرح الأكواد الفرعية الخاصة بشركة فورد
مع Ford FORScan Bluetooth Arıza Tespit (HS/MS-CAN PIC18F25K80)
- مفتاح HS-CAN / MS-CAN يفحص جميع الوحدات الإلكترونية في سيارتك فورد لاسلكياً
- معالج PIC18F25K80 الأصلي يضمن اتصالاً سريعاً ومستقراً مع FORScan
- قراءة ومسح أعطال فورد ومراقبة بيانات DPF والبخاخات بضغطة زر
- يشمل رابط تحميل البرنامج للويندوز وضمان أجهزة Otoeko لمدة 6 أشهر
محتويات العبوة — طقم كامل جاهز للعمل
حزمة المنتج المفحوصة قبل الشحن.
- 1 × جهاز فحص الأعطال فورد FORScan (بشريحة PIC18F25K80 ومفتاح HS-CAN / MS-CAN بلوتوث)
- محتوى رقمي: رابط تحميل برنامج FORScan للويندوز (عبر صفحة متابعة الطلب)
- اعتماد مراقبة الجودة من Otoeko وشحن بفاتورة رسمية (ضمان 6 أشهر)
ضمان Otoeko الرسمي لمدة 6 أشهر
يتمتع Ford FORScan Bluetooth Arıza Tespit (HS/MS-CAN PIC18F25K80) بضمان رسمي من Otoeko لمدة 6 أشهر ضد عيوب التصنيع مع دعم فني متكامل.
الأسئلة الشائعة
إجابات لأهم الأسئلة التقنية حول Ford FORScan Bluetooth Arıza Tespit (HS/MS-CAN PIC18F25K80).
ما الفرق بين هذا الجهاز وأجهزة ELM327 العادية؟
تقرأ أجهزة ELM327 العادية أعطال المحرك فقط. أما هذا الجهاز فيقرأ ويمسح أعطال المحرك وناقل الحركة وABS والوسائد الهوائية وكمبيوتر الجسم (BCM) والعدادات (IPC) بفضل مفتاح التحويل HS/MS-CAN وشريحة PIC18F25K80.
ما هي أنظمة التشغيل المدعومة؟
يعمل الجهاز عتادياً مع ويندوز وأندرويد (لا يدعم iOS). وتوفر شركتنا رابط البرنامج والدعم الفني لنظام ويندوز فقط (Windows 7, 8, 10, 11).
هل أحتاج إلى رخصة مدفوعة لقراءة ومسح الأعطال في FORScan؟
لا، النسخة القياسية المجانية من برنامج FORScan للويندوز تتيح قراءة ومسح الأعطال ومراقبة البيانات الحية في جميع الوحدات مجاناً.
ما هو رمز اقتران البلوتوث؟
رمز الاقتران القياسي في إعدادات بلوتوث ويندوز هو '1234'.
هل يمكن استخدام هذا الجهاز لتفعيل الميزات المخفية أيضاً؟
نعم، نظراً لاحتوائه على شريحة PIC18F25K80 ومفتاح HS/MS-CAN، يمكنك أيضاً تفعيل الميزات المخفية بعد الحصول على رخصة Extended License المجانية لمدة شهرين من موقع forscan.org.
هل يدعم مركبات فورد التجارية مثل ترانزيت وكورير؟
نعم، يدعم سيارات Tourneo/Transit Courier وConnect وCustom وTransit وRanger بالإضافة إلى جميع سيارات الركاب من فورد.
