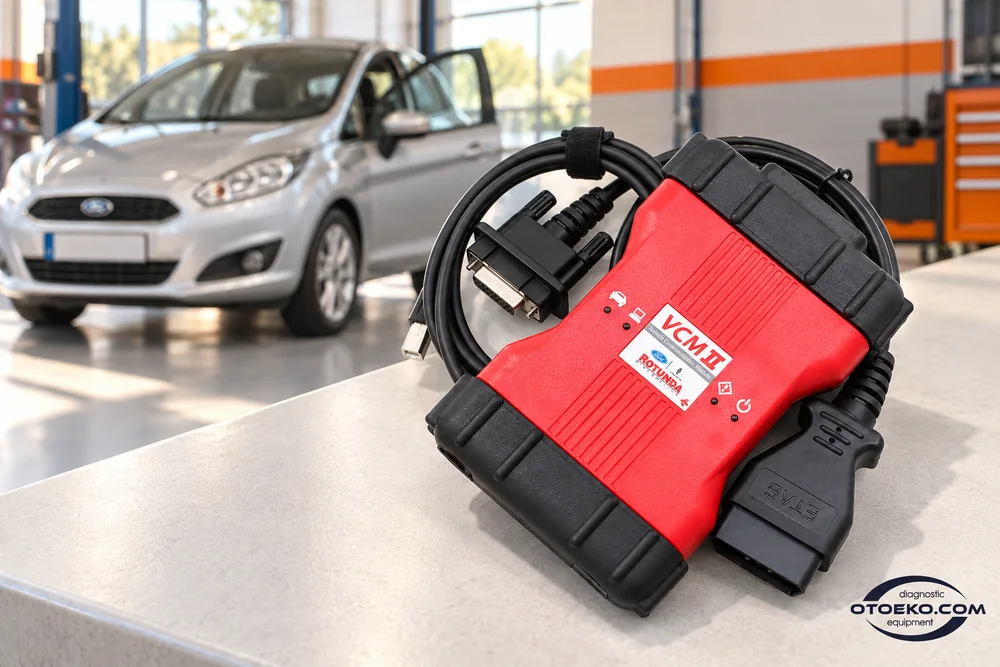

VCM II
انتقل من سجل العطل إلى نتيجة واضحة في تشخيص Ford.
تصل VCM II برنامج التشخيص المتوافق بأنظمة مركبات Ford. اجمع سجلات الأعطال والبيانات الحية والاختبارات المدعومة لتتبع مهمة الصيانة بخطوات يمكن قياس نتائجها.
أربع خطوات واضحة عند المركبة
1. حدد تغطية البرنامج
اختر البرنامج المناسب لهوية المركبة والإجراء المطلوب. تحقق من جاهزية الكمبيوتر وتعريف الواجهة والترخيص للعمل معاً قبل بدء الجلسة.
2. صِل USB وكابل المركبة
صِل DLC/OBD بمنفذ المركبة وUSB بالكمبيوتر. اختر الواجهة ثم تحقق من التواصل ومن حالة مفتاح التشغيل التي يتطلبها الإجراء المحدد.
3. أكمل سجل العطل بالبيانات
اقرأ هوية الوحدات والأعطال المسجلة. استخدم المعلمات الحية والاختبارات المدعومة للتحقق من ظروف التشغيل التي يظهر خلالها العرض المرتبط بالشكوى.

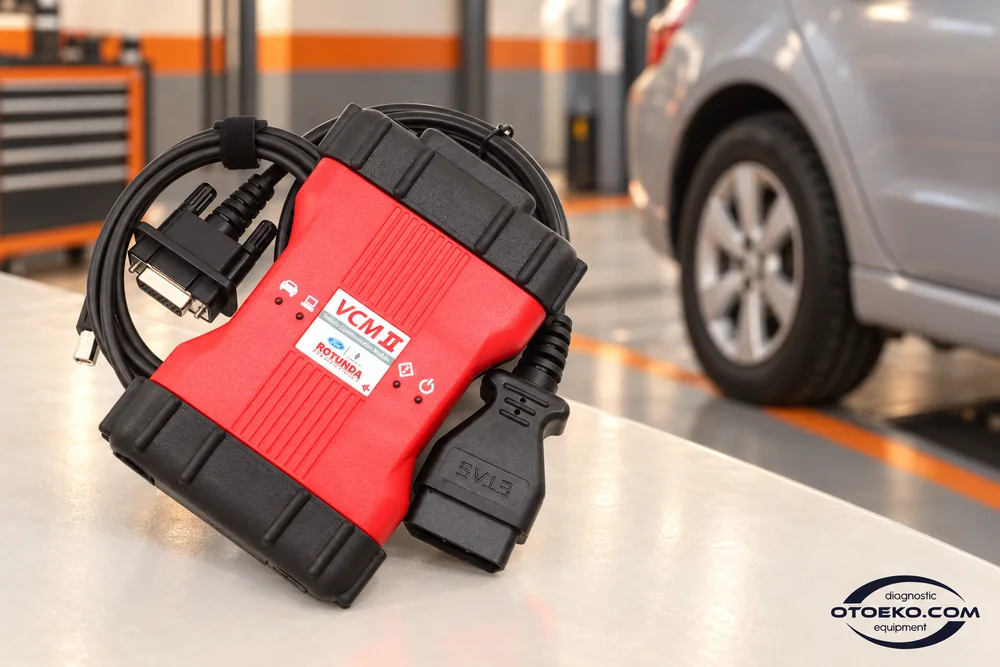

4. تحقق من نتيجة الإصلاح
بعد الصيانة أو استبدال القطعة أكمل إجراءات التعلّم المطلوبة. أعد الفحص وقارن السجلات وقيم التشغيل بالحالة الأولية التي سجلتها للمركبة.

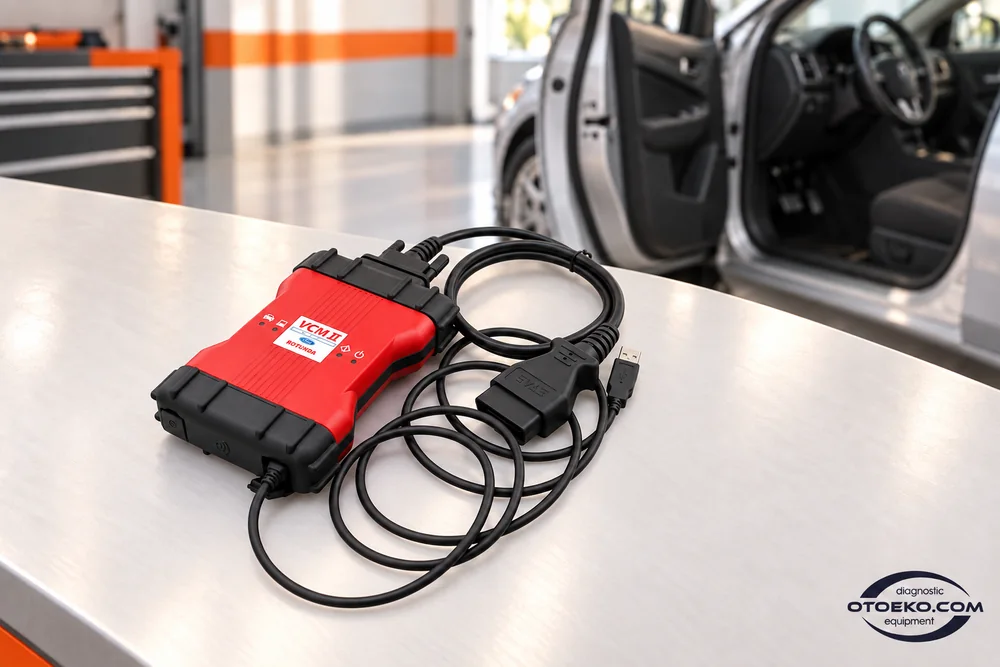

هوية الوحدة وسجل العطل في مسار واحد
قبل البحث في شكوى المركبة، راجع وحدات التحكم التي يتعرف إليها البرنامج ومعلومات هويتها. يؤكد ذلك أنك داخل جلسة المركبة الصحيحة وأن الاتصال قائم مع النظام المعني بالمهمة التي تنوي تنفيذها.
تمنح رموز الأعطال في الوحدات المدعومة اتجاه البداية للفحص. حفظ السجلات قبل مسحها يساعد على فصل الحالة الأصلية عن التغييرات اللاحقة، ويجعل مقارنة النتيجة أكثر وضوحاً عند اكتمال الإصلاح والتحقق من العمل المنجز.
- اقرأ هوية المركبة ووحدات التحكم
- راجع سجلات DTC في الأنظمة المدعومة
- احفظ الحالة الأولية قبل مسح الأعطال

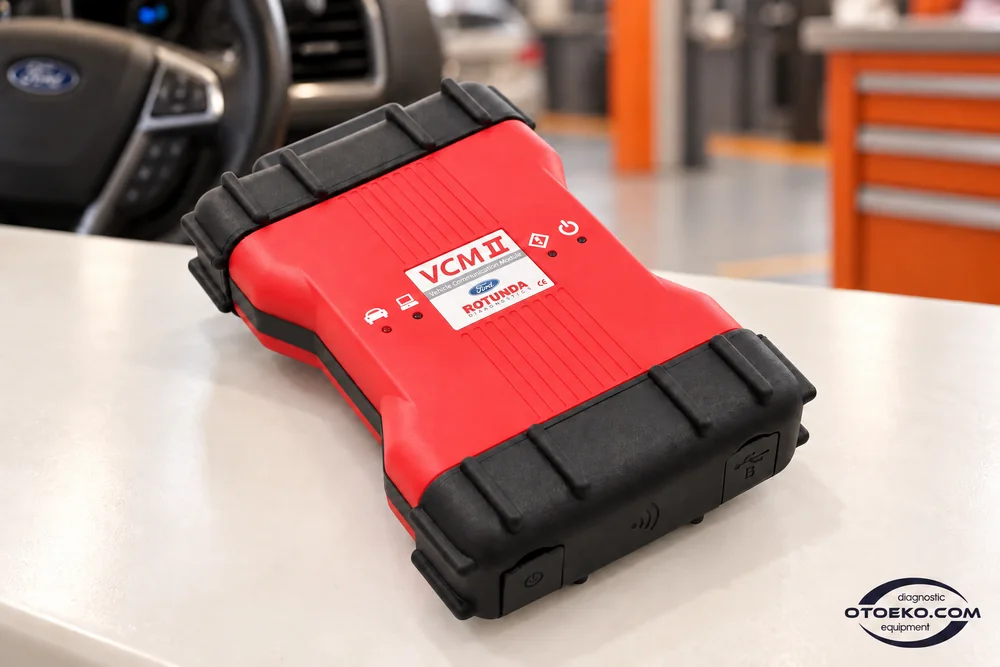

اختر البيانات الحية وفق الشكوى
قد تعرض شاشة البيانات الحية عدداً كبيراً من المعلمات؛ الاختيار المفيد هو الذي يرتبط بالعرض الذي تبحث عنه. استخدم معلومات السرعة أو الحرارة أو الضغط أو حالة المفاتيح التي يتيحها البرنامج المتوافق ووحدة التحكم.
مقارنة القيمة عند تشغيل الإشعال وفي الخمول وتحت ظروف أخرى يمكن أن تضيف إلى التشخيص. عند توفر التسجيل والرسوم البيانية، اربط النتائج بالقياسات المادية وبالسلوك الفعلي الذي تلاحظه على المركبة أثناء الفحص.
- ركّز على قيم PID المرتبطة بالعرض
- قارن بين ظروف التشغيل المختلفة
- استفد من خيارات الرسم والتسجيل المتاحة

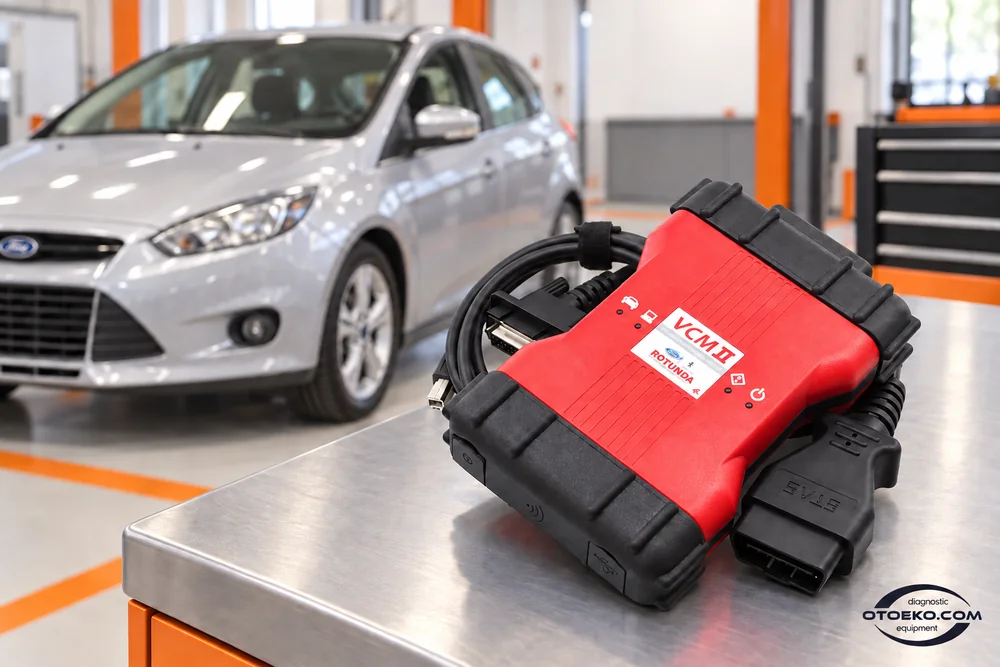

افحص استجابة النظام بالاختبار الذاتي
تتيح إجراءات الاختبار الذاتي المقدمة للمركبات والوحدات المدعومة تشغيل فحوص النظام في ظروف محددة. قراءة نتيجة الاختبار بجانب السجلات الموجودة تمنح البحث تسلسلاً ملموساً من النتائج بدلاً من الاعتماد على اسم العطل وحده.
تختلف حالة الإشعال وتشغيل المحرك والشروط الأخرى بحسب الاختبار. اتبع الإجراء بالترتيب، ثم فسّر النتيجة مع البيانات الحية والفحص المادي؛ نتيجة اختبار واحد لا تختصر تشخيص النظام بأكمله أو تغني عن استكمال القياسات المناسبة.
- استخدم اختبارات الوحدات المقدمة للمركبة
- حقق الشروط المسبقة لكل اختبار
- فسّر النتيجة مع البيانات والفحوص الأخرى
مجالات التشخيص والصيانة
نفّذ البحث عن العطل وإجراءات الخدمة والتحقق بعد الإصلاح كتسلسل واحد في وحدات التحكم المدعومة.
- قراءة هوية المركبة ووحدة التحكم
- قراءة رموز الأعطال ومسحها
- مراقبة بيانات PID الحية
- التسجيل والرسوم البيانية المدعومة
- الاختبارات الذاتية للوحدات
- إعادة ضبط الخدمة المناسبة
- التعلّم والتكيّف المدعومان
- تكوين الوحدات وبرمجتها بالترخيص والبرنامج المناسبين
تختلف القوائم باختلاف المركبة والبرنامج. تحتاج البرمجة أيضاً إلى الوصول للمعايرة والترخيص وشروط الطاقة المطلوبة.
أكمل الصيانة بالتعلّم اللازم للنظام
تحتاج بعض أعمال الصيانة واستبدال المكونات إلى تعلّم جديد في وحدة التحكم أو إجراء خدمة محدد. توفر VCM II الاتصال أثناء تنفيذ البرنامج المتوافق للخطوات التي يقدمها للمركبة ووحدتها المعنية.
تختلف قوائم إعادة الضبط والتكيّف والخدمة بين الطرازات. جهّز الشروط المحددة في إجراء المركبة، وأكمل الخطوات ثم قِس النتائج من جديد. تشابه أسماء القوائم لا يعني أن المتطلبات أو التغطية متماثلة في كل مركبة.
- إجراءات الخدمة والتعلّم المدعومة
- خطوات تكيّف خاصة بالمركبة
- مراجعة السجلات والقيم بعد إكمال الإجراء

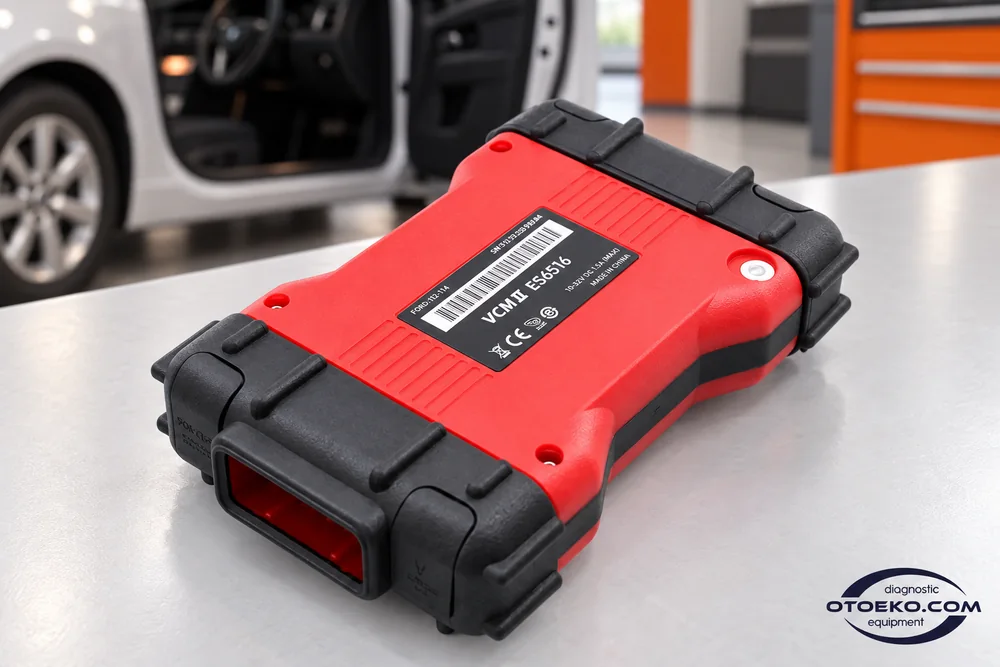

اجمع الجهاز ببيئة البرمجة المناسبة
تحتاج برمجة الوحدات وتكوينها، عندما تكون مدعومة، إلى برنامج متوافق وترخيص صالح. ملفات المعايرة المطلوبة وصلاحيات المستخدم وحالة المركبة عوامل لا تقل أهمية عن الاتصال المادي الذي توفره الواجهة بين المركبة والكمبيوتر.
قبل البدء، احفظ التكوين الحالي بالطريقة المناسبة وجهّز دعم الطاقة المستقر الذي يتطلبه الإجراء، وتأكد من استمرار الاتصال. قيّم إتاحة البرمجة وفق وحدة التحكم الفعلية وإصدار البرنامج بدلاً من افتراضها من اسم الجهاز فقط.
- اعمل ببرنامج مناسب وترخيص نشط
- سجّل التكوين قبل إجراء التعديلات
- جهّز التغذية المطلوبة والاتصال المستمر
معاينة 360° من 24 صورة
دوّر الواجهة لمعاينة المقدمة وأطراف الكابلات ونقاط التوصيل.

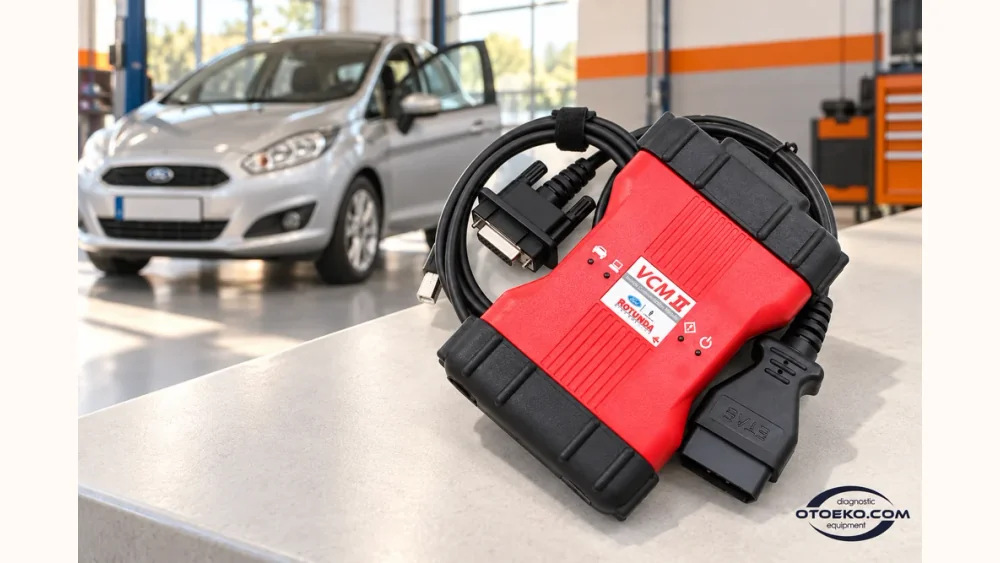

شاهد VCM II في فيديو المنتج
افحص الجسم والموصلات وترتيب الطقم السلكي في تصوير Otoeko.
التوصيلات ومتطلبات العمل
| الطراز | VCM II |
|---|---|
| نوع المنتج | واجهة اتصال للمركبة / VCI |
| اتصال الكمبيوتر | كابل USB |
| اتصال المركبة | كابل DLC / OBD ذي 16 طرفاً |
| بيئة التشغيل | كمبيوتر Windows وتعريف VCI وبرنامج تشخيص متوافق |
| البرنامج المستهدف | IDS الداعم لـ VCM II؛ FDRS وفق الإصدار والمركبة |
| المؤشرات | مصابيح حالة واتصال على الجسم |
| ترخيص البرنامج | منفصل عن طقم الأجهزة |
| الملحق اللاسلكي | غير مدرج ضمن محتويات الطقم الحالي |
طابق طقم VCM II USB مع المركبة وإصدار البرنامج والإجراء المطلوب. تُعرض قوائم التشخيص والقياسات في برنامج الكمبيوتر المتوافق.

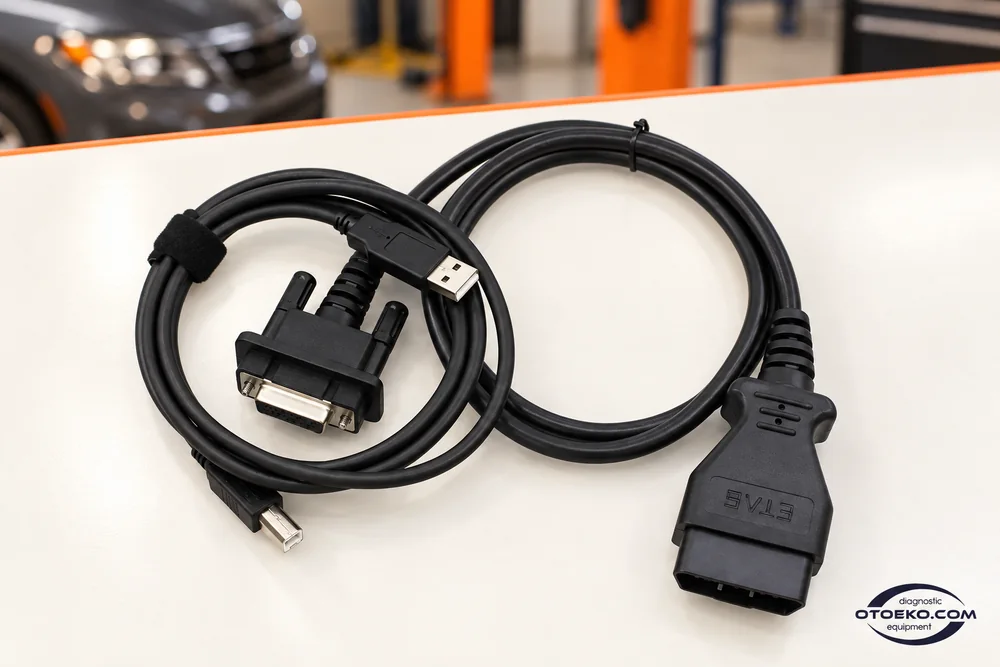

نظّم الاتصال عبر USB وDLC/OBD
تشكّل وحدة VCM II الحمراء والسوداء وكابل USB وكابل DLC/OBD اتصالاً سلكياً بين الكمبيوتر والمركبة. اختر الواجهة في برنامج التشخيص المتوافق لبدء جلسة العمل.
تساعد مؤشرات الحالة الموجودة على الجسم في متابعة الاتصال. لا تُدرج المجموعة قطعة اتصال لاسلكية أو ملحق تسجيل طريق؛ خطط للمساحة وفق التوصيلات المتوفرة ورتّب الكابلات بحيث تبقى محمية خلال أعمال الصيانة حول المركبة.
- اتصال بالكمبيوتر عبر USB
- اتصال بالمركبة عبر كابل DLC/OBD
- مؤشرات حالة على جسم الواجهة

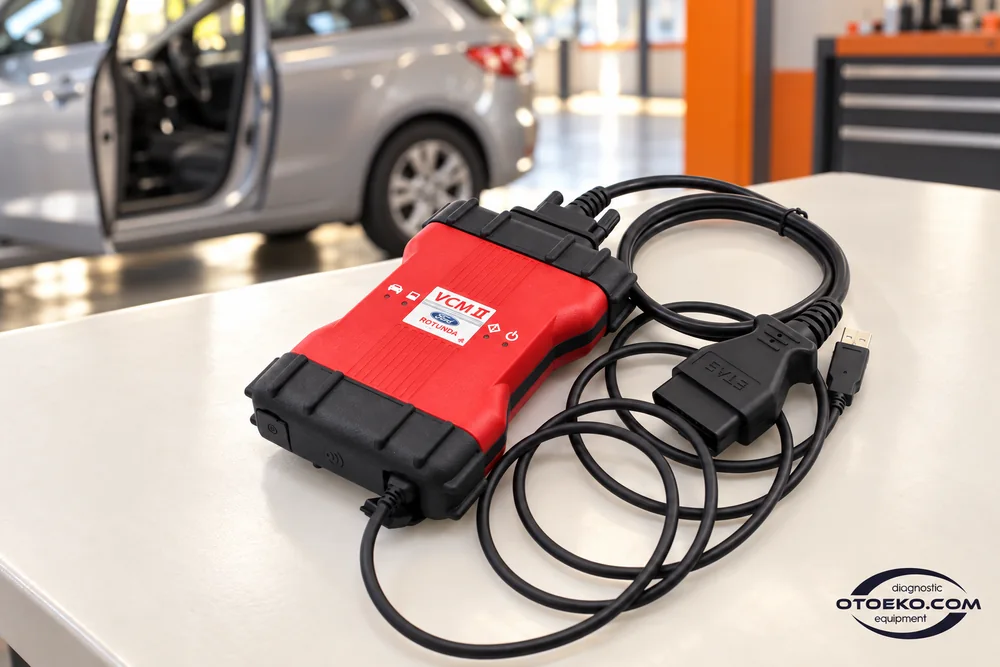

طابق IDS وFDRS مع المركبة الفعلية
لا يمكن اختصار اختيار IDS وFDRS إلى تقسيم عام بين المركبات القديمة والجديدة. تصف تغطية Ford الحالية IDS للمركبات من 1996 حتى طرازات مختارة من 2018، وFDRS لطرازات مختارة من 2018 وما بعد؛ يتبع الاختيار الدقيق قائمة تغطية المركبة.
استخدام VCM II مع FDRS يحتاج أيضاً إلى التحقق من دعم الواجهة في إصدار البرنامج المعني. لدى Mazda متطلبات خاصة لجهاز Mazda VCM II والبرنامج المناسب؛ الوحدة المعروضة لفورد لا تكتسب تلقائياً تغطية جميع منصات Mazda.
- طابق المركبة مع قائمة تغطية البرنامج
- راجع إصدار FDRS ودعم VCI معاً
- قيّم متطلبات أجهزة Mazda وبرامجها بصورة منفصلة
طقم أجهزة VCM II
يتضمن الطقم العناصر الثلاثة التالية. الكمبيوتر وترخيص البرنامج منفصلان.
- وحدة VCM II الرئيسية
- كابل اتصال المركبة DLC/OBD
- كابل USB لاتصال الكمبيوتر
الجهاز والترخيص والضمان الحالي
يتضمن الطقم جهاز VCM II والكابلات المحددة مع ضمان 6 أشهر لعيوب التصنيع. يتطلب الاستخدام كمبيوتراً وتعريفاً وترخيص برنامج مناسباً. اشتراكات البرامج وصلاحيات العمليات المحمية منفصلة.
أسئلة عملية عند اختيار VCM II
هل يمكن استخدامه دون كمبيوتر؟
VCM II ليس جهازاً لوحياً مستقلاً. يتواصل مع المركبة بينما تعمل شاشات التشخيص والإجراءات داخل برنامج متوافق على كمبيوتر Windows مناسب، لذلك يحتاج إلى هذه البيئة لإظهار النتائج وتنفيذ العمل.
هل يشمل العرض الكمبيوتر وترخيص البرنامج؟
تحتوي المجموعة الحالية على الوحدة الرئيسية وكابلي OBD وUSB. يُوفّر الكمبيوتر والبرنامج المناسب وترخيصه بصورة منفصلة، وتُحدد صلاحيات الوصول المطلوبة بحسب العملية التي تنوي تنفيذها على المركبة.
هل IDS للمركبات قبل 2013 فقط؟
لا، هذا الحد العام غير صحيح. تصف تغطية Ford استخدام IDS من 1996 حتى طرازات مختارة من 2018؛ ويُختار البرنامج بدقة وفق قائمة الطراز والنظام المطلوب فحصه.
هل يعمل FDRS مع كل Ford جديدة بهذا الجهاز؟
لا يوجد ضمان شامل لكل المركبات الجديدة وإصدارات البرامج. إلى جانب مشروع المركبة، يجب التأكد من أن إصدار FDRS المستخدم يدعم واجهة VCM II للمهمة المخطط لها.
هل يدعم جهاز Ford هذا جميع Mazda أيضاً؟
يتطلب Mazda IDS جهاز Mazda VCM II المناسب. كما لا يدعم VCM II برنامج MDARS II. لذلك لا يمكن إسناد تغطية جميع أجيال Mazda إلى الجهاز المعروض ضمن إعلان Ford.
هل يمكن تثبيت Ford IDS وMazda IDS على كمبيوتر واحد؟
تنص معلومات تركيب Mazda على عدم تثبيت بيئتي IDS معاً على الكمبيوتر نفسه. لأعمال Mazda خطط لبيئة برنامج منفصلة مناسبة وللجهاز المتوافق مع متطلبات Mazda الخاصة.
هل الاتصال اللاسلكي مشمول؟
يقدم الطقم الفعلي اتصال الكمبيوتر عبر USB. لا توجد قطعة اتصال لاسلكية أو ملحق تسجيل طريق ضمن قائمة المحتويات؛ ينبغي تخطيط الشراء وفق نطاق الأجهزة المذكور في العرض.
هل تكفي الواجهة وحدها لبرمجة وحدة تحكم؟
لا. يلزم برنامج متوافق وترخيص نشط ووصول المعايرة المطلوب ودعم طاقة مناسب للمركبة. ينبغي أيضاً تأكيد إجراء الوحدة وتوافق الواجهة قبل بدء عملية البرمجة المحددة.
