محطة برمجة العقول · لوحة حمراء V7.020 · استنساخ 1:1 · رموز غير محدودة
جهاز برمجة ونسخ العقول على الطاولة KTAG V7.020 Master (لوحة حمراء ورموز غير محدودة)
اتصل مباشرة ببوردة العقل عبر بروتوكولات BDM وBoot وJTAG وTricore لسحب بيانات MPC وEEPROM وFlash بالكامل واستنساخ العقول وتعديل البرمجة بأمان.
- V7.020 Euro Red PCB
- MPC + EEPROM + Flash
- استنساخ العقول 1:1
- شامل GPT وTricore
هندسة احترافية مصممة لبيئة الورش الحديثة
تم تطوير KTAG V7.020 Master (EuroClone Red PCB Sınırsız Token) لتقديم أعلى مستويات السرعة والدقة والمتانة في الاستخدام اليومي.
نسخ احتياطي كامل (Full Backup) واستنساخ 1:1
بينما تقرأ أجهزة OBD2 منطقة الخرائط فقط، يسحب KTAG V7.020 بيانات المعالج (MPC) وFlash وذاكرة EEPROM الخاصة بالإيموبليزر، مما يتيح نسخ العقل بالكامل إلى عقل آخر.
حل للعقول المحمية (TPROT) والعقول المتوقفة
يتجاوز حماية الكتابة عبر OBD في عقول Bosch EDC17 / MED17 الحديثة عبر وضع Boot/GPT، ويعيد إحياء العقول التي توقفت عن الاستجابة.
لوحة V7.020 EuroClone Red PCB برموز غير محدودة
مزود بفلاتر Murata اليابانية ومنظمات جهد دقيقة لتغذية العقل بجهد مستقر على الطاولة، مع حفظ الملفات بصيغة مفتوحة ورموز غير محدودة.
مخططات Pinout وتوصيل ملونة مدمجة
عند اختيار نوع العقل داخل البرنامج تظهر صور عالية الدقة للبوردة توضح ألوان الأسلاك ونقاط التوصيل وBoot خطوة بخطوة.
استنساخ وبرمجة العقول على الطاولة
العمليات الأساسية التي ينفذها KTAG V7.020 في الورشة
القدرات الجوهرية لمختبرات إلكترونيات السيارات وإصلاح العقول وتعديل الأداء:
- استنساخ العقول 1:1 (ECU Cloning): قراءة MPC وEEPROM وFlash من العقل القديم وكتابتها على عقل بديل بنفس الرقم لتشغيل السيارة مباشرة
- قراءة وكتابة EEPROM وخدمات الإيموبليزر: حفظ ملف EEPROM بشكل منفصل لإصلاح بيانات الإيموبليزر ورقم الشاصي VIN والتهيئة
- برمجة الأداء والانبعاثات: كتابة ملفات Stage 1/2/3 وDPF وEGR وAdBlue وNOx وDTC مع تصحيح Checksum التلقائي
- إنقاذ العقول المتوقفة (Recovery): كتابة نسخة احتياطية كاملة مباشرة عبر BDM/Boot للعقول التي تعطي خطأ اتصال عبر OBD
- ملاحظة هامة: يشمل المنتج طقم عتاد البرمجة على الطاولة KTAG V7.020 Master؛ ويتم تعديل الملفات بواسطة المستخدم أو مهندس البرمجة.
تغطية المعالجات والبروتوكولات
نطاق BDM وBootloader وJTAG وTricore وNEC NBD
أبرز عائلات المعالجات والعقول المدعومة على الطاولة في إصدار V7.020:
- معالجات Infineon Tricore ووضع GPT: عقول Bosch EDC17 (مثل EDC17C46 وEDC17C64 وEDC17CP14 وEDC17CP20) وعقول MED17 / MEV17
- معالجات Motorola BDM (MPC5xx): عقول Bosch EDC16 (مثل EDC16C34 وEDC16C39 وEDC16U31) وMarelli MJD وDelphi DCM وSiemens SID
- بروتوكولات JTAG وNEC NBD: عقول Denso وValeo وHitachi وMarelli 8GMF/8DF ومعالجات Toyota/Lexus Denso NEC 76F00xx
المكمل الأساسي لجهاز KESS V2
لماذا تجمع الورش الاحترافية بين KTAG V7.020 وKESS V2؟
المزايا التي يوفرها العمل على الطاولة عندما لا يكفي منفذ OBD2:
- حفظ الملفات مجمعة ومنفصلة: إمكانية حفظ القراءة كملف Full Backup موحد أو كـ 3 ملفات مفتوحة منفصلة (MPC وEEPROM وFlash)
- تحكم تلقائي بتغذية العقل: يقوم البرنامج بفصل وتشغيل تغذية 12 فولت عن العقل تلقائياً لضبط تزامن الدخول إلى وضع Boot/GPT
- تغطية شاملة للمركبات: يدعم عقول السيارات والنقل الخفيف والشاحنات الثقيلة والجرارات الزراعية والدراجات النارية والمحركات البحرية
معرض الصور والتفاصيل التقنية
تفاصيل التصميم ومشاهد الاستخدام العملي لـ KTAG V7.020 Master (EuroClone Red PCB Sınırsız Token).
المواصفات التقنية ومعايير الأداء
جدول المواصفات الكامل المعتمد من الشركة المصنعة.
| رمز المنتج (SKU) | OTO0055 |
|---|---|
| إصدار العتاد | KTAG V7.020 (EuroClone Red PCB) |
| نوع الترخيص | نسخة Master (ملفات MPC / EEPROM / Flash مفتوحة) |
| سعة الرموز | رموز غير محدودة (Unlimited Token) |
| طريقة العمل | على الطاولة (Bench / BDM / Boot / JTAG / Tricore) |
| نطاق الذاكرة | المعالج (MPC) + EEPROM + Flash (استنساخ 1:1) |
| تصحيح Checksum | حساب وتصحيح تلقائي أثناء الكتابة |
| البروتوكولات المتقدمة | BDM MPC5xx, JTAG Nexus/Renesas, Boot Tricore/ST10, NBD |
|---|---|
| فئات المركبات | سيارات، شاحنات، جرارات، دراجات، محركات بحرية |
| التوثيق المرئي | مخططات Pinout ولحام ملونة مدمجة بالبرنامج |
| نظام التشغيل | Windows 7 / 8 / 10 / 11 (32-Bit & 64-Bit) |
| الضفائر المرفقة | كابل إشارات GPT، طقم Tricore الملون، بوردات BDM |
| فترة الضمان | ضمان عتاد Otoeko الرسمي لمدة 6 أشهر |
| فحص الجودة | مختبر لتنظيم جهد التغذية واتصال BDM/Boot |
دليل الاستخدام والتشخيص في الورشة
خطوات العمل الأربع الموصى بها للحصول على أدق النتائج.
اختيار العقل وفتح مخطط التوصيل
اختر نوع المركبة والعقل داخل برنامج KSuite لعرض صورة البوردة عالية الدقة ونقاط توصيل BDM أو Boot.
توصيل ضفيرة الطاولة أو بوردة BDM
قم بتوصيل أسلاك Tricore/Boot الملونة أو كابل GPT أو بوردة BDM بالنقاط الموضحة ووصل محول الطاقة 12 فولت بالجهاز.
سحب النسخة الاحتياطية الكاملة (Read)
اضغط على Read لقراءة بيانات المعالج (MPC) وEEPROM وFlash بالكامل وحفظها بصيغة مفتوحة على الكمبيوتر.
الاستنساخ إلى عقل بديل أو كتابة الملف المعدل
اكتب النسخة الاحتياطية 1:1 على العقل البديل للاستنساخ، أو اكتب ملف الخريطة المعدل مع تصحيح Checksum التلقائي.
القدرات التقنية والمزايا التشغيلية
مزايا تقنية ترفع كفاءة التشخيص والصيانة في الورشة.
متطلبات الورشة الأساسية
- أجهزة OBD فقط التي لا تستطيع قراءة ذاكرة EEPROM أو استنساخ العقول
- الإصدارات القديمة V6.070 التي تفتقر لدعم GPT/Tricore وتتوقف عند انتهاء الرموز
- النسخ الرديئة ذات منظمات الجهد غير المستقرة التي تسبب أخطاء أثناء القراءة
- أجهزة Slave التي تشفر ملفات EEPROM وFlash المسحوبة
مع KTAG V7.020 Master (EuroClone Red PCB Sınırsız Token)
- قراءة كاملة لـ MPC + EEPROM + Flash لاستنساخ العقول 1:1 وأخذ نسخ احتياطية شاملة
- عتاد V7.020 Red PCB محدث مع كابل GPT ورموز غير محدودة (Unlimited Token)
- تنظيم جهد دقيق بفلاتر Murata لتغذية آمنة ومستقرة للعقل على الطاولة
- نسخة Master تحفظ ملفات MPC وEEPROM وFlash كملفات مفتوحة (.bin) منفصلة

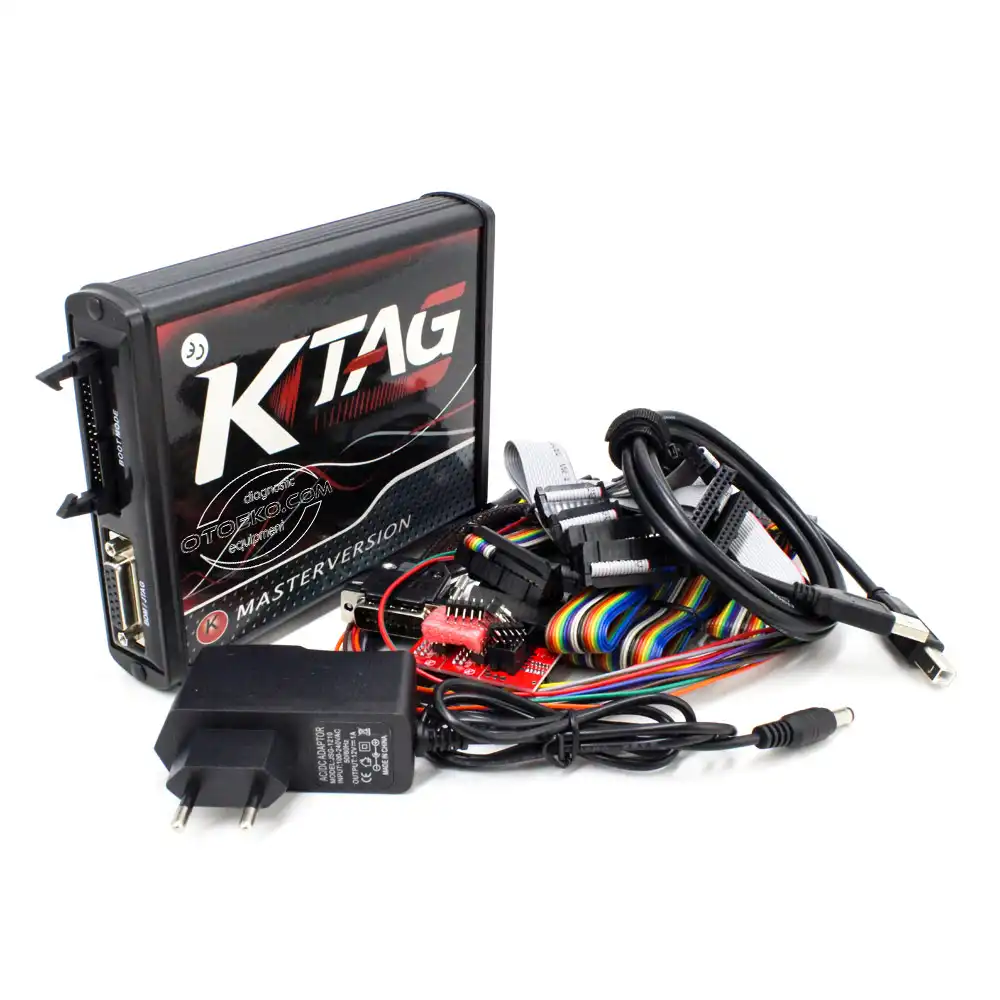

محتويات العبوة — طقم كامل جاهز للعمل
حزمة المنتج المفحوصة قبل الشحن.

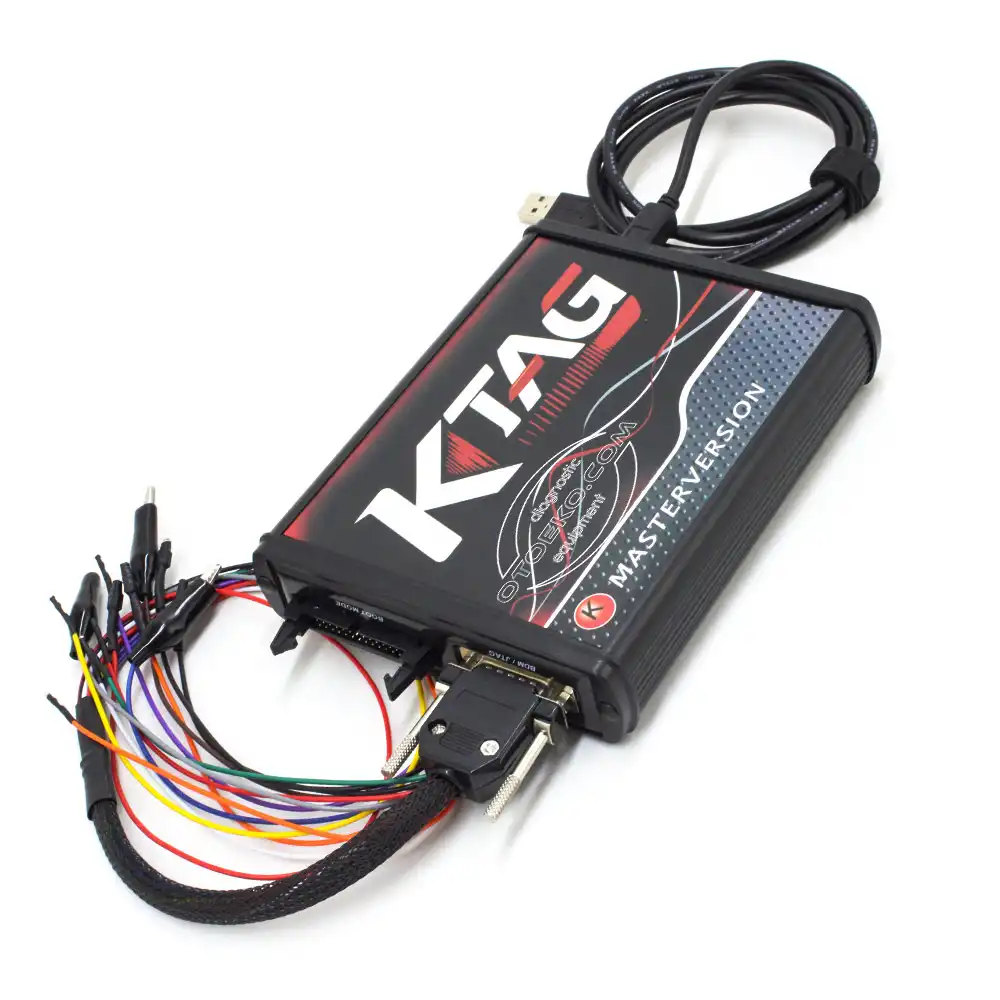

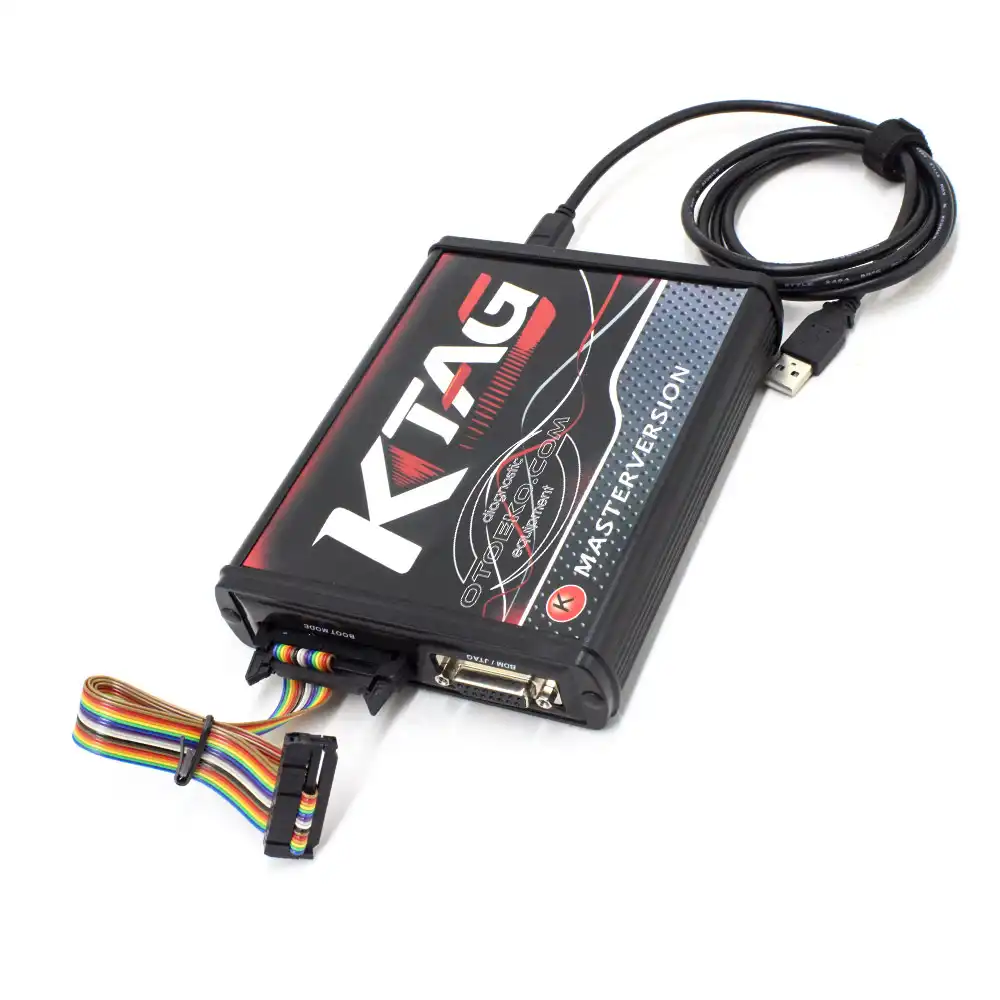

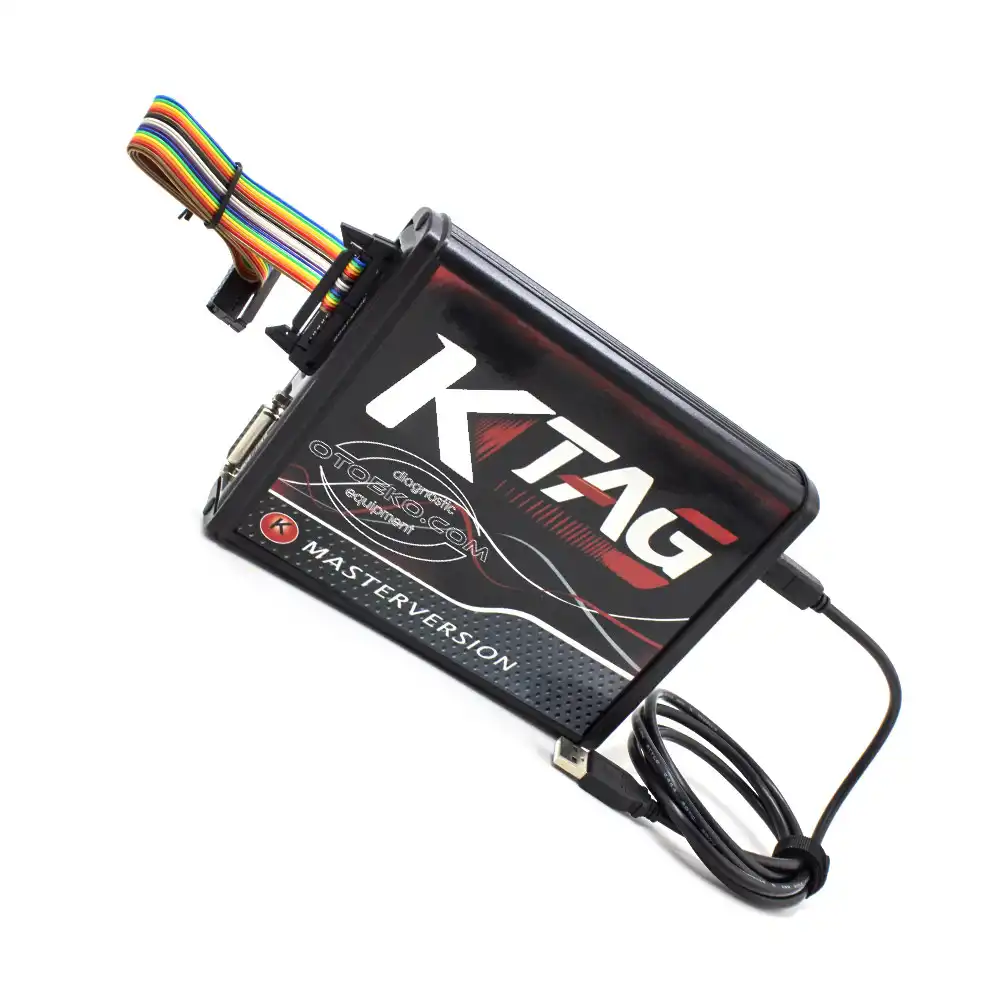

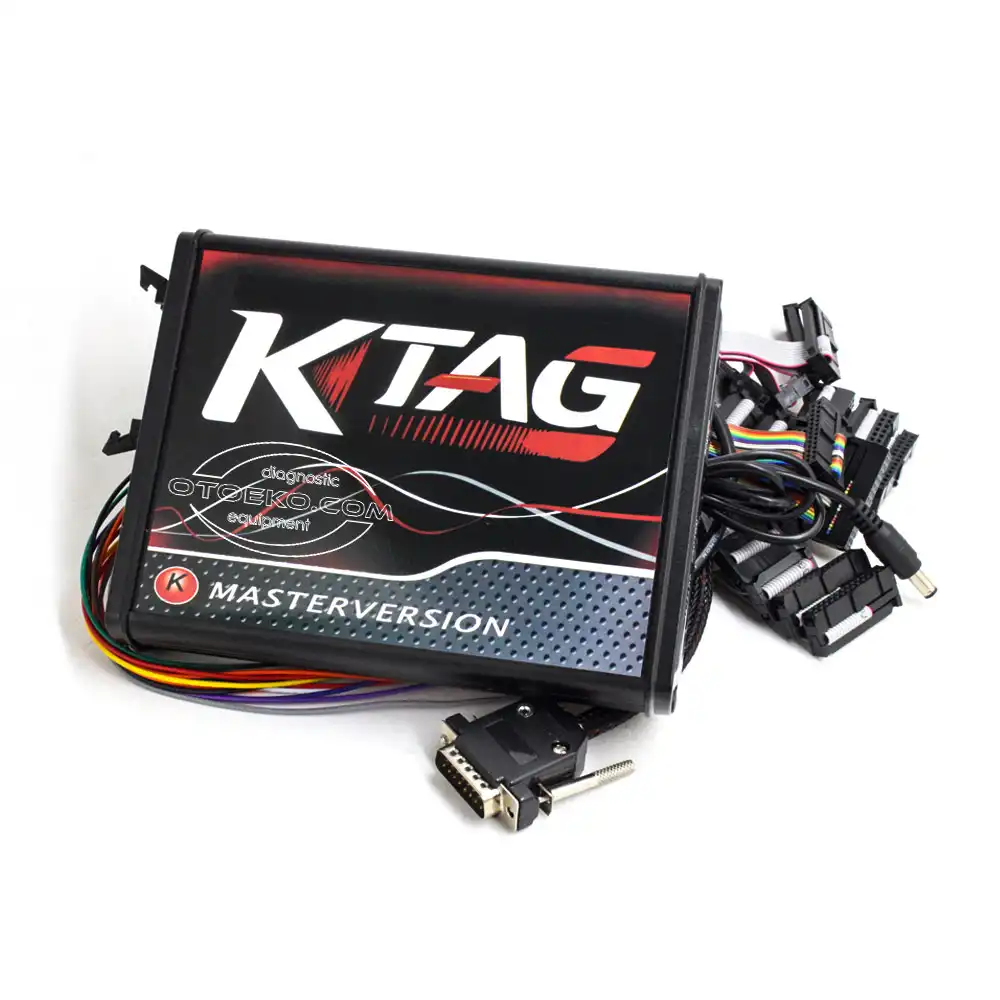

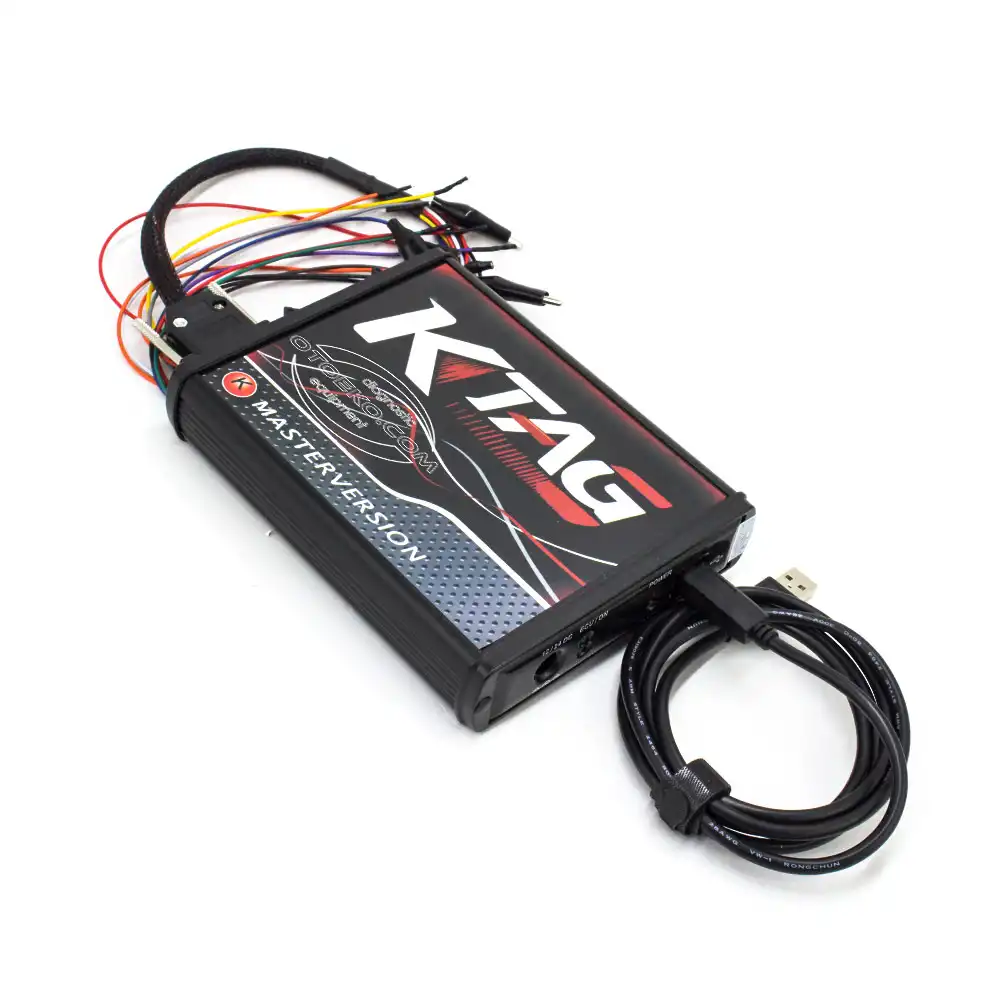

- 1 × الوحدة الرئيسية KTAG V7.020 Master (EuroClone Red PCB — رموز غير محدودة)

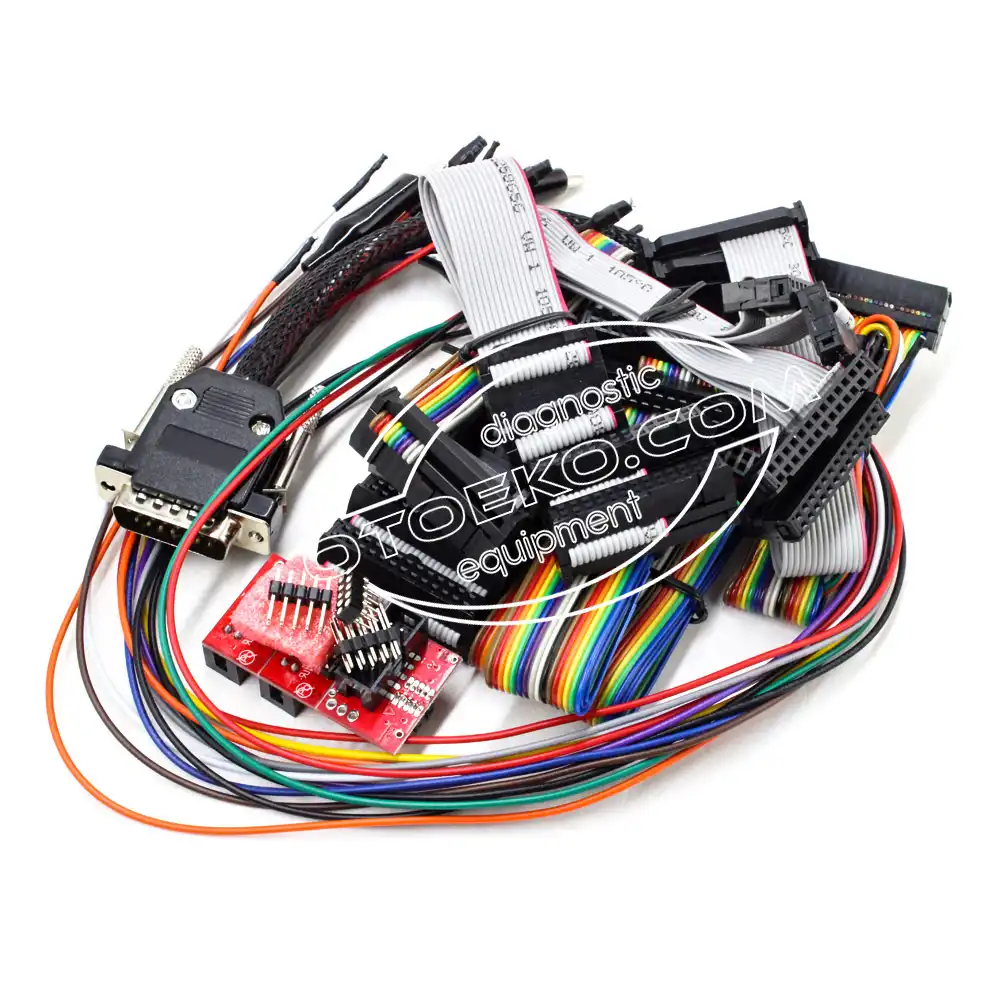

- 1 × طقم كابلات Tricore & Boot الملونة 144300T 104 / 100 / 101 / 102 / 103 / 105 / 106
- 1 × كابل إشارات GPT (General Purpose Timer) متعدد الأطراف
- 3 × بوردات محولات لحام BDM / JTAG (Bosch, Marelli, Delphi/Siemens) مع الإبر
- 1 × محول طاقة 12 فولت للطاولة وكابل ملاقط البطارية وكابل USB
- 1 × حقيبة حمل صلبة ورابط تحميل البرنامج (بضمان Otoeko لمدة 6 أشهر)
ضمان Otoeko الرسمي لمدة 6 أشهر
يتمتع KTAG V7.020 Master (EuroClone Red PCB Sınırsız Token) بضمان رسمي من Otoeko لمدة 6 أشهر ضد عيوب التصنيع مع دعم فني متكامل.
الأسئلة الشائعة
إجابات لأهم الأسئلة التقنية حول KTAG V7.020 Master (EuroClone Red PCB Sınırsız Token).
هل يمكنني استنساخ عقل تالف إلى عقل مستعمل بديل بواسطة KTAG V7.020؟
نعم، يقوم KTAG V7.020 بقراءة المعالج (MPC) وFlash وذاكرة الإيموبليزر EEPROM بالكامل وكتابتها 1:1 على العقل البديل.
هل الجهاز نسخة Master وهل يحفظ EEPROM وFlash بشكل منفصل؟
نعم، الجهاز نسخة Master ويتيح حفظ ملف Full Backup موحد بالإضافة إلى حفظ MPC وEEPROM وFlash كملفات مفتوحة منفصلة.
هل كابلات Tricore وGPT مرفقة لبرمجة عقول EDC17 / MED17؟
نعم، ضفيرة Tricore/Boot الملونة وكابل إشارات GPT مرفقان بالكامل داخل الحقيبة.
هل يوجد حد للرموز (Tokens) في الجهاز؟
لا، لوحة V7.020 EuroClone Red PCB مزودة برموز غير محدودة بدون عداد.
كيف أعرف نقاط توصيل الأسلاك لكل عقل؟
يحتوي البرنامج على صور بوردات عالية الدقة ومخططات توصيل ملونة خطوة بخطوة لكل عقل مدعوم.
هل أختار KESS V2 أم KTAG V7.020؟
يُستخدم KESS V2 للبرمجة السريعة عبر منفذ OBD2، بينما يُستخدم KTAG V7.020 على الطاولة لقراءة EEPROM واستنساخ العقول 1:1 وبرمجة عقول Tricore المحمية وإنقاذ العقول المتوقفة.
