Scanmatik 3 / SM3
أساس اتصال متقدم لبيئات تشخيص متعددة.
يجمع SM3، المعروض باسم Scanmatik 3 Pro، خطوط اتصال متعددة للمركبات في واجهة مدمجة. اتصل بمهام التشخيص وقراءة البيانات والبرمجة المدعومة عبر برنامج Scanmatik والتطبيقات المناسبة من الأطراف الأخرى.
جهّز الاتصال المناسب في أربع خطوات
1. اختر التطبيق والمركبة
حدّد برنامج Scanmatik أو تطبيقاً مناسباً من طرف آخر للمهمة. راجع تغطية المركبة والترخيص وإصدار التعريف المطلوب معاً قبل العمل.
2. صِل الأجهزة بصورة صحيحة
استخدم كابل OBD/AUX وفق مخطط توصيل الإجراء. اختر USB أو Wi-Fi المناسب للكمبيوتر وحدد واجهة SM3 داخل التطبيق الذي ستستخدمه.
3. اتبع البيانات وخطوات الإجراء
اقرأ الحالة الموجودة أولاً واحفظها عند الحاجة. اتبع متطلبات التطبيق للطاقة والاتصال والإشعال أثناء التشخيص أو برمجة وحدة التحكم.
4. راجع النتيجة من جديد
بعد اكتمال العملية تحقق من هوية الوحدة وسجلاتها وقيم تشغيلها. قارن الإعدادات التي تغيرت بالسجل الأولي لتأكيد نتيجة العمل.
خمس قنوات CAN لمسارات اتصال متعددة
توفر SM3 خمس قنوات CAN 2.0/CAN-FD. تشكل هذه البنية متعددة الخطوط أساساً تقنياً لاستخدام التوصيلات التي تتطلبها معمارية المركبة عبر واجهة واحدة، عندما يدعمها البرنامج المستخدم في إجراء التشخيص أو البرمجة.
تظهر أهمية CAN-FD عند العمل مع الأنظمة التي تستخدم هذا البروتوكول. عدد القنوات وحده لا يثبت سرعة أعلى لكل إجراء أو تغطية بلا حدود؛ طابق الخط الذي يطلبه التطبيق مع توصيل المركبة ووحدة التحكم المعنية بالمهمة.
- خمس قنوات CAN 2.0 / CAN-FD
- بنية مدمجة لتبديل خطوط التشخيص
- استخدام التوصيل الذي يحتاجه التطبيق والمركبة
اتصال مباشر عبر USB معزول جلفانياً
تحدد مقارنة المصنّع لـ SM3 اتصال USB معزولاً جلفانياً بسرعة تصل إلى 480 Mbit/s. يشكل العزل جزءاً من الفصل الكهربائي بين جانب الكمبيوتر وجانب المركبة، ويحافظ الكابل المباشر على ترتيب اتصال واضح أثناء العمل.
هذه هي السرعة القصوى لوصلة USB، وليست سرعة قراءة وحدة المركبة أو برمجتها. يتحدد زمن الإجراء ببروتوكول المركبة ووحدة التحكم والتطبيق. حافظ على التوصيل السلكي وشروط الطاقة المطلوبة للمهمة الفعلية بدلاً من الاستناد إلى رقم الوصلة وحده.
- اتصال USB معزول جلفانياً
- سرعة وصلة USB تصل إلى 480 Mbit/s

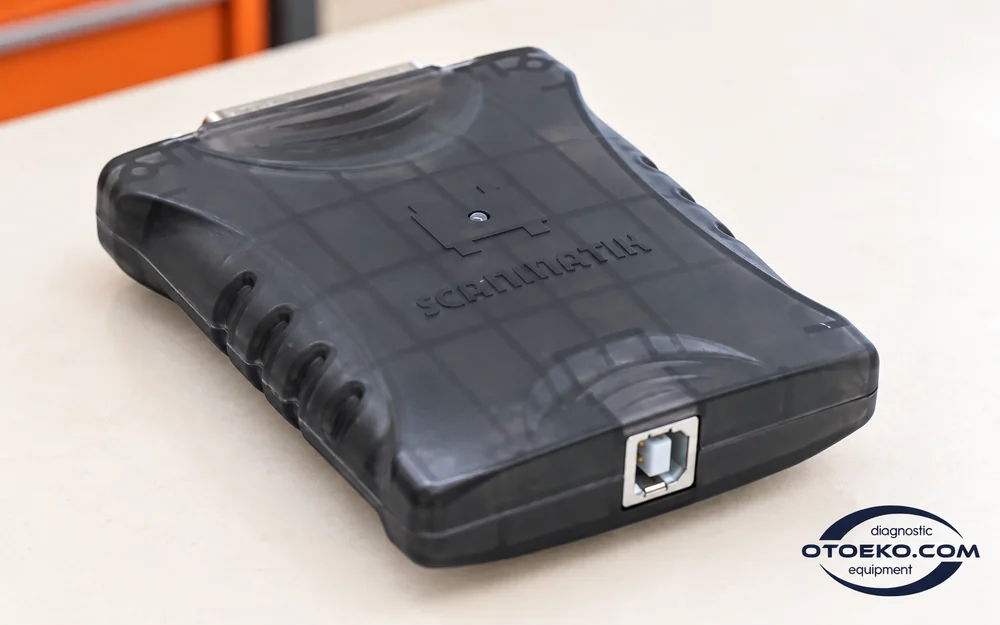

- منفذ USB-B على الجهاز الفعلي

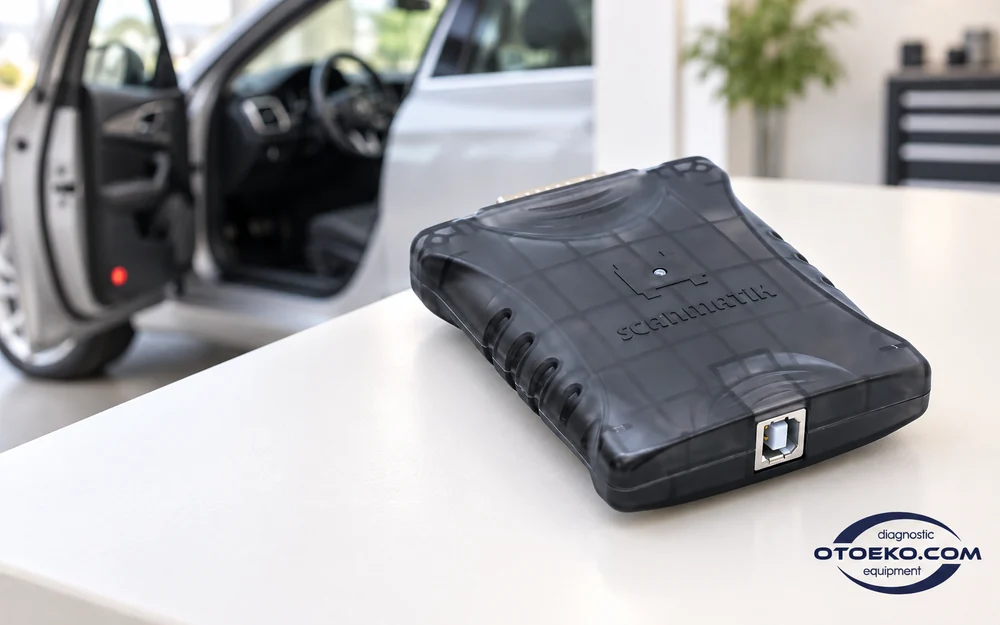

Wi-Fi للكمبيوتر وبيئة Android المناسبة
يتيح اتصال SM3 اللاسلكي IEEE 802.11 b/g/n بتردد 2.4 GHz ترتيب مساحة العمل دون كابل الكمبيوتر في الحالات المناسبة. استخدم برنامج Scanmatik على Windows المتوافق أو جهاز Android مناسب يدعم Wi-Fi Direct.
الحد الأدنى الذي يحدده المصنّع لبيئة Android هو الإصدار 5.1. لا يعني ذلك تشغيل برامج OEM المصممة لويندوز على الهاتف؛ تظل متطلبات نظام التشغيل لكل تطبيق قائمة. اختر الاتصال اللاسلكي عندما تسمح به تعليمات البرنامج والإجراء المطلوب.
- IEEE 802.11 b/g/n بتردد 2.4 GHz
- برنامج Scanmatik لأجهزة Android المناسبة
- مراجعة Wi-Fi Direct ومتطلبات التطبيق معاً
مجالات العمل مع البرنامج المناسب
توفر SM3 أجهزة الاتصال، ويحدد التطبيق المختار ووحدة التحكم القوائم والإجراءات المتاحة للمركبة.
- تعريف المركبة ووحدة التحكم
- قراءة سجلات الأعطال ومسحها
- عرض القيم الحية
- الاختبارات وإجراءات الخدمة المدعومة
- تطبيقات التشخيص المناسبة عبر J2534
- تطبيقات متوافقة مع RP1210
- بيئات تشخيص مناسبة تستخدم DPDU API
- برمجة الوحدات بالبرنامج والترخيص المناسبين
- عمليات جهد البرمجة وAUX المدعومة
تعتمد البرمجة والترميز والعمليات المحمية على ترخيص التطبيق وتغطية المركبة وشروط الوصول. دعم البروتوكول لا يمنح وظائف غير محدودة مع كل برنامج OEM.
جاهزية للأنظمة التي تستخدم Ethernet وDoIP
تتضمن SM3 خط اتصال Ethernet من نوع 10/100BASE-TX. مع البرنامج المناسب وتوصيل المركبة المتوافق، يضيف ذلك خياراً لاستخدام الواجهة في بيئات التشخيص المعتمدة على DoIP والتي تتطلب هذا النوع من التواصل.
قيّم وصلة DoIP بصورة منفصلة عن تغطية التطبيق للمركبات. يعتمد الوصول إلى الوحدة وصلاحيات الأمان والحسابات المطلوبة والعمليات المتاحة على التطبيق؛ اتبع شروطه لتعريف SM3 ونظام المركبة الذي تخطط للعمل عليه فعلياً.
- خط Ethernet من نوع 10/100BASE-TX
- اتصال DoIP مع التطبيقات المناسبة
- تقييم المركبة والتعريف وحقوق الوصول معاً
K-Line وخطوط إضافية لأجيال مركبات مختلفة
تدعم SM3 ثلاثة عشر خط K-Line قابلاً للتبديل وفق ISO 9141/ISO 14230. تتضمن قائمة الاتصال الرسمية أيضاً J1850 VPW وJ1850 PWM وSingle Wire CAN، لتوفير خيارات لتطبيقات تعمل مع معماريات إلكترونية مختلفة بين المركبات.
تصبح هذه القدرات مفيدة مع توصيل المركبة والبرنامج المناسبين. تحتاج بعض تطبيقات K-Line القديمة إلى USB أو شروط برمجية معينة. حدّد وحدة التحكم المدعومة ومسار الاتصال المطلوب كي تحافظ على تسلسل عمل واضح بين الأجيال المختلفة.
- 13 خط K-Line قابلاً للتبديل
- J1850 VPW / PWM
- دعم Single Wire CAN
تعرّف إلى SM3 عن قرب في فيديو المنتج

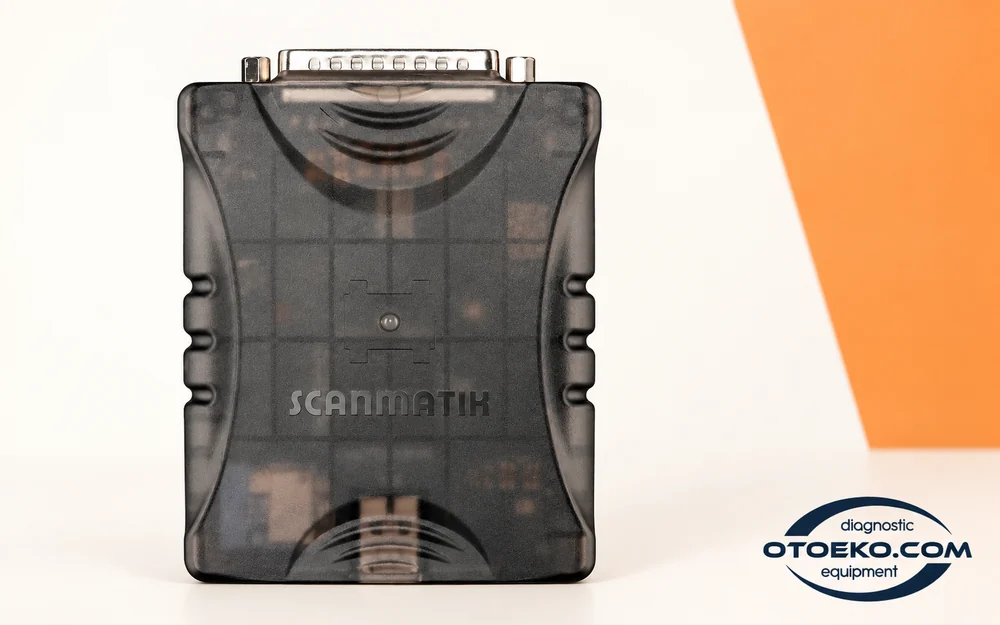

افحص الجسم المدمج ونقاط الاتصال وترتيب كابل OBD/AUX في تصوير Otoeko.
البنية التقنية التفصيلية لأجهزة SM3
| المصنّع / الأجهزة | Scanmatik / Scanmatik 3 (SM3) |
|---|---|
| اسم المنتج في المتجر | Scanmatik 3 Pro |
| USB | معزول جلفانياً، حتى 480 Mbit/s |
| Wi-Fi | IEEE 802.11 b/g/n، تردد 2.4 GHz |
| جهد التغذية | 5–35 V |
| تغذية المركبة | استخدام مع مركبات 12 V و24 V المناسبة |
| CAN | 5 × CAN 2.0 / CAN-FD |
| K-Line | 13 خط ISO 9141 / ISO 14230 قابلاً للتبديل |
| الخطوط الإضافية | J1850 VPW/PWM؛ Single Wire CAN |
| Ethernet / DoIP | 10/100BASE-TX |
| جهد البرمجة | 5–20 V؛ أطراف OBD 6 و8 و9 و11 و12 و13 و14 وAUX |
| الواجهات المعيارية | SAE J2534-1/2 وRP1210؛ DPDU API ISO 22900-2 بالتعريف الحديث |
| جسم الواجهة | بحد أقصى 97 × 75 × 22 مم |
| برنامج Scanmatik لويندوز | Windows 7 / 8 / 10 / 11 |
| برنامج Scanmatik لأندرويد | Android 5.1 أو أحدث؛ يتطلب Wi-Fi Direct |
تصف متطلبات نظام التشغيل برنامج Scanmatik، وتطبق البرامج الأخرى متطلباتها الخاصة. سرعة USB ليست سرعة إجراء المركبة، وأبعاد الواجهة ليست أبعاد الطقم الكامل.

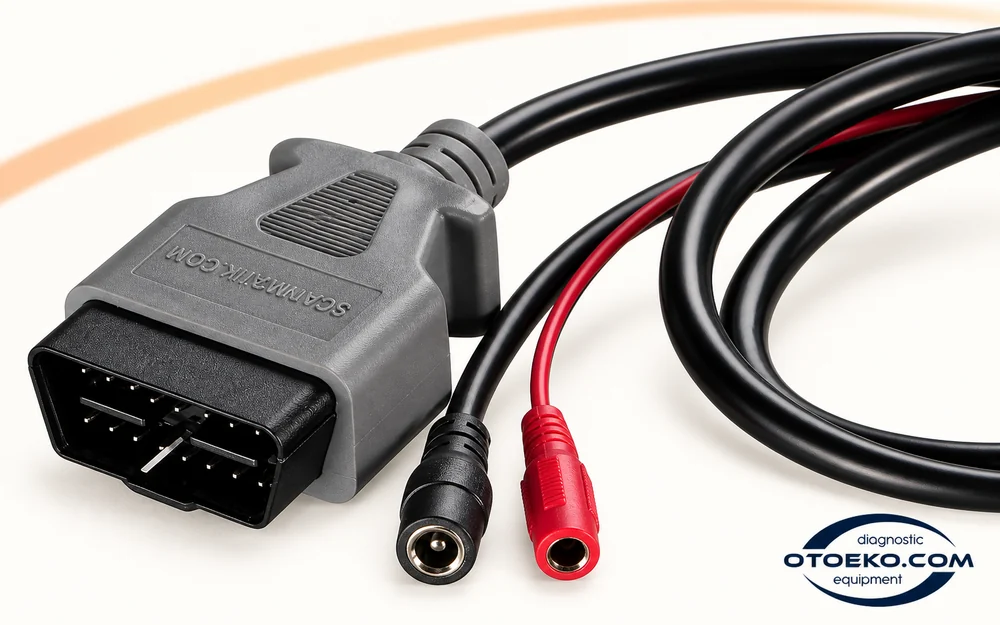

استخدم جهد البرمجة وAUX وفق مخطط الإجراء
تستطيع SM3 توفير جهد البرمجة 5–20 V الذي تطلبه تطبيقات البرمجة المتوافقة على أطراف OBD المدعومة وخرج AUX. تحدد قائمة المصنّع أطراف OBD رقم 6 و8 و9 و11 و12 و13 و14 لهذه الوظيفة.
هذا خرج تقني يتحكم به برنامج البرمجة المدعوم وخطوات التوصيل الخاصة به. اتبع المخطط وافصل بين جهد البرمجة ونطاق تغذية تشغيل الواجهة. جهّز الترخيص ودعم الوحدة ومصدر الطاقة المستقر المطلوبين للعملية بصورة مستقلة قبل التنفيذ.
- خرج جهد برمجة 5–20 V
- أطراف OBD المدعومة وخرج AUX
- توصيل يتبع مخطط التطبيق ووحدة التحكم
وسّع اختيار البرامج بواجهات معيارية
يسمح SAE J2534-1/2 وRP1210 للواجهة SM3 بالتواصل مع تطبيقات متوافقة من أطراف أخرى. يدعم التعريف الحديث أيضاً DPDU API وفق ISO 22900-2، لذلك من المفيد تقييم إصدار التعريف والتطبيق معاً عند إعداد بيئة العمل.
نطاق برنامج Scanmatik الخاص بويندوز وأندرويد منفصل عن برامج OEM أو البرمجة من الجهات الأخرى. دعم معيار الاتصال لا يمنح كل ترخيص ولا يفتح كل وظيفة في المركبة؛ اختر التطبيق ووحدة المركبة وحقوق الاستخدام وفق العمل الذي تحتاجه فعلاً.
- SAE J2534-1/2 وRP1210
- DPDU API / ISO 22900-2 بالتعريف الحديث
- تخطيط تراخيص الأطراف الأخرى ووحداتها بصورة منفصلة

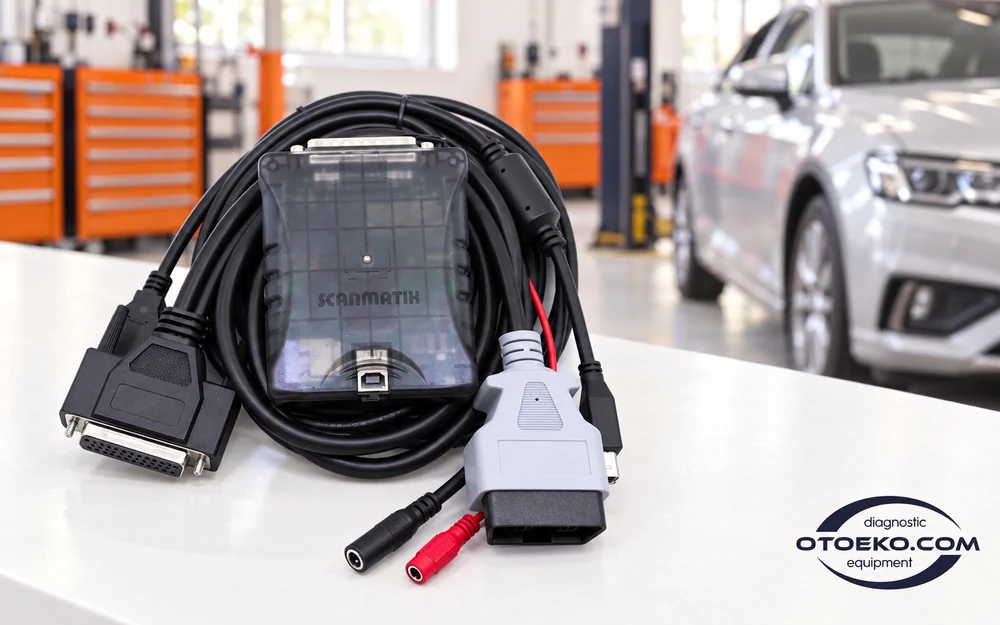

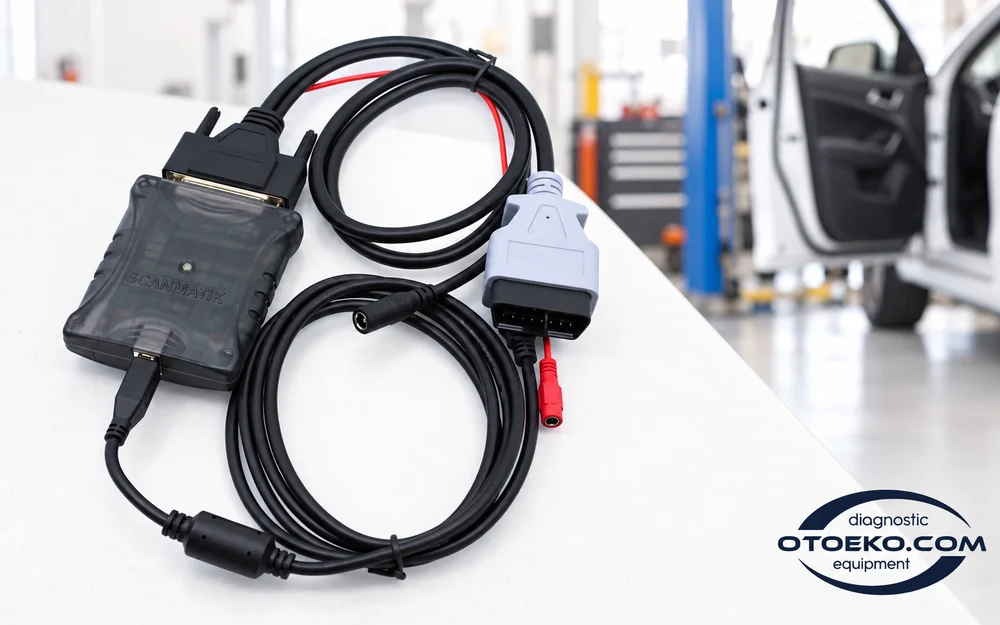

طقم الاتصال الفعلي الظاهر في الصور
يتضمن الطقم واجهة SM3 وكابل OBD/AUX وكابل USB. المحولات الخاصة وتراخيص البرامج الأخرى منفصلة.
- واجهة Scanmatik 3 (SM3)

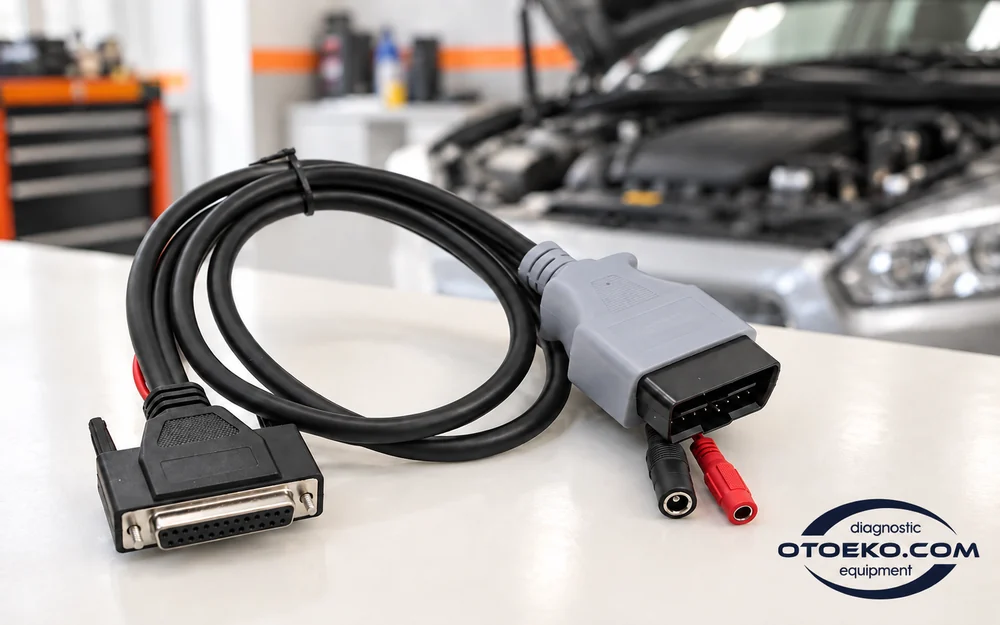

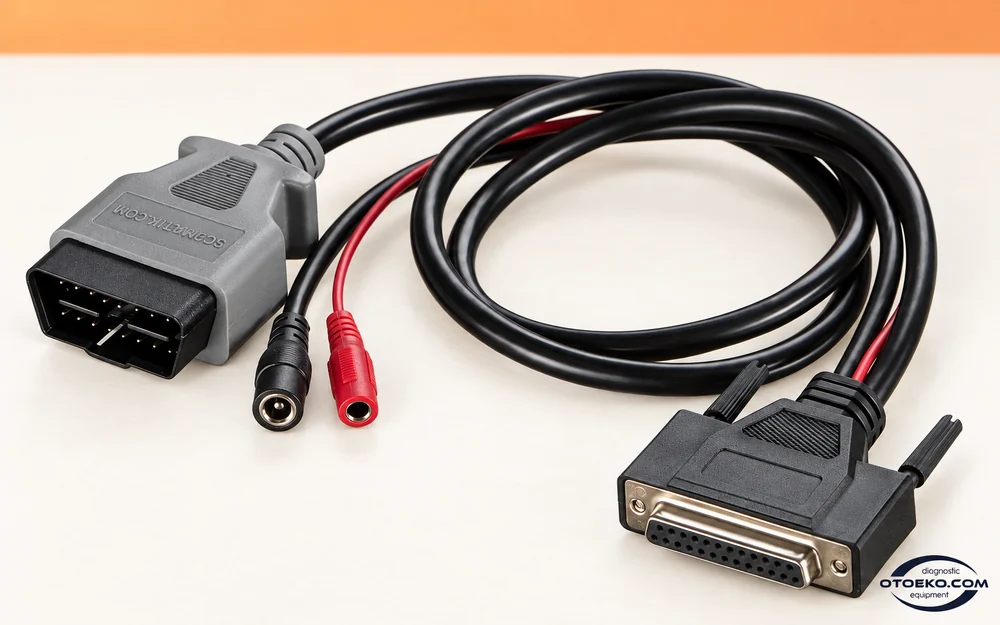

- كابل اتصال OBD2 + AUX
- كابل اتصال USB
منشأ Scanmatik LLC وضمان الأصالة
تُصمَّم علامة Scanmatik وتُصنَّع من قبل شركة Scanmatik LLC المتخذة من روسيا مقراً لها؛ وتخرج أجهزة SM3 التي تلت SM2 Pro من نفس خط التصنيع. الوحدة المعروضة في هذا الإعلان منتج أصلي يتم توريده عبر فرع التوزيع الرسمي للشركة المصنّعة في أوروبا، Scanmatik Europe SL.
لا تضاهي نسخ SM3 المقلّدة المنتشرة في السوق مستوى العزل الجلفاني واستقرار خطوط CAN-FD/DoIP الخاصة بالمصنّع الأصلي، وهذا يرفع من خطر انقطاع الاتصال أو القراءات الخاطئة عند العمل مع برامج الشركة المصنّعة الأصلية (OEM). الرقم التسلسلي لهذه الوحدة مطابق لسجلات الشركة المصنّعة، لذلك تنطبق وثيقة المنتج الأصلي وضمان الأشهر الستة دون أي مشكلة.
- الشركة المصنّعة: Scanmatik LLC (تصميم الأجهزة من روسيا)
- التوزيع الرسمي في أوروبا: Scanmatik Europe SL
- منتج أصلي يمكن التحقق منه بالرقم التسلسلي
نطاق البرامج وشرط المنتج الحالي
برنامج Scanmatik وتعريفات المصنّع منفصلان عن تراخيص التطبيقات المتوافقة من الأطراف الأخرى. لا تُمنح حسابات OEM أو وحدات البرمجة أو الاشتراكات الإضافية تلقائياً بشراء الأجهزة. يسري ضمان 6 أشهر؛ يوضح توثيق المنتج نطاقه وشروط الاستخدام.
إجابات تفصيلية عن Scanmatik 3 Pro
هل يشير Scanmatik 3 Pro وSM3 إلى الجهاز نفسه؟
يستخدم Scanmatik 3 Pro أجهزة Scanmatik 3 / SM3 من المصنّع. وهو طراز مختلف عن Scanmatik 2 Pro؛ خطط للبرامج والتوصيلات وفق مواصفات SM3.
هل اتصال USB من نوع USB 3.0؟
المواصفة الصحيحة لـ SM3 هي USB معزول جلفانياً بسرعة تصل إلى 480 Mbit/s. لا يوصف ذلك بأنه USB 3.0، ولا يحدد وحده سرعة القراءة أو البرمجة على المركبة.
هل يحتوي على Bluetooth؟
الاتصال اللاسلكي المحدد لـ SM3 هو Wi-Fi بتردد 2.4 GHz. لا تتضمن قائمة توصيلات هذا المنتج Bluetooth؛ يُستخدم Wi-Fi مع تطبيق وجهاز مناسبين وفق متطلبات بيئة العمل.
هل يدعم CAN-FD وLIN وFlexRay جميعاً؟
تُذكر خمس قنوات CAN/CAN-FD رسمياً لـ SM3. لا يظهر LIN أو FlexRay في قائمة الخطوط المادية الرسمية لهذا الجهاز، لذلك لا يُقدّم وعد بدعم هذين البروتوكولين ضمن هذه الأجهزة.
هل يجعل J2534 جميع البرامج مجانية؟
لا. J2534 معيار اتصال. تراخيص الأطراف الأخرى وتغطية المركبات ووحدات البرامج وأي حساب مطلوب عناصر منفصلة، ويجب تقييم الإجراءات المدعومة لكل تطبيق وفق الاستخدام الذي تحتاجه.
هل يعمل مع مركبات 24 V؟
نطاق تغذية تشغيل SM3 هو 5–35 V ويشمل الاستخدام المناسب لمركبات 24 V. يبقى من الضروري مطابقة مقبس المركبة والكابل والتطبيق ووحدة التحكم معاً قبل تنفيذ الإجراء.
هل تعمل كل برامج OEM على هاتف Android؟
دعم Android يخص تطبيق Scanmatik، مع اشتراط Android 5.1 وWi-Fi Direct. البرامج المصممة لنظام Windows لا تتحول إلى تطبيقات Android بسبب دعم الواجهة للهاتف أو الاتصال اللاسلكي.
هل جهد البرمجة هو نفسه تغذية التشغيل؟
لا. نطاق 5–35 V هو تغذية تشغيل الجهاز. جهد البرمجة 5–20 V وظيفة منفصلة تديرها البرامج المناسبة على الأطراف المدعومة وخط AUX وفق مخطط العملية المطلوبة.
هل تشمل المجموعة الحقيبة وكابل الولاعة وكل المحولات؟
تتضمن قائمة هذا العرض SM3 وكابل OBD2/AUX وكابل USB. لا تُضاف تلقائياً إلى هذه القائمة الحقائب أو كابلات التغذية أو المحولات الخاصة الموجودة في مجموعات أخرى من المصنّع.
هل يمكن استخدام Wi-Fi في كل إجراء؟
يتوقف اختيار الاتصال على التطبيق والمهمة. قد تحتاج بعض عمليات K-Line أو البرمجة إلى USB؛ اتبع تعليمات الاتصال الخاصة بالتطبيق قبل بدء العمل، ثم تحقق من استقرار الاتصال المطلوب.
