Vgate vLinker FS USB
نظرة أقرب إلى بيانات تشخيص فورد.
Vgate vLinker FS USB واجهة OBD تربط الكمبيوتر بوحدات السيارة التي يدعمها FORScan. استخدم التبديل التلقائي بين HS-CAN وMS-CAN لمراجعة الأعطال والقيم الحية وقوائم الخدمة الخاصة بالسيارة ضمن تسلسل عمل منظم.
صِل الجهاز، تعرّف على السيارة، افحص وتحقّق
1. جهّز البرنامج والتعريف
ثبّت إصدار FORScan المتوافق وتعريف vLinker FS USB. تأكد من أن الكمبيوتر يتعرف على جهاز USB قبل بدء جلسة السيارة.

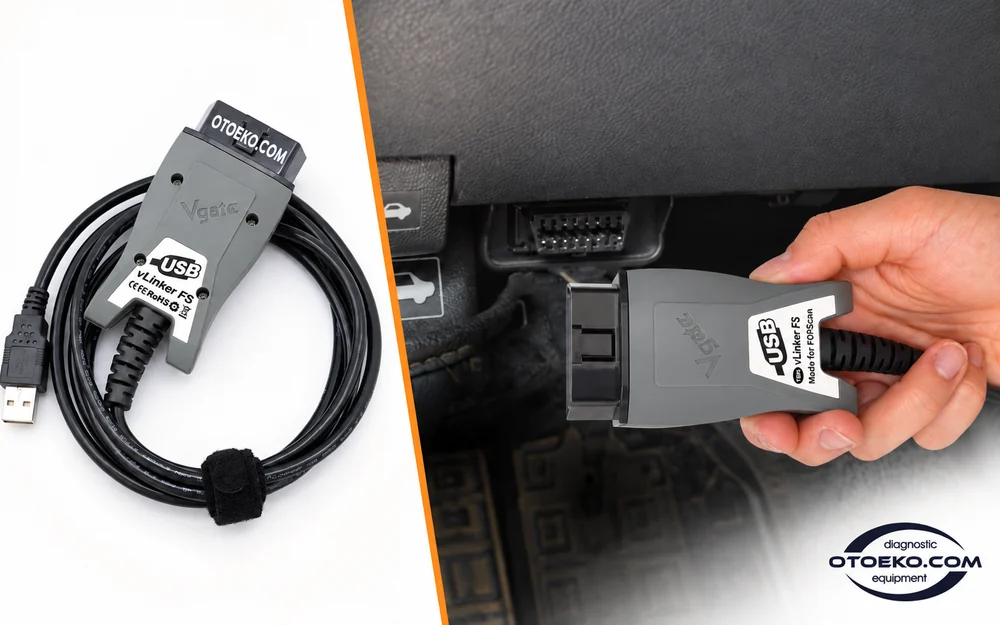

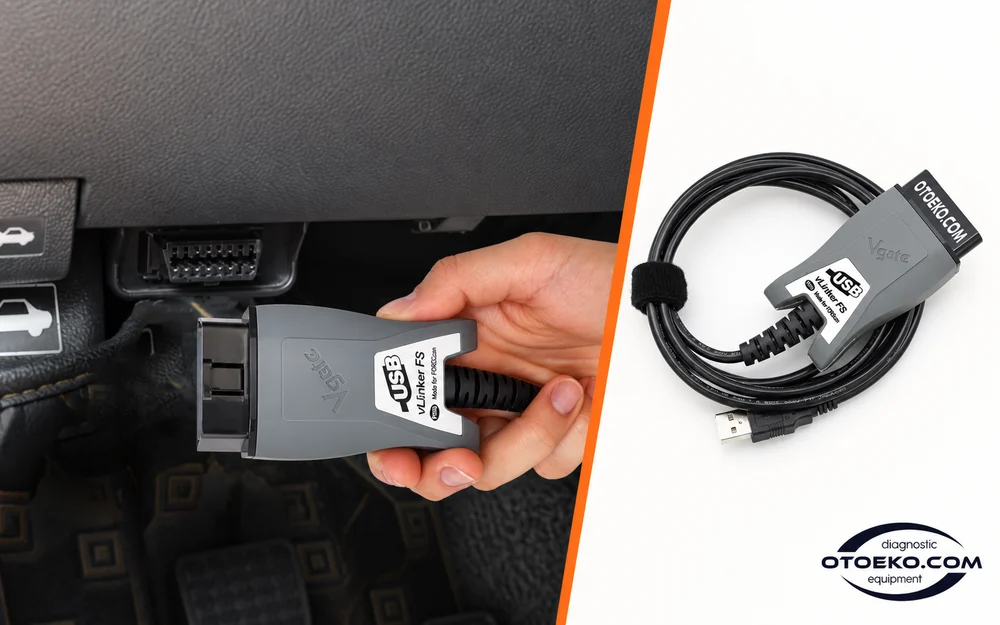

2. اتصل بالسيارة
أدخل موصل OBD في منفذ التشخيص المناسب، وصِل USB بالكمبيوتر. اتبع وضع الإشعال وشروط الاتصال التي يطلبها البرنامج.
3. اقرأ الحالة الحالية أولاً
راجع ملف السيارة والوحدات المكتشفة. احفظ رموز الأعطال وافحص المعلمات الحية المرتبطة بالشكوى قبل إجراء التغييرات.
4. راجع النتيجة بعد التنفيذ
نفّذ إجراء الخدمة أو الإعداد المدعوم في الظروف الصحيحة. أعد فحص الوحدات وراجع النتيجة وقيم التشغيل بعد العملية.
من فحص OBD العام إلى وحدات السيارة
مع FORScan، يمكن أن يتجاوز الفحص حدود لمبة أعطال المحرك. في الطرازات المدعومة تستطيع التركيز على إدارة المحرك أو ABS أو إلكترونيات الهيكل أو وحدات أخرى يمكن الوصول إليها وفق المهمة.
يوفر vLinker FS واجهة التواصل بين الكمبيوتر والسيارة. تتحدد قائمة الوحدات المعروضة والعمليات المتاحة وفق تجهيز السيارة ووحدات التحكم الموجودة والتغطية التي يقدمها FORScan، لتبقى الجلسة مرتبطة بالسيارة الفعلية.
- فحص تعريف الوحدات في السيارات المدعومة
- قراءة رمز العطل ضمن النظام المرتبط به
- التحقق من تطابق ملف السيارة مع تجهيزها الفعلي
الوصول إلى شبكات CAN دون مفتاح يدوي
تتواصل بعض أنظمة السيارة عبر شبكات CAN مختلفة. ينفذ vLinker FS التبديل الإلكتروني بين HS-CAN وMS-CAN تلقائياً، فيلغي خطوة تحريك المفتاح الموجودة في المحولات ذات التبديل اليدوي.
يسهّل هذا الترتيب الانتقال بين الوحدات التي يدعمها البرنامج. التبديل التلقائي ميزة اتصال، لكنه لا يضيف وحدة تحكم غير موجودة ولا ينشئ وظيفة لا توفرها السيارة أو برمجيات التشخيص.
- الوصول إلى HS-CAN وMS-CAN
- تبديل إلكتروني تلقائي
- تسلسل قوائم واضح مع البرنامج المتوافق
اجمع سجلات الأعطال مع قيم التشغيل الحية
قد يوجّه الرمز المخزّن الانتباه إلى نظام معين، بينما تساعد المعلمات الحية على فهم سلوكه الحالي. تابع قيم PID التي توفرها الوحدة المعنية وافحص الظروف التي تظهر فيها الشكوى.
اختيار المعلمات المرتبطة بالمشكلة يبقي الشاشة مفيدة وسهلة المتابعة. قارن الحرارة أو السرعة أو الجهد، عندما تكون متاحة، بظروف الاختبار. تُقيَّم القيمة مع بقية الأدلة قبل اتخاذ قرار استبدال أي قطعة.
- قراءة رموز DTC وحفظها قبل مسحها
- متابعة قيم PID الحية المدعومة
- مقارنة التشغيل قبل الإصلاح وبعده
استخدم الوظائف المتاحة على السيارة المناسبة
تحدد السيارة المختارة نطاق العمل، من التشخيص الأساسي إلى قوائم الخدمة والإعداد المدعومة.
- قراءة رموز الأعطال ومسحها
- متابعة بيانات PID الحية
- قراءة تعريف وحدات التحكم
- اختبارات الوحدات المدعومة
- إجراءات الصيانة والخدمة الخاصة بالسيارة
- التكييف والتعلّم المدعومان
- إعداد الوحدات المتوافقة
- برمجة السيارات المدعومة بالترخيص المطلوب
يتحدد التوفر حسب إصدار FORScan والسيارة ووحدة ECU والترخيص. لا يُضمن تفعيل كل ميزة مخفية أو برمجة كل وحدة تحكم.
نفّذ الخدمة واختبارات الوحدات بالترتيب الصحيح
قد يوفر FORScan إجراءات خدمة واختبارات وحدات إلى جانب التشخيص في السيارات المدعومة. اتبع خطوات إعادة الضبط أو التعلّم اللازمة بعد الصيانة من قائمة النظام المعني.
تُقيَّم خيارات إدارة البطارية أو تعريف الحاقنات أو خدمة DPF بحسب الطراز. اتبع تعليمات البرنامج بشأن درجة حرارة المحرك ووضع الإشعال وأي شروط أخرى لازمة، ثم تحقق من النتيجة بعد اكتمال الإجراء.
- مراجعة قوائم الخدمة المتاحة للسيارة
- اتباع المتطلبات السابقة لكل إجراء
- التحقق من النتيجة بالفحص الجديد والقيم الحية

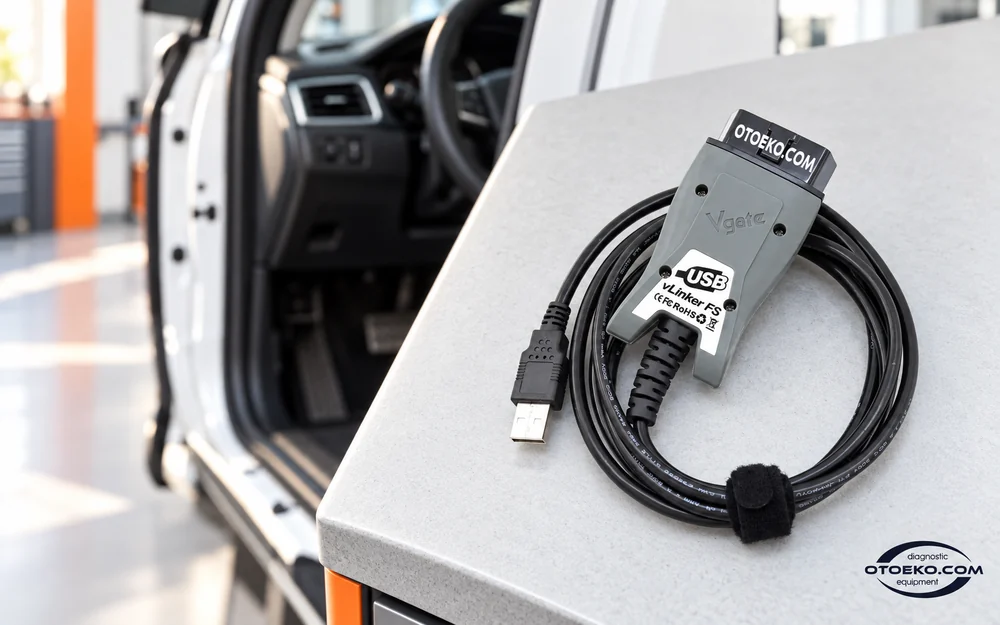

احتفظ بالإعدادات الأصلية قبل التغيير
تتيح خيارات الإعداد في الوحدات المدعومة فحص إعدادات التجهيز الموجود وإجراء التغييرات المناسبة. ملف السيارة الصحيح وترخيص FORScan الممتد، عندما يكون مطلوباً، جزءان مهمان من هذه العملية.
احفظ القيم الأصلية وسجّل المعلمات التي ستغيّرها قبل التنفيذ. قد يتوفر خيار راحة أو عرض في سيارة ولا يوجد في أخرى بتجهيز مختلف؛ لذلك يجب مطابقة الإعداد مع العتاد المركّب فعلياً.
- التركيز على قوائم الإعداد المدعومة
- حفظ القيم الأصلية قبل التعديل
- تقييم متطلبات الترخيص والتجهيز معاً
استكشف المحول بزاوية 360°
شاهد الواجهة والجهة الخلفية والموصل والكابل من زوايا متعددة.

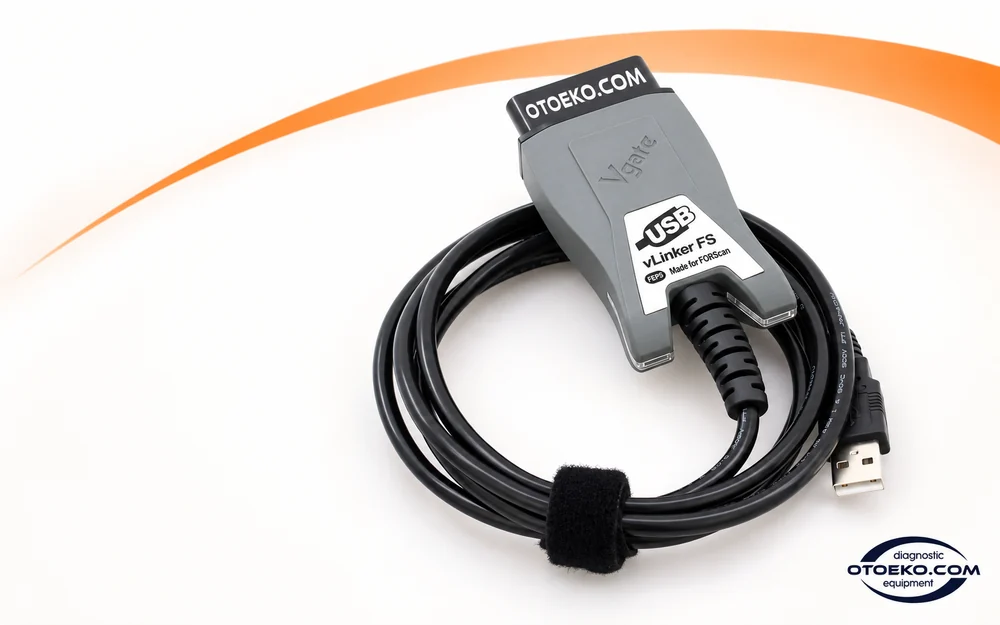

تعرّف على vLinker FS USB عن قرب
افحص الهيكل وكابل USB وموصل OBD في فيديو Otoeko للمنتج.
المعلومات التقنية لـ vLinker FS USB
| العلامة والطراز | Vgate vLinker FS USB |
|---|---|
| اتصال الكمبيوتر | كابل USB-A ثابت |
| اتصال السيارة | OBD ذو 16 سنّاً |
| البرنامج الأساسي | FORScan على Windows |
| تبديل CAN | تلقائي بين HS-CAN وMS-CAN |
| جهد سماح البرمجة | FEPS 18 V |
| أقصى معدل نقل تسلسلي معلن | حتى 3 Mbps وفق الشركة المصنّعة |
| طول طلب OBD | حتى 4128 بايت |
| المخزن التسلسلي | 8192 بايت |
| الترخيص | FORScan Standard أو Extended بحسب العملية |
تحدد السيارة والبرنامج مدة الفحص والبرمجة. يعمل هذا الطراز عبر USB؛ ولا يدعم بلوتوث أو DoIP أو CAN-FD أو J2534.
دعم FEPS لإجراءات البرمجة المناسبة
تحتاج بعض إجراءات البرمجة إلى جهد سماح محدد بالإضافة إلى اتصال البيانات. يوفر مخرج FEPS بجهد 18 V في vLinker FS USB الوظيفة العتادية التي تتطلبها العمليات المدعومة من هذا النوع.
وجود FEPS لا يعني إمكانية إعادة كتابة برنامج كل وحدة تحكم. يجب أن يدعم FORScan العملية، مع اختيار السيارة والوحدة الصحيحين وتوفير الترخيص المطلوب وظروف تغذية مستقرة طوال التنفيذ.
- مخرج سماح البرمجة FEPS بجهد 18 V
- الاستخدام مع الإجراء والوحدة المناسبين
- ملفات وترخيص وظروف تغذية ملائمة

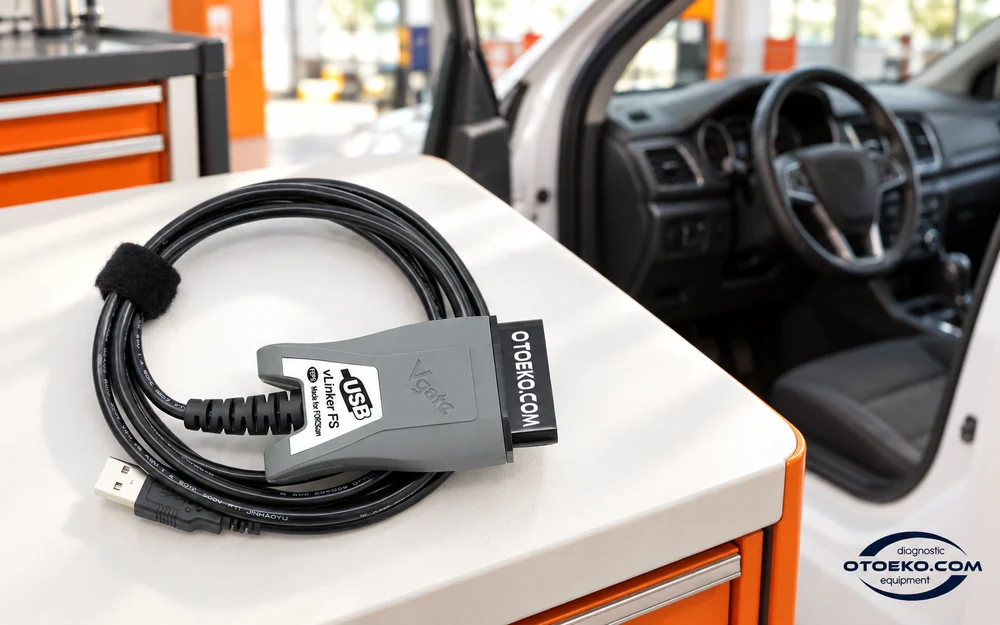

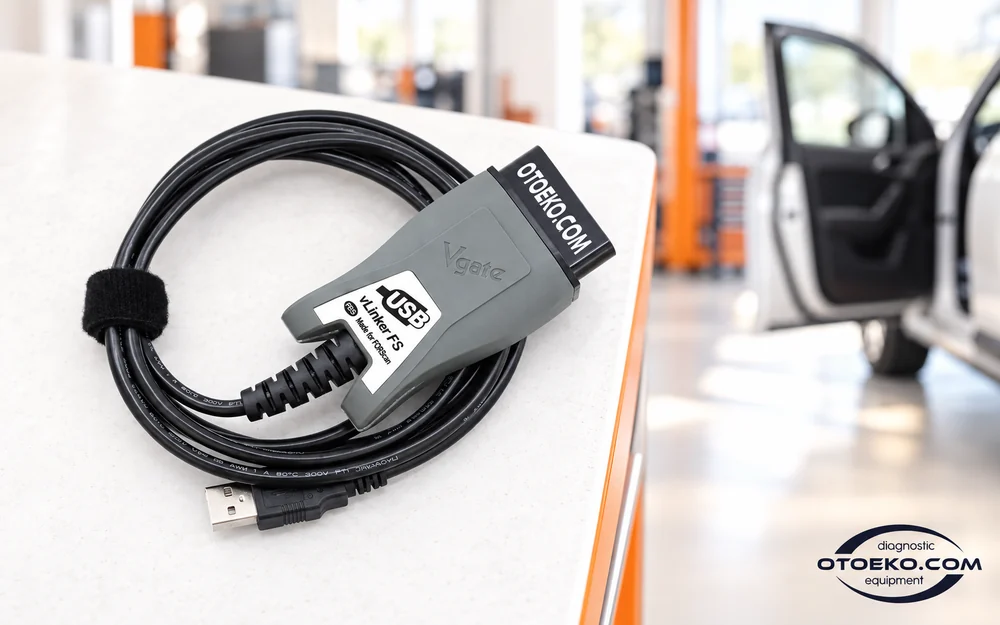

جهّز اتصالاً سلكياً مباشراً

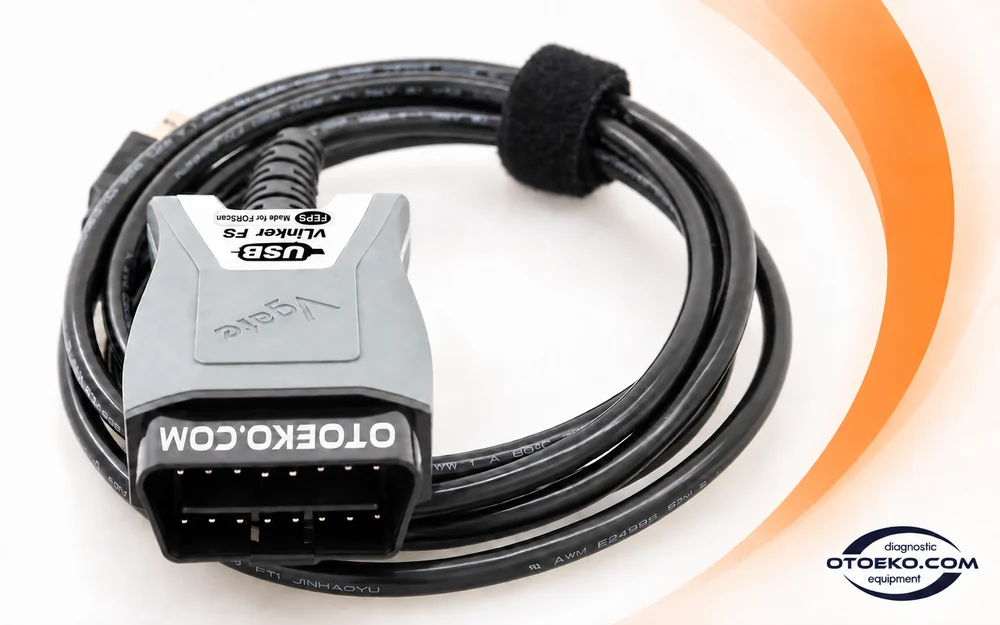

يشكل كابل USB الثابت وجسم موصل OBD اتصالاً مباشراً بين الكمبيوتر والسيارة. وجّه الكابل دون شد وتحقق من تثبيت موصل OBD بالكامل قبل بدء جلسة الفحص.
قد يؤثر متحكم USB والتعريف وإصدار كابل المحول في سلوك الاتصال. تحقق من التواصل أثناء الإعداد الأول، وتعامل مع برنامج التشخيص وبرمجيات المحول الثابتة كمكوّنين منفصلين يحتاجان إلى إصدارات متوافقة.
- موصل USB-A للكمبيوتر
- موصل OBD ذو 16 سنّاً للسيارة
- التحقق من توافق التعريف والبرمجيات الثابتة

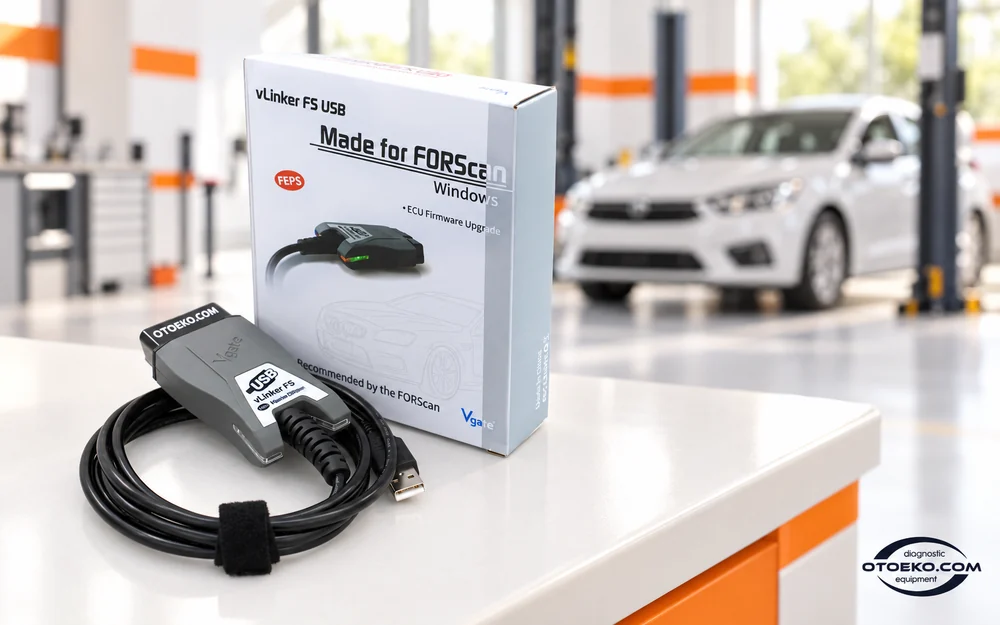

طقم المحول السلكي
يجمع vLinker FS USB كابل الكمبيوتر الثابت وجسم OBD في محول سلكي واحد.
- محول Vgate vLinker FS USB
- كابل USB مثبت بالمحول
- عبوة المنتج ودليل الاستخدام
الجهاز وترخيص FORScan
المحول وترخيص FORScan عنصران منفصلان. تتبع الوظائف الأساسية والعمليات التي تحتاج إلى الترخيص الممتد نطاق البرنامج. الكمبيوتر غير مشمول. يدير FORScan شروط النسخ التجريبية والتراخيص المدفوعة، وشراء المحول لا ينشئ اشتراكاً مستمراً في البرنامج.
أسئلة شائعة عن vLinker FS USB
هل هذا إصدار بلوتوث؟
لا. يعمل vLinker FS هذا بكابل USB ثابت للاتصال بالكمبيوتر. تتطلب تطبيقات الهاتف أو الاتصال ببلوتوث طرازاً متوافقاً مختلفاً.
لأي سيارات صُمّم؟
للطرازات التي يدعمها FORScan من Ford وMazda وLincoln وMercury. يختلف نطاق الأنظمة والعمليات حسب الطراز والسنة والتجهيز ووحدة التحكم.
هل أبدّل HS-CAN وMS-CAN يدوياً؟
لا. ينفذ vLinker FS التبديل الإلكتروني المطلوب تلقائياً. لا تحتاج إلى خطوة تحريك المفتاح المستخدمة في المحولات ذات التبديل اليدوي.
هل الترخيص الممتد ضروري دائماً؟
لا تخضع قراءة الأعطال والبيانات الحية لنفس نطاق ترخيص الإعدادات المتقدمة. استخدم الترخيص الذي يطلبه FORScan للعملية التي تريد تنفيذها.
هل يمكن تفعيل الميزات المخفية؟
يمكن تغيير الإعدادات المدعومة عندما يتوفر التجهيز المطلوب ودعم البرنامج والترخيص. ليست كل الخيارات موجودة أو قابلة للتشغيل على كل سيارة.
ما فائدة FEPS بجهد 18 V؟
هو جهد سماح تتطلبه بعض إجراءات البرمجة. يوفر المحول هذا المخرج، بينما تحدد السيارة ووحدة التحكم والبرنامج العمليات التي يمكن تنفيذها.
هل يمكن استخدامه مع الهاتف؟
بيئة العمل الأساسية لهذا الطراز هي كمبيوتر Windows متصل عبر USB ويشغّل FORScan. تجربة محول بلوتوث المخصص للهاتف لا تنطبق مباشرة على هذا المنتج.
ما الذي أفحصه عند تعذّر الاتصال؟
راجع تعريف USB وتعرّف الكمبيوتر على الجهاز وتثبيت الكابل وموصل OBD وتغذية السيارة وإعدادات FORScan. قد يؤثر أيضاً متحكم USB وإصدار كابل المحول.
